Yamaha MX400 - Spécifications de Sortie; Dimensions

16 Appendice
MX400 Manuel d’utilisation
Spécifications de sortie
*1. Les connecteurs de type XLR et les bornes jacks sont symétriques (Pointe=chaud, anneau=froid, gaine=masse).
*2. Jacks d’insertion(TRS) asymétriques (Pointe=sortie, anneau=entrée, gaine=masse).
*3. Jacks asymétriques.
*4. Dans ces spécifications lorsque dB représente une tension précise, 0dB correspond à 775 volts RMS et lorsque TAPE SEND dBV représente
une tension précise, 0dBV correspond à 1 volt RMS.
• Toutes ces caractéristiques peuvent être modifiées sans préavis.

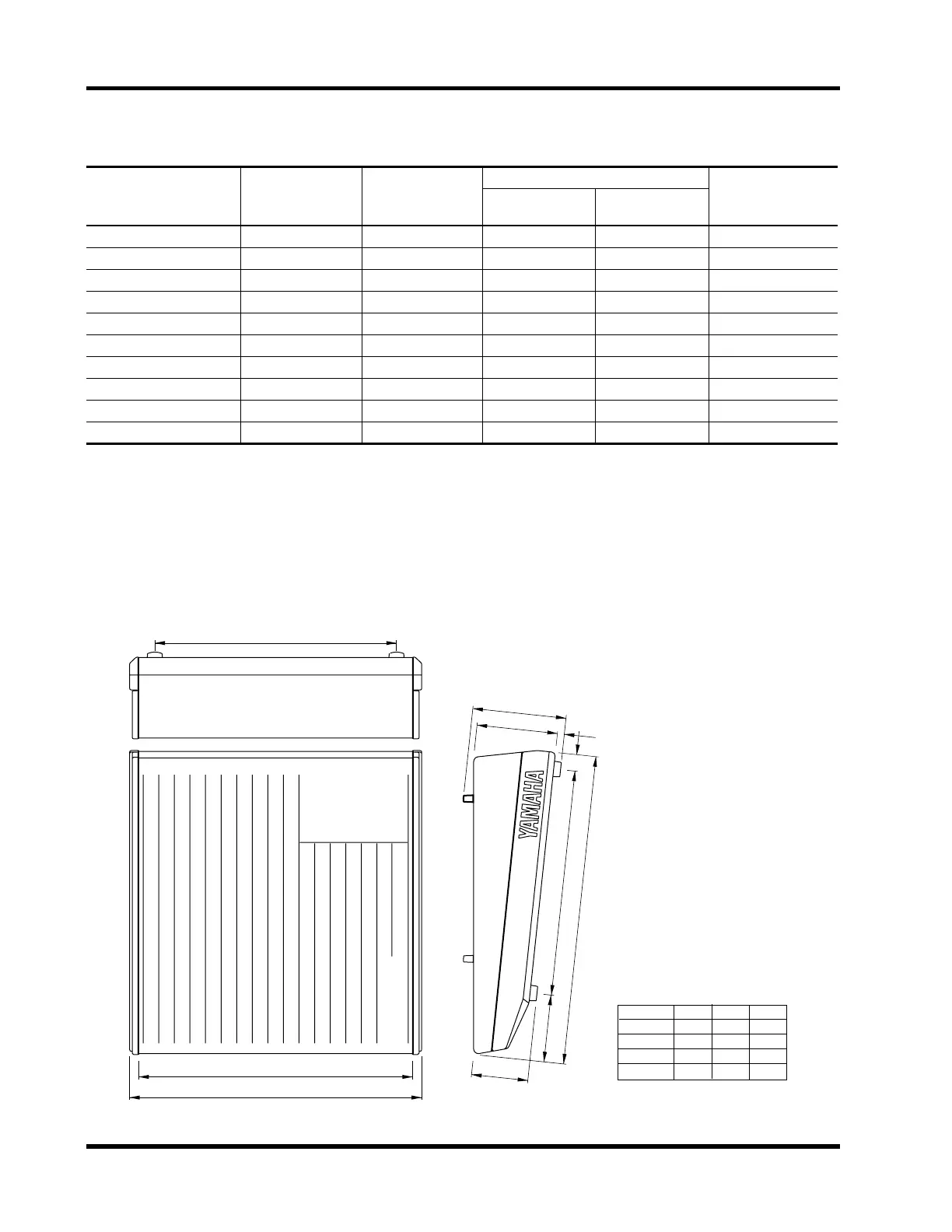

Dimensions
Connexion
Impédance de
source
Pour un niveau
nominal
Niveau de sortie
Type de connecteur
Nominal
Max. avant satu-
ration
ST1 OUT L/R 150 Ω 600 Ω Ligne +4dB (1,23V) +24dB (12,3V) XLR-3-32 *1
STEREO INSERT OUT L/R 600 Ω 10k Ω Ligne 0dB (775mV) +20dB (7,75V) Jack (TRS) *2
ST2/MONI OUT L/R 75 Ω 600 Ω Ligne +4dB (1,23V) +20dB (7,75V) Jack *3
REC OUT L/R 600 Ω 10k Ω Ligne –10dBV (316mV) +16dBV (6,31V) RCA
GROUP 1~4 75 Ω 600 Ω Ligne +4dB (1,23V) +20dB (7,75V) Jack *3
AUX SEND 1~5 75 Ω 600 Ω Ligne +4dB (1,23V) +20dB (7,75V) Jack *3
INPUT INSERT OUT 600 Ω 10k Ω Ligne 0dB (775mV) +20dB (7,75V) Jack (TRS) *2
GROUP INSERT OUT 600 Ω 10k Ω Ligne 0dB (775mV) +20dBV (7,75V) Jack (TRS) *2
DIRECT OUT 600 Ω 10k Ω Ligne 0dB (775mV) +20dB (7,75V) Jack *3
PHONES OUT 100 Ω 40 Ω casque 3mW (346mV) 100mW (2,0V) Jack stéréo
P: 596
Ll
L
Li
129.5
108.9
434.5
155.5
H: 180.2
13.3
31.9
Modelo
MX400-8
MX400-12
MX400-16
MX400-24
LI
465
585
705
945
Li
527
647
767
1007
L
562
682
802
1042
