Panneau arrière 11
MX400 Manuel d’utilisation

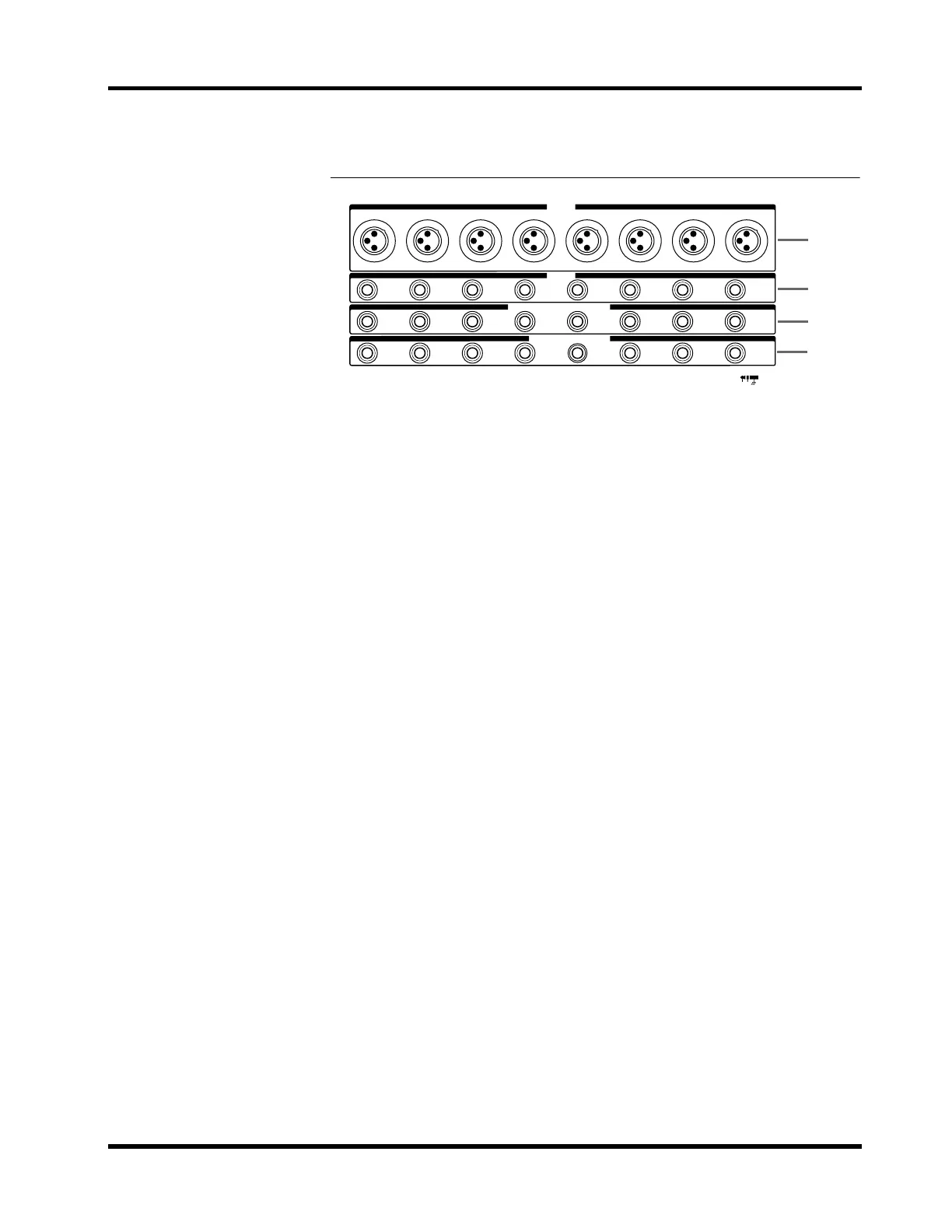

Panneau arrière
1 Bornes INPUT A
Il s’agit de prises asymétriques de type XLR3-31 par où entre le signal
d’entrée de chaque module. Utilisez le commutateur A/B pour sélectionner
ces bornes.
Niveau d'entrée nominal: –60dB
Vous pouvez disposer d’une alimentation fantôme (+48 V) à ces bornes.
Pour activer/désactiver celle-ci, utilisez le commutateur PHANTOM.
Lorsque vous activez le commutateur PHANTOM, assurez-vous que les
appareils qui n’ont pas besoin d’alimentation fantôme sont branchés aux
bornes INPUT B (
2).
2 Bornes INPUT B
Il s’agit de prises jacks 1/4” par où entre le signal d’entrée de chaque module.
Utilisez le commutateur A/B pour sélectionner ces bornes. Ce sont des jacks
symétriques TRS (pointe=chaud, anneau=froid, gaine=masse).
Niveau d'entrée nominal: –60dB
3 Bornes INPUT INSERT I/O (0dB)
Il s’agit de bornes jacks 1/4” qui se trouvent devant les curseurs des modules
d’entrée. Ce sont des jacks asymétriques TRS (pointe=chaud,
anneau=froid, gaine=masse).
Niveau d'entrée nominal: 0dB
Niveau de sortie nominal: 0dB
4 Bornes DIRECT OUT (0dB)
Il s’agit de bornes jacks 1/4” asymétriques qui émettent le signal après cur-
seur de chaque module d’entrée indépendamment.
Niveau de sortie nominal: 0dB
INSERT
OUT IN
87654321
87654321
87654321
87654321
DIRECT OUT 0dB
INSERT I/O 0dBINPUT
INPUT B
INPUT A
1
2
3
4
