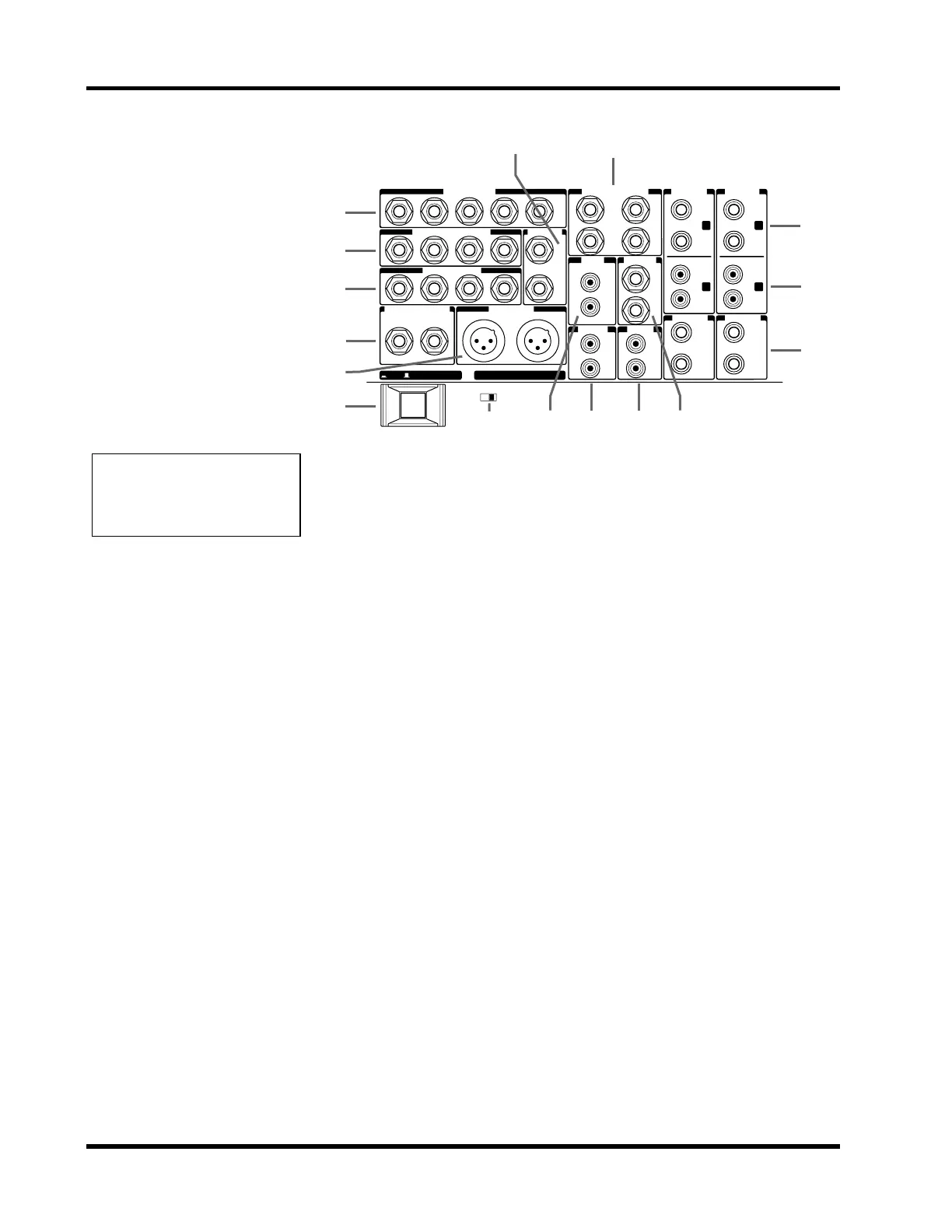

12 Panneau arrière
MX400 Manuel d’utilisation
5 Bornes GROUP SUB IN (+4dB)
Il s’agit de bornes jacks asymétriques 1/4”par où entre un signal d’un autre
mélangeur ou d’une autre source.
• Niveau d'entrée nominal: +4dB
6 Bornes 2TR IN (–10dBV)
Il s’agit de prises RCA par où entre un signal d’une source sonore stéréo.
• Niveau d'entrée nominal: –10dBV
7 Bornes ST SUB IN (+4dB)
Il s’agit de bornes jacks asymétriques 1/4”par où entre un signal stéréo
venant d’un autre mélangeur ou d’une autre source.
• Niveau d'entrée nominal: +4dB
8 Bornes REC OUT (–10dBV)
Il s’agit de prises RCA par où sort un signal stéréo envoyé à un DAT ou un
enregistreur à cassette. Ces prises sont placées avant le curseur master stéréo.
• Niveau de sortie nominal: –10dBV
9 Bornes TAPE IN (–10dBV)
Il s’agit de prises RCA par où entre un signal d’une source sonore stéréo telle
qu’un DAT, un enregistreur à cassette ou un lecteur de CD.
• Niveau d'entrée nominal: –10dBV
0 Bornes ST INPUT 1/2 A
Il s’agit de bornes jacks asymétriques 1/4”par où entre un signal stéréo. Uti-
lisez le commutateur A/B pour sélectionner ces bornes
• Niveau d'entrée nominal: +4dB ou –10dB
A Bornes ST INPUT 1/2 B
Il s’agit de prises RCA par où entre un signal d’une source sonore stéréo. Uti-
lisez le commutateur A/B pour sélectionner ces bornes.
• Niveau d'entrée nominal: +4dB ou –10dB
Sattention: alimentation fantôme
Pour prevénir tout danger ou dommage,
ne branchez que des microphones et
des câbles répondant à la norme
IEC268-15A.
9-F FNTM 01 4/5
0
A
B
5
6J
E
789
C
D
F
G
H
I
ON OFF
POWER
ON OFF
PHANTOM+48V
AUX SEND +4dB
GROUP INSERT I/O 0dB
GROUP OUT +4dB
ST2/MONI OUT +4dB
ST1 OUT +4dB
ST INSERT
I/O
A
A
BB
GROUP SUB IN +4dB
2TR IN ST SUB IN
TAPE INREC OUT
ST INPUT 2
ST INPUT 4
ST INPUT 1
ST INPUT 3
54321
4321
4321
RL
RL
R
L
0dB
43
21
R
L
–10dBV
R
L
–10dBV
R
L
–10dBV
R
L
+4dB
R
L
R
L
R
L/
MONO
R
L/
MONO
R
L/
MONO
R
L/
MONO
