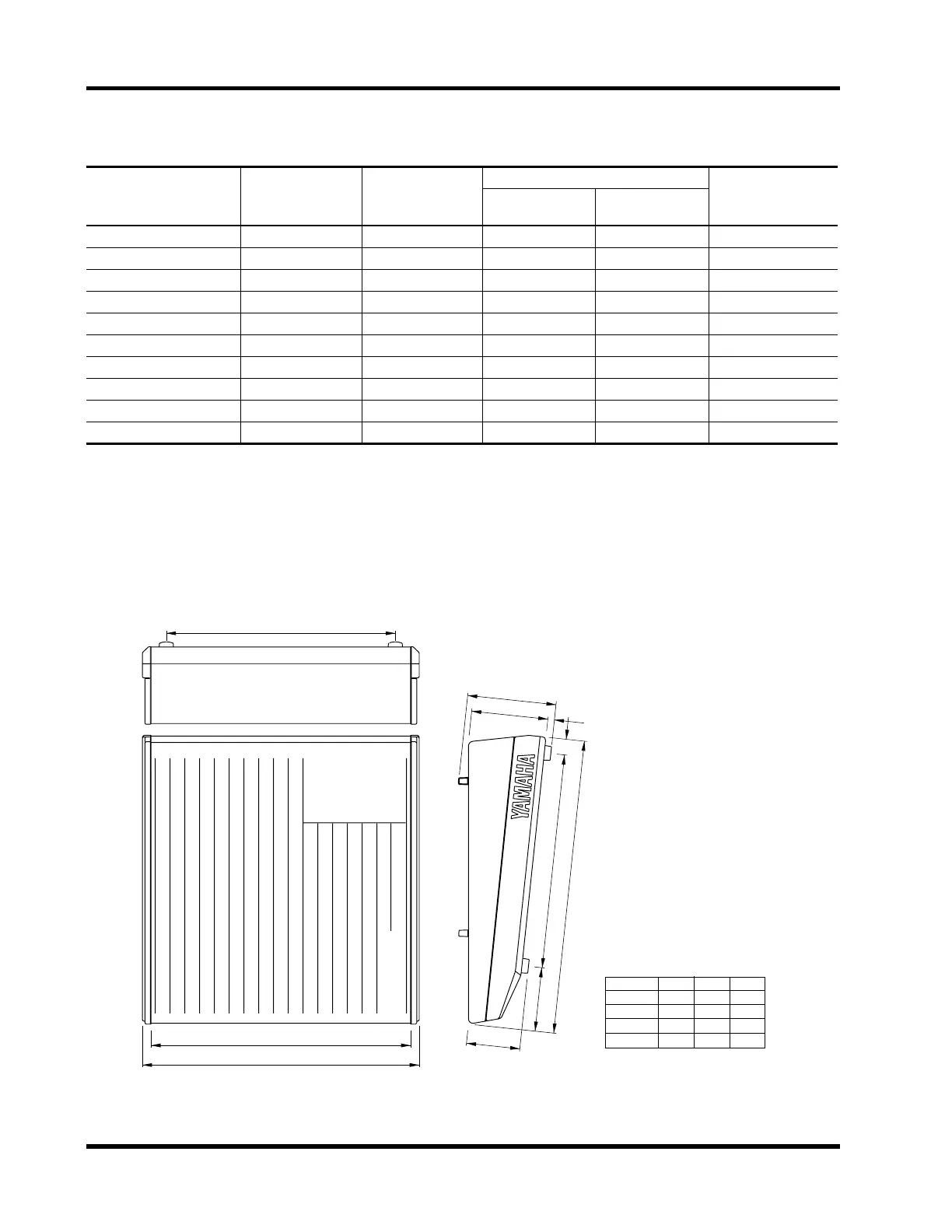

Ausgangsspezifikationen
*1. Die XLR-und Klinken sind symmetriert (Spitze= HEISS, Ring= KALT, Mantel= MASSE (GND)).
*2. Insert-Klinkenbuchsen (TRS) sind asymmetrisch (Spitze =Ausgang, Ring=Eingang, Mantel= GND).
*3. Asymmetrische Klinkenbuchsen.
*4. In diesen Spezifikationen, und sofern dB einen Spannungswert vertritt, entspricht 0dB 775 mV RMS, für TAPE SEND vertritt dBV einen
spezifischen Spannungswert, wobei 0dBV 1 V RMS entspricht.
• Änderungen der Spezifikationen ohne Vorankündigung vorbehalten.
Abmessungen
Ausgang Quellenimpedanz Bei Nennwert
Ausgangspegel
Mischpultanschluß
Nennwert
Max. vor
Verzerrung
ST1 OUT L/R 150 Ω 600 Ω Line +4dB (1,23V) +24dB (12,3V) XLR-3-32 *1
STEREO INSERT OUT L/R 600 Ω 10k Ω Line 0dB (775mV) +20dB (7,75V) Klinke (TRS) *2
ST2/MONI OUT L/R 75 Ω 600 Ω Line +4dB (1,23V) +20dB (7,75V) Klinke *3
REC OUT L/R 600 Ω 10k Ω Line –10dBV (316mV) +16dBV (6,31V) RCA
GROUP 1~4 75 Ω 600 Ω Line +4dB (1,23V) +20dB (7,75V) Klinke *3
AUX SEND 1~5 75 Ω 600 Ω Line +4dB (1,23V) +20dB (7,75V) Klinke *3
INPUT INSERT OUT 600 Ω 10k Ω Line 0dB (775mV) +20dB (7,75V) Klinke (TRS) *2
GROUP INSERT OUT 600 Ω 10k Ω Line 0dB (775mV) +20dBV (7,75V) Klinke (TRS) *2
DIRECT OUT 600 Ω 10k Ω Line 0dB (775mV) +20dB (7,75V) Klinke *3
PHONES OUT 100 Ω 40 Ω phones 3mW (346mV) 100mW (2,0V) Stereo-Klinke
D: 596
Wl
W
Wi
129.5
108.9
434.5
155.5
H: 180.2
13.3
31.9
Model
MX400-8
MX400-12
MX400-16
MX400-24
WI
465
585
705
945
Wi
527
647
767
1007
W
562
682
802
1042
