Módulos de entrada
3
MX400 Manual de uso
5
Interruptor del filtro de paso alto
Este interruptor corta la señal de entrada por debajo de 80 Hz a 12dB/octava.
El filtro estará activado cuando este interruptor se encuentre enganchado.
Utilizando el filtro de paso alto, usted podrá reducir o eliminar el ruido del
viento, el ruido del micrófono, el zumbido de la fuente de alimentación, etc.
6

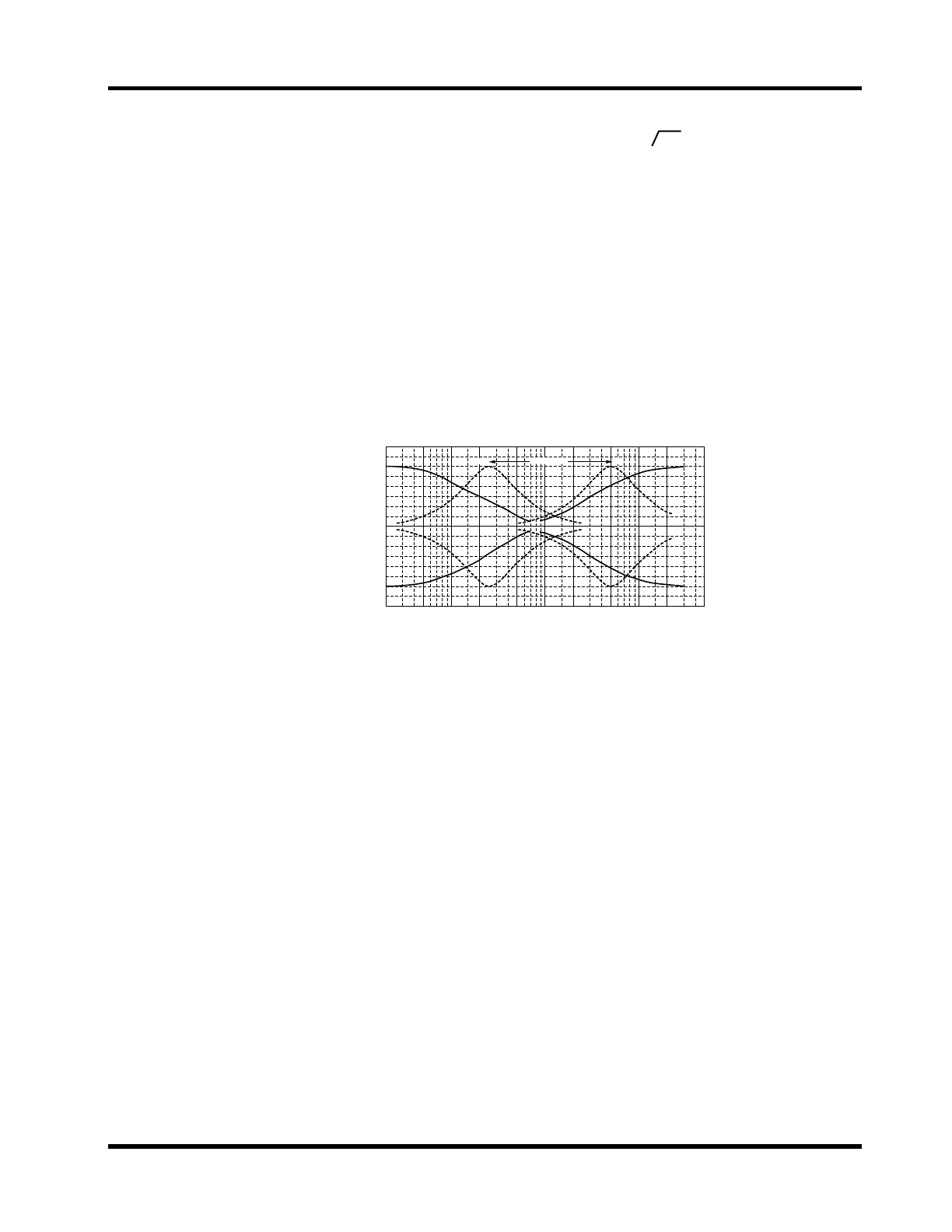

Controles del ecualizador (EQ) (frecuencias altas, medias,
y bajas) (HIGH, MID FREQ, MID, LOW)
Éste es un ecualizador de 3 bandas las con frecuencias centrales, las gamas,
y los tipos indicados a continuación.
HIGH: 12 kHz tipo aplanamiento de +/–15dB
MID: 250 Hz - 5 kHz (variable) tipo agudizamiento de +/–15dB
LOW: 80 Hz tipo aplanamiento de +/–15dB
La respuesta en frecuencia será plana cuando el mando esté en la posición
central.
Interruptor del ecualizador (EQ)
Este interruptor activa/desactiva el ecualizador. El ecualizador estará acti-
vado cuando el interruptor esté enganchado. Además, para poner en deri-
vación el ecualizador cuando no esté utilizándose, este interruptor
proporciona una forma muy útil de comparar señales ecualizadas y sin ecua-
lizar.
7 Controles de transmisión auxiliar (AUX 1/AUX 2)
Estos controles ajustan el nivel de la señal que se envía a cada salida AUX
SEND 1 y AUX SEND 2. Estas señales son de pre-regulación de nivel (es
decir, se toman antes del ajuste del regulador de nivel). El nivel nominal es
la posición de las 3 en punto.
8
Controles de transmisión auxiliar (AUX 3/AUX 4/AUX 5)
Ajustan el nivel de la señal enviada a cada salida AUX SEND 3, AUX SEND
4, u AUX SEND 5.
Las señales controladas mediante AUX 3 y AUX 4 dependerán del ajuste del
interruptor PRE.
• Cuando el interruptor PRE no esté enganchado
Controlan la señal de post-regulación de nivel.
• Cuando el interruptor PRE esté enganchado
Controlan la señal de pre-regulación de nivel
AUX 5 controla la señal de post-regulación.
El nivel nominal es la posición de las 3 en punto.
80
10k 20k1k10020
–20
–10
0
10
20
Frecuencia (Hz)
Nivel de la señal (dB)
50 5k2k500200 50k
MID FREQ
250
5k
