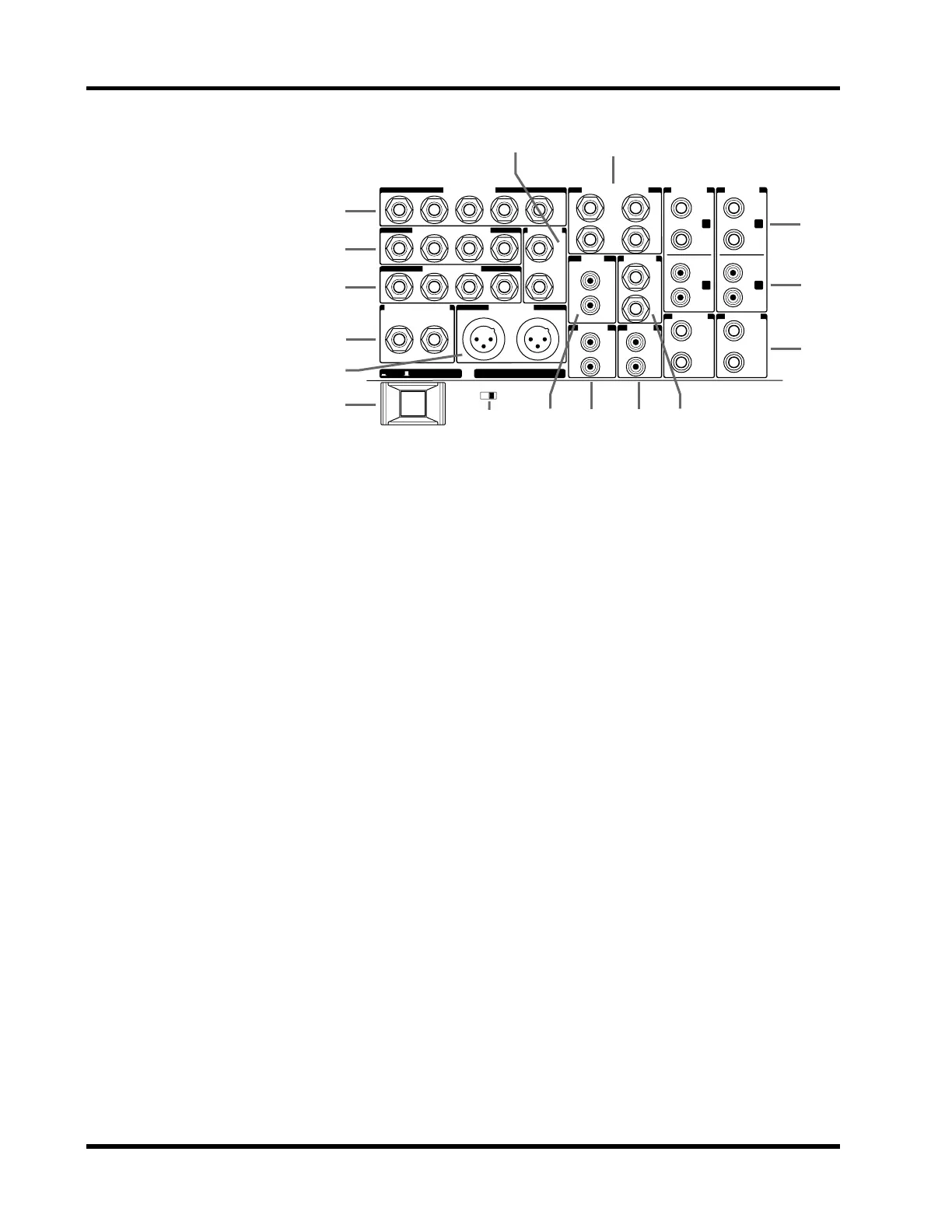

12 Panel posterior
MX400 Manual de uso
5 Tomas de entrada secundarias de grupo (GROUP SUB IN
+4dB)
Éstas son tomas telefónicas de 1/4” que dan entrada a señales de los mez-
cladores secundarios u otros dispositivos.
• Nivel nominal de entrada: +4dB
6 Tomas de entrada de transmisión (2TR IN –10dBV)
Éstas son tomas RCA utilizadas para dar entrada a una fuente de sonido
estéreo.
• Nivel nominal de entrada: –10dBV
7 Tomas de entrada secundaria estéreo (ST SUB IN +4dB)
Éstas son tomas telefónicas desequilibradas de 1/4” que dan entrada a una
señal estéreo desde un mezclador secundario u otra fuente.
• Nivel nominal de entrada: +4dB
8 Tomas de salida de grabación (REC OUT –10dBV)
Éstas son tomas RCA que dan salida a una señal estéreo a un grabador de
cinta audiodigital (DAT) o un grabador de cassettes. Estas tomas están
colocadas antes del regulador de nivel principal estéreo.
• Nivel nominal de salida: –10dBV
9 Tomas de entrada de cinta (TAPE IN –10dBV)
Éstas son tomas RCA que dan entrada a una fuente estéreo como un graba-
dor de cinta audiodigital (DAT), un grabador de cassettes, o un reproductor
de discos compactos (CD).
• Nivel nominal de entrada: –10dBV
0 Tomas A de entrada estéreo 1/2 (ST INPUT 1/2 A)
Éstas son tomas telefónicas de 1/4” desequilibradas que dan entrada a una
fuente estéreo. Estas tomas se seleccionan con el interruptor A/B.
• Nivel nominal de entrada: +4dB o –10dB
A Tomas A de entrada estéreo 1/2 (ST INPUT 1/2 B)
Éstas son tomas RCA que dan entrada a una fuente estéreo. Estas tomas se
seleccionan con el interruptor A/B.
• Nivel nominal de entrada: +4dB o –10dB
0
A
B
5
6J
E
789
C
D
F
G
H
I
ON OFF
POWER
ON OFF
PHANTOM+48V
AUX SEND +4dB
GROUP INSERT I/O 0dB
GROUP OUT +4dB
ST2/MONI OUT +4dB
ST1 OUT +4dB
ST INSERT
I/O
A
A
BB
GROUP SUB IN +4dB
2TR IN ST SUB IN
TAPE INREC OUT
ST INPUT 2
ST INPUT 4
ST INPUT 1
ST INPUT 3
54321
4321
4321
RL
RL
R
L
0dB
43
21
R
L
–10dBV
R
L
–10dBV
R
L
–10dBV
R
L
+4dB
R
L
R
L
R
L/
MONO
R
L/
MONO
R
L/
MONO
R
L/
MONO
