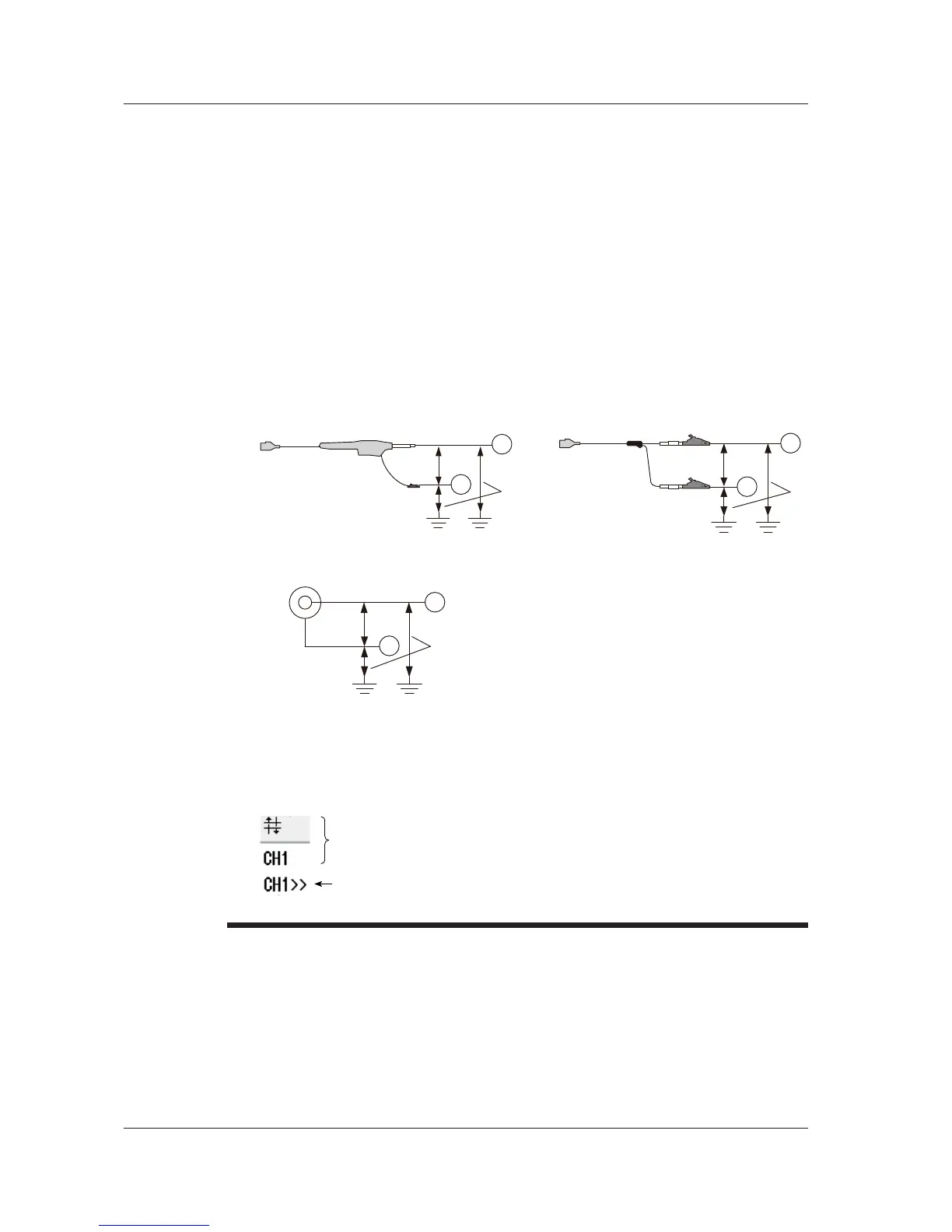

2.10 Connecting Probes
• Pour 720243 (SENT)
Tension d’entrée maximale (à une fréquence de 1 kHz ou moins)
• En combinaison avec une sonde de sécurité (10:1) 700929 ou un vaste type de plage
de température (10:1) 702902
1
420 V (c.c. + crête c.a.)
• Câble de sécurité (1:1) (associé à 701901 + 701954)
3
ou entrée directe (câble non
conforme aux normes de sécurité)
5
42 V (c.c. + crête c.a.)
Tension nominale à la terre maximum (à une fréquence de 1 kHz ou moins)
• En combinaison avec une sonde de sécurité (10:1) 700929 ou un vaste type de plage
de température (10:1) 702902
2
300 Vrms (CAT II)
• Câble de sécurité (1:1) (associé à 701901 + 701954)
4
ou entrée directe (câble non
conforme aux normes de sécurité)
6
42 V (c.c. + crête c.a.) (CAT II, 30 Vrms)
H
L
Dépassement de plage
En cas de dépassement de plage, l’instrument risque de recevoir une tension supérieure à la
forme d’onde observée ou aux valeurs de forme d’onde mesurées. Pour éviter tout risque de
choc électrique, modifier l’échelle de gain vertical de sorte que l’amplitude entière de la forme
d’onde s’affiche sur l’afficheur, et vérifier le niveau de tension d’entrée.
Dépassement de plage
Indique le numéro de canal sur lequel le dépassement de plage a lieu.
L’indication du canal en cas de dépassement de plage sur des canaux multiples
Indique le numéro le plus petit parmi les canaux sur lequel le dépassement a lieu.
Precautions to Be Taken When Connecting Probes
• When connecting a probe to the instrument for the first time, perform phase correction of the probe
as described in section 2.11, “Correcting a Probe Phase.” Make the phase correction on each
channel to which the probe is to be connected.
• You cannot perform phase correction of the probe on the frequency module (720281 (FREQ))
and SENT monitor module (720243 (SENT)). When connecting a probe to the 720281 (FREQ) or
720243 (SENT), first perform phase correction on the probe using another module.
