With the 758933 and 701954, with the
701904 and 701954
Direct input (cable that does not
comply with the safety standards)
Signal input
terminal
Signal input
terminal
Signal input
terminal
4

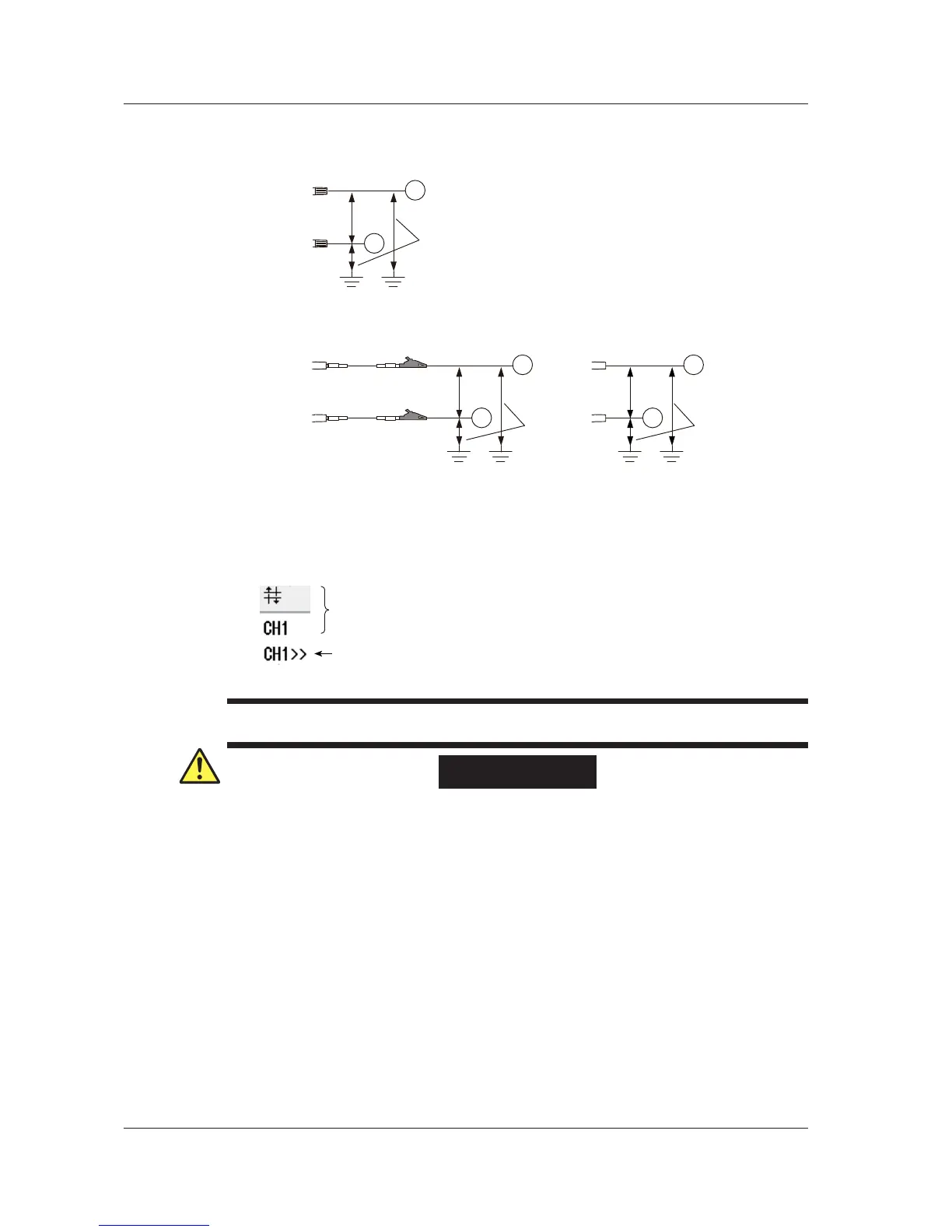

Over-Range Indication
If over-range is indicated, the instrument may be receiving a voltage higher than the observed
waveform or measured waveform values. To prevent electric shock, change the vertical scale
so that the entire amplitude of the waveform is displayed within the waveform display area,
and check the input voltage level.
Over-range indication
Indicates the number of the channel that over-range is occurring on
Channel indication when over-range is occurring on multiple channels
Indicates the smallest number among the channels that over-range is occurring on
French
AVERTISSEMENT
• Toujours mettre l’appareil à mesurer hors tension avant de le brancher sur l’instrument. Il
est extrêmement dangereux de brancher un câble de mesure lorsque l’appareil à mesurer
est sous tension.
• Lors de la mesure de tension élevées, ne pas relier une borne de type enfichable, avec
des parties conductrices exposées, à la borne d’entrée à utiliser comme un fil de mesure. Il
est très dangereux que le connecteur se détache.
Précautions à prendre lors de l’utilisation des modules
• Pour éviter tout risque de choc électrique, toujours brancher les fils de mesure
correspondant à la plage de tension que vous mesurez aux bornes d’entrée du signal du
701261 (UNIVERSAL), 701262 (UNIVERSAL (AAF)), 720268 (HV (AAF, RMS)), 701265
(TEMP/HPV), ou 720266 (TEMP/HPV).
• Lors de la mesure de hautes tensions avec le 720268 (HV (AAF, RMS)), utiliser un fil de
sécurité de l’adaptateur 1:1 701904 ou un fil de mesure 758933 et une pince crocodile
701954.
