IM 11M12G01-01Z1

2-9

  ＜ ZR802G　スタートアップ＆安全マニュアル＞

1st Edition : 2021.03.08-00

■ 電源配線

注意

作業を行なう前に、必ず電源を遮断してください。供給電源が ZR802G の仕様に適合し

ていること、また銘板に記載されている電圧に一致していることを確認してください。

警告

・ 変換器の電源には外部スイッチまたはブレーカを設置してください。

・ 使用する外部スイッチまたはブレーカは、定格 5A、IEC60947-1 または IEC60947-3

に適合していること。

・ 外部スイッチまたはブレーカは、変換器と同じ場所に設置することを推奨します。

・ 外部スイッチまたはブレーカは、作業者の手が届く範囲内に設置し、変換器の電源

スイッチであることがわかるように印をつけてください。

・ 電源ケーブルや接点出力ケーブル等の電源ラインは、ケーブルラック、コンジット管、

ナイロンバンド等を使用して壁や建造物にしっかりと固定してください。ケーブル

が引っ張られて端子から外れると感電の恐れがあります。

機器を使用する地域の安全規制によっては、外部回路ブレーカの設置が必要なところが

あります。地域の規制に従い、必要に応じて設置してください。

ZR802G は、内部回路の過電流保護のためヒューズによって保護されています。

ヒューズの定格電流および定格電圧は、電源システムによって異なります。IEC60127 に

準拠した 250VACtimedelay ヒューズを使用してください。

警告

ヒューズの交換は、資格を持ったサービス担当者のみが行ってください。

2.4保守　◦ヒューズを参照してください。

● 端子およびケーブル引き込み口への接続

電源端子はシールドカバーの下にあります。電源ケーブルを、ケーブルグランドに通し

て接続します。端子の適合ケーブルサイズは、断面積 2.5mm

（AWG14）です。先端は

圧着端子を使用してください。詳細は、取扱説明書 IM11M12G01-02JA を参照してくだ

さい。

● 電源配線

電源を電源端子に接続します。

詳細は取扱説明書 IM11M12G01-02JA を参照してください。

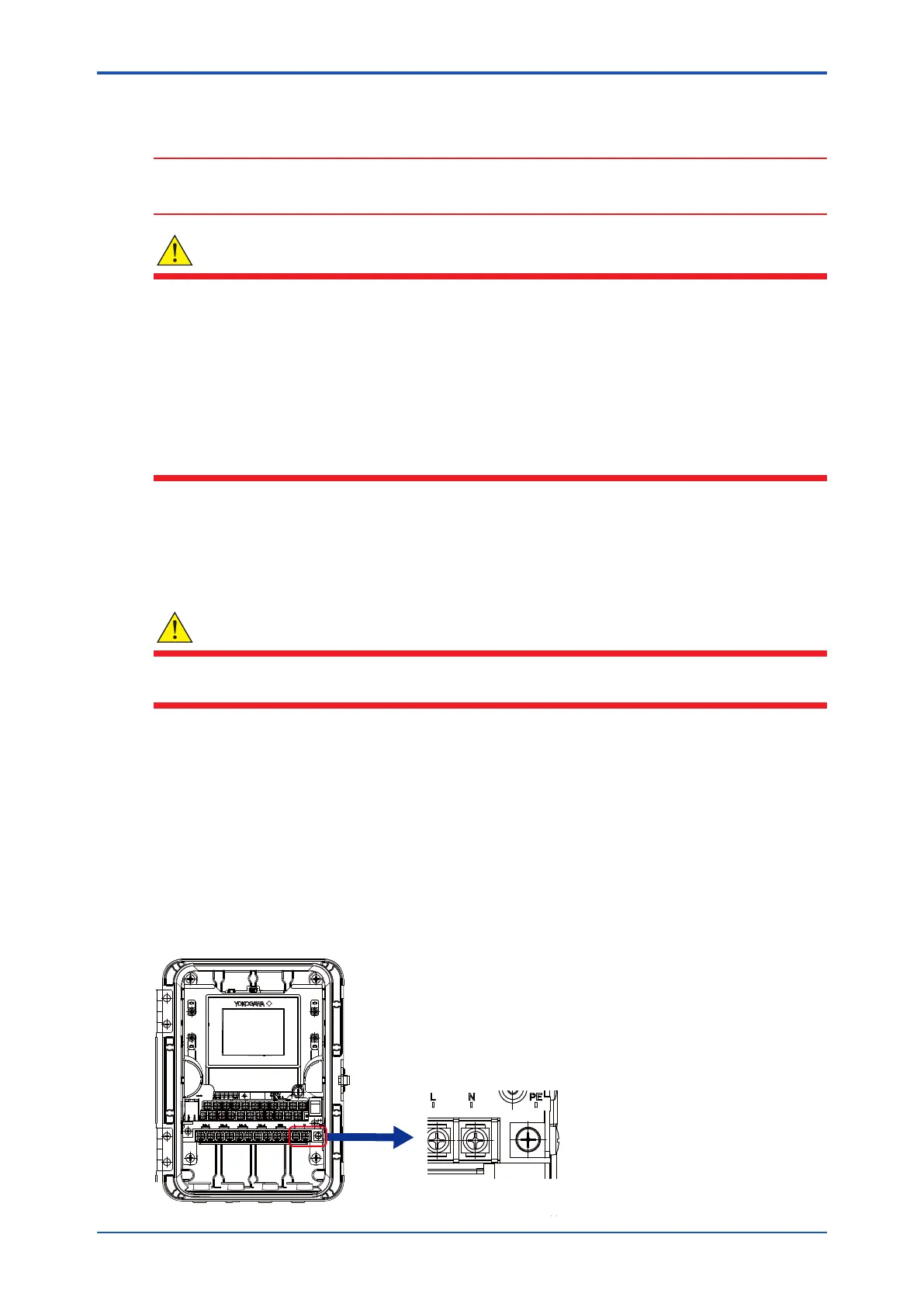

AC 電源用端子
