YOKOGAWA ZR802G Start-Up

IM 11M12G01-01Z1
2-10
  ＜ ZR802G スタートアップ＆安全マニュアル＞
1st Edition : 2021.03.08-00

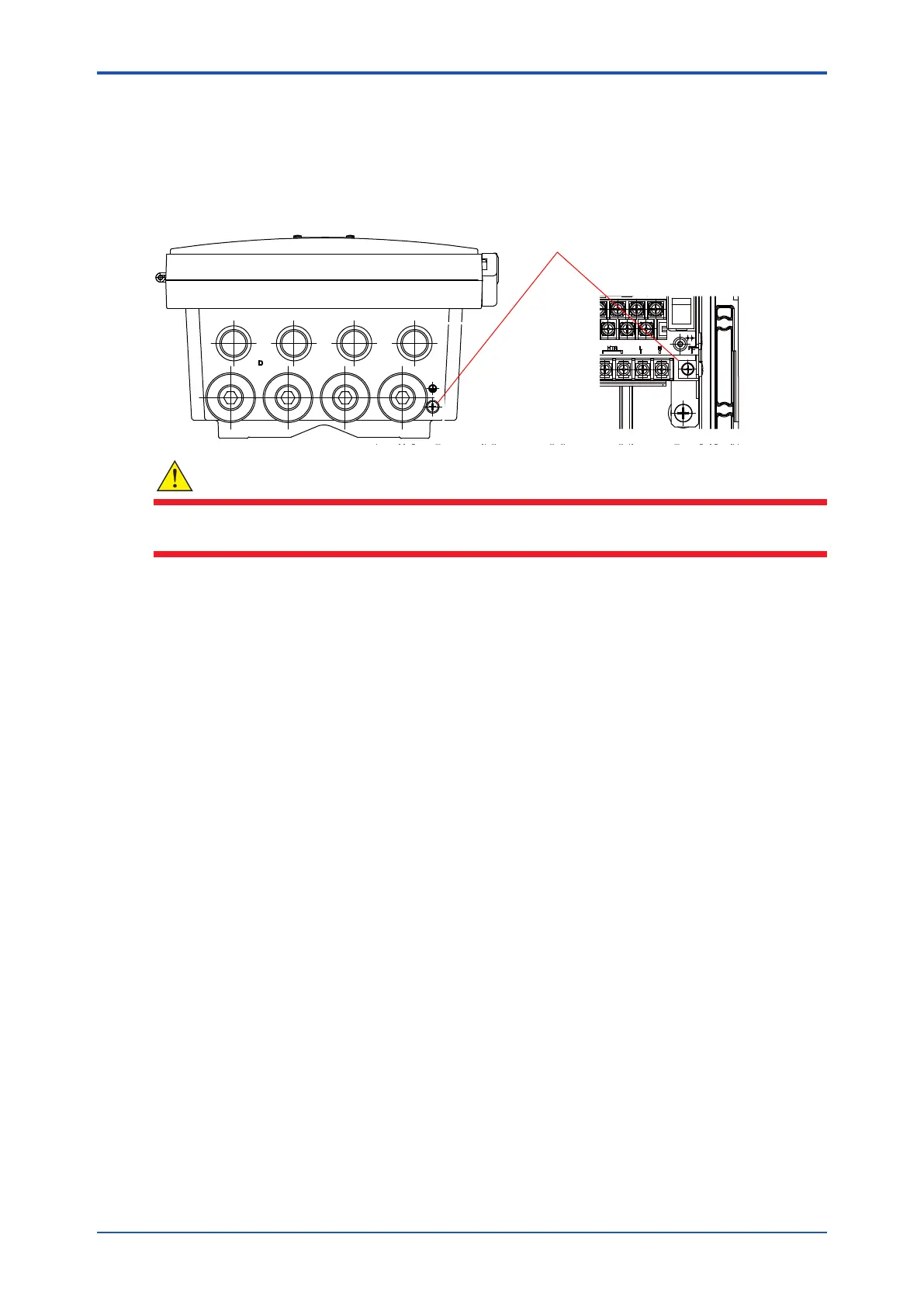

● 接地配線
ユーザの安全のために、また機器を干渉から保護するために、必ず変換器のケースを D
種接地（接地抵抗 100 Ω以下）してください。接地には、断面積の大きいケーブルを使用し、
このケーブルを外部保護接地端子もしくは内部保護接地端子に接地します。
詳細は取扱説明書 IM11M12G01-02JA を参照してください。
M4 ねじ
警告
保護接地用ケーブルは、断面積が 0.75mm
2
以上のものを使用してください。
断面積が 0.75 ～ 2.1mm
2
のケーブルを使用してください。
■ 接点信号の配線
● 接点出力
ZR802G 変換器には接点出力が 4 点あり、使用する環境に合わせて配線・設定することが
できます。接点 S4 はフェイルセーフ接点です。
定格電圧 300VAC 以上、接点出力に接続された負荷に応じた電流容量のケーブルを使用
してください。
詳細は取扱説明書 IM11M12G01-02JA を参照してください。
● 接点入力
リモート洗浄サイクル開始またはリモートレンジ開始用の接点流力信号です。シールド
ケーブルを使用してください。
詳細は取扱説明書 IM11M12G01-02JA を参照してください。
■ 電流入力/電流出力の配線
● 電流入力
入力信号は 4 ～ 20mA の電流信号です。定格電圧 30VAC 以上のシールドケーブルを使
用してください。
詳細は取扱説明書 IM11M12G01-02JA を参照してください。
● 電流出力
出力信号は 4 ～ 20mA の電流信号で、最大負荷は各 550Ω です。定格電圧 30VAC 以上
のシールドケーブルを使用してください。
詳細は取扱説明書 IM11M12G01-02JA を参照してください。
