ZAPTEC Pro - Page 32

32
Norsk
1
A
2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
B
C
D
E
F
A
B
C
D
E
F
Dept. Technical reference Created by Approved by
Document type Document status
Title DWG No.
Rev. Date of issue Sheet
07.12.2017
1/1
Bakplate ute innstalasjon
Fredrik Ostrem
A
A (1.5000)
God tetningsoverflate
Dårlig tetningsoverflate
3. Koble ledningene i koblingsboksen i henhold til det elektriske
systemet på stedet. Vises i illustrasjonen under. Sukkerbitene
trekkes til med et moment på 5 Nm.
Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4
leder kabel i tilfelle det installeres en transformator senere for
bedre ladeytelse. Da kan den nøytrale koblingen gjøres i sikringss-
kapet heller enn på hver enkelt ladestasjon, slik at det blir enklere å
gjøre fremtidige oppgraderinger.
I
6

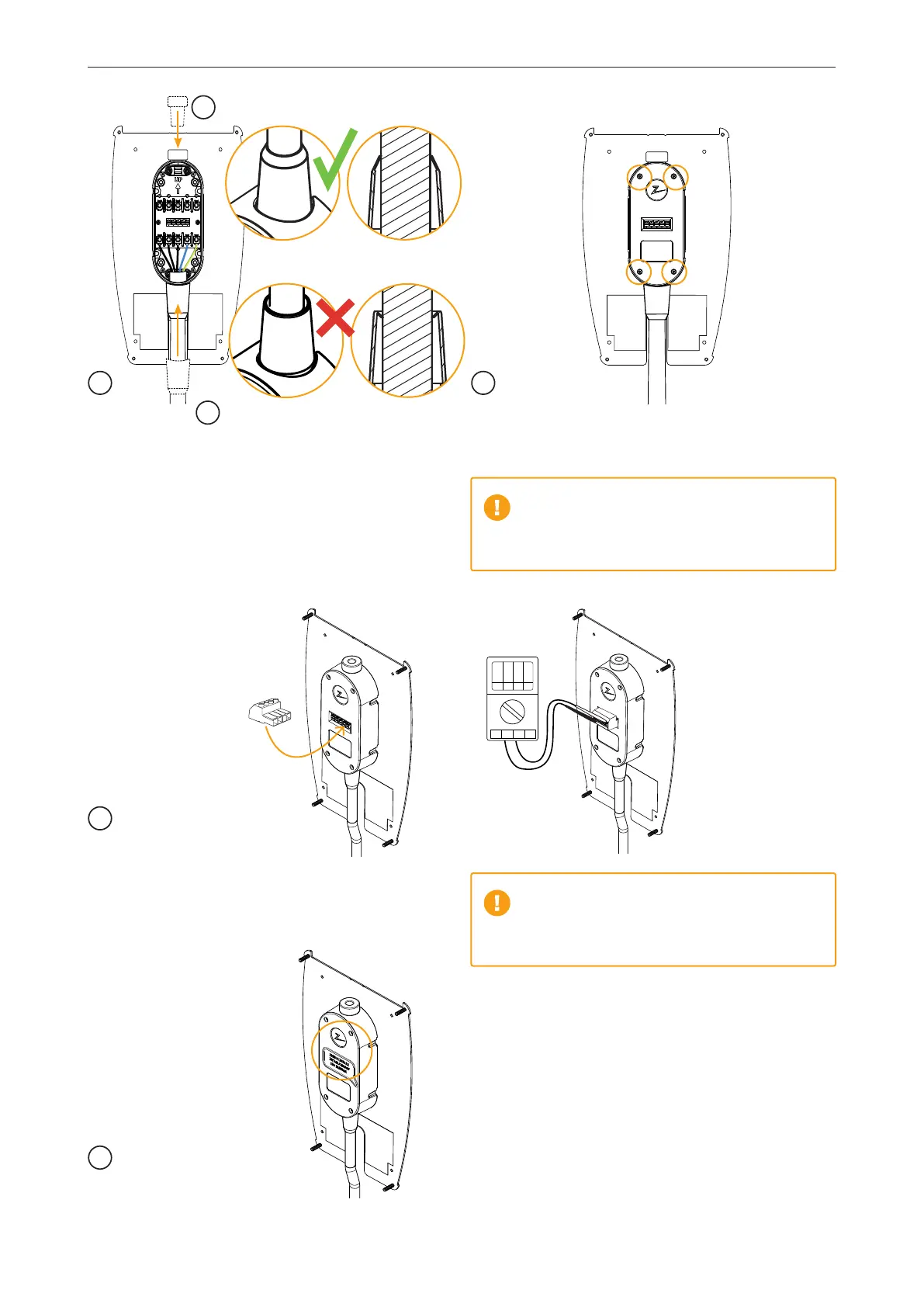

Tetningskon
Forsegle den ubrukte kabelinngangen ved hjelp av den
medfølgende blindpluggen. Stram strekk avlast nings-
mutterne på blindpluggen og kabelen til de sitter godt fast.
Plasser tetningskonen over kabelinngangen for å forsegle
den skikkelig. Tetningskonen må trekkes ned mot kob-
lings boksen og trykkes helt ned, slik at tetningskragen
kommer i riktig posisjon som vist under.
Kontroller visuelt at tetningen har en god overflate.
7
Skru på dekselet til koblingsboksen
Skru på dekselet til koblingsboksen Skruene på kob lings-
boksen må strammes til et dreiemoment på 0,7 Nm.
Bruk riktig tetningskon for kabelen. Kontroller
kabeldimensjonen, og velg en passende tet nings-
kon. Liten tetningskon – kabeldimensjon 10–16.
Stor tetningskon – kabeldimensjon 16–21.
8
Installasjonstesting
For å teste installasjonen etter at dekselet er skrudd
på, må du bruke hunnkontakten. Hvis du tester direkte
påbakplaten, vil kontaktene bli skadet.
(Nettbutikkreferanse ZB10000zz).
NB: Du må ikke sette testsonden
inn i ladestasjonskontakten, da
den vil bli skadet av dette.
Ikke sett testsonder, ledninger eller noe annet inn
i hurtigkontakten på koblingsplaten (bakplaten).
Spenningstester skal utføres direkte på
klemskruene eller ved hjelp av en hunnkontakt.
7. For å teste installasjonen etter at lokket er skrudd på må du
bruke hunnkoblingen. Dersom du tester rett på bakplaten vil
koblingene bli ødelagt.
230V
9
Beskytt kontaktene
Sett på klistremerket for å beskytte kontaktene
hvisduikke installerer ladestasjonen rett etterpå.
G
Zaptec
eller
