Svenska
3
Förbered kabeln
Rekommenderad kabel är rund PFXP, Powerflex
eller PFSP-typ med diameter 13–18,5 mm.
Montera rätt tätningsplugg på kabeln innan du
kopplarin kablarna i kopplingsdosan, se G eller H
förrätttätningsdiameter.
4
Kabeldragning
För att begränsa risken för inläckage i utom hus installa-
tioner rekommenderar vi att kabeln ansluts på kopplings-
dosans undersida. Om det inte är möjligt rekommenderar
vi att enheten förseglas och kontrolleras noga enligt
beskrivningen i manualen och att andra tätningar används
(Sikaflex eller liknande).

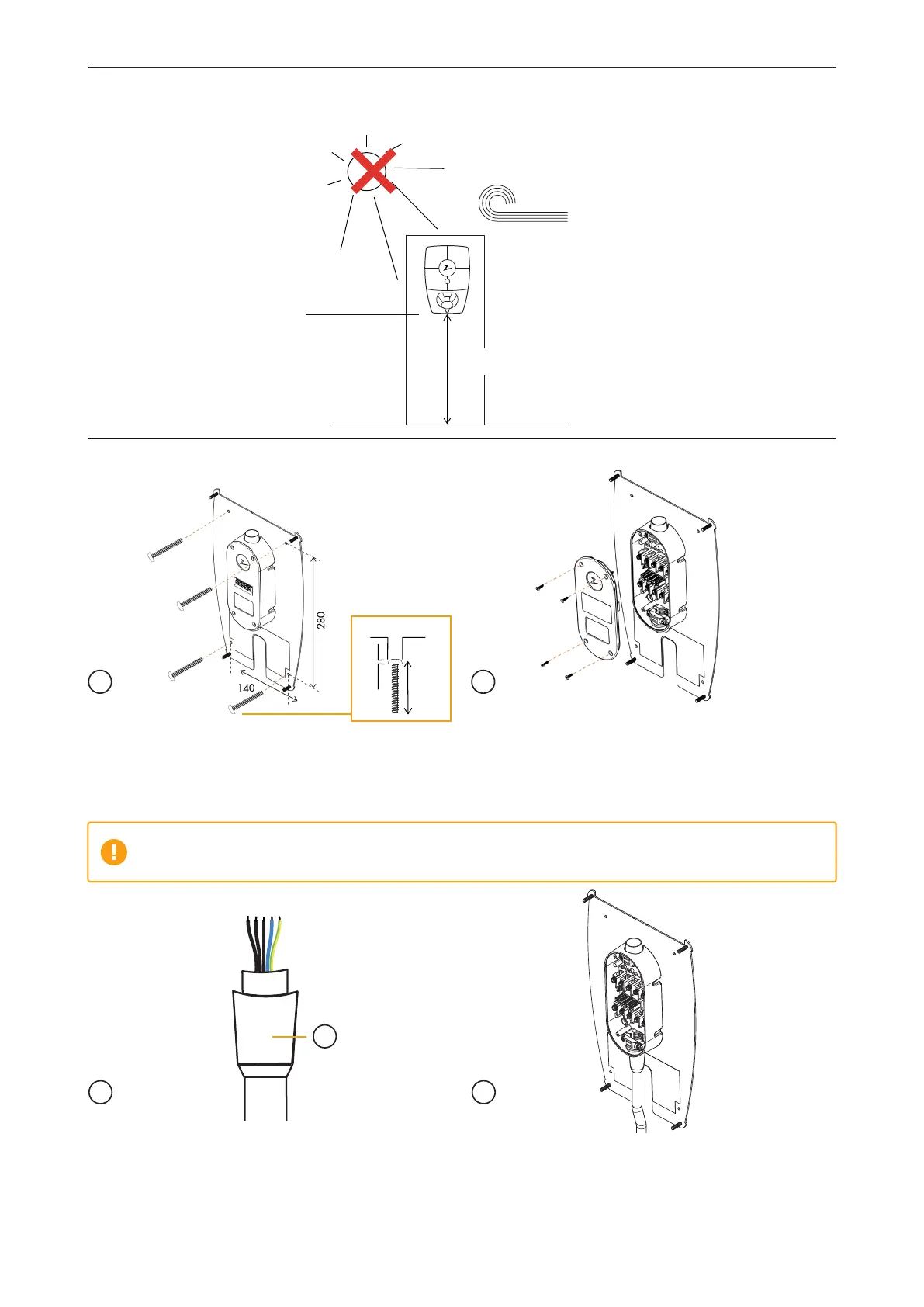

Placering av laddstationen/bakplattan
90–130 cm
Undvik att installera ladd-
stationen i områden där
den utsätts för extrema
temperaturer. Om
enheten utsätts för höga
temperaturer gör detatt
laddningshastigheten
sjunker.
Bakplattan måste monteras
på en plan yta.
Område med god ventilation.
Installera inte dosan i närheten
av värmekällor eller i en
stängd box.
Min. 25mm
Max 6mm
Max 11mm
x 4
1
Montera bakplattan
Om du behöver sätta pluggar/borra i väggen är det mycket
viktigt att inget damm eller smuts kommer in i kopplings-
dosan. Krav på skruv: Huvudet får max. vara 12 mm i dia-
meter och ha en höjd på max. 6 mm. Skruven måste vara
minst 25 mm lång.
2
Ta bort locket till kopplingsdosan
Lossa de fyra skruvarna och öppna locket
förattkommaåtkopplingsdosan.
Installera och ansluta bakplattan
Det är viktigt att inga nya hål borras i bakplattan. De hål som ska användas är de fyra befintliga i plattan.
Om nya hål borras i bakplattan upphör garantin att gälla.
G
Zaptec
eller
