ZAPTEC Pro - Page 50

50
Svenska
1
A
2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
B
C
D
E
F
A
B
C
D
E
F
Dept. Technical reference Created by Approved by
Document type Document status
Title DWG No.
Rev. Date of issue Sheet
07.12.2017
1/1
Bakplate ute innstalasjon
Fredrik Ostrem
A
A (1.5000)
Effektiv tätningsyta
Dålig tätningsyta
3. Koble ledningene i koblingsboksen i henhold til det elektriske
systemet på stedet. Vises i illustrasjonen under. Sukkerbitene
trekkes til med et moment på 5 Nm.
Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4
leder kabel i tilfelle det installeres en transformator senere for
bedre ladeytelse. Da kan den nøytrale koblingen gjøres i sikringss-
kapet heller enn på hver enkelt ladestasjon, slik at det blir enklere å
gjøre fremtidige oppgraderinger.
I
6

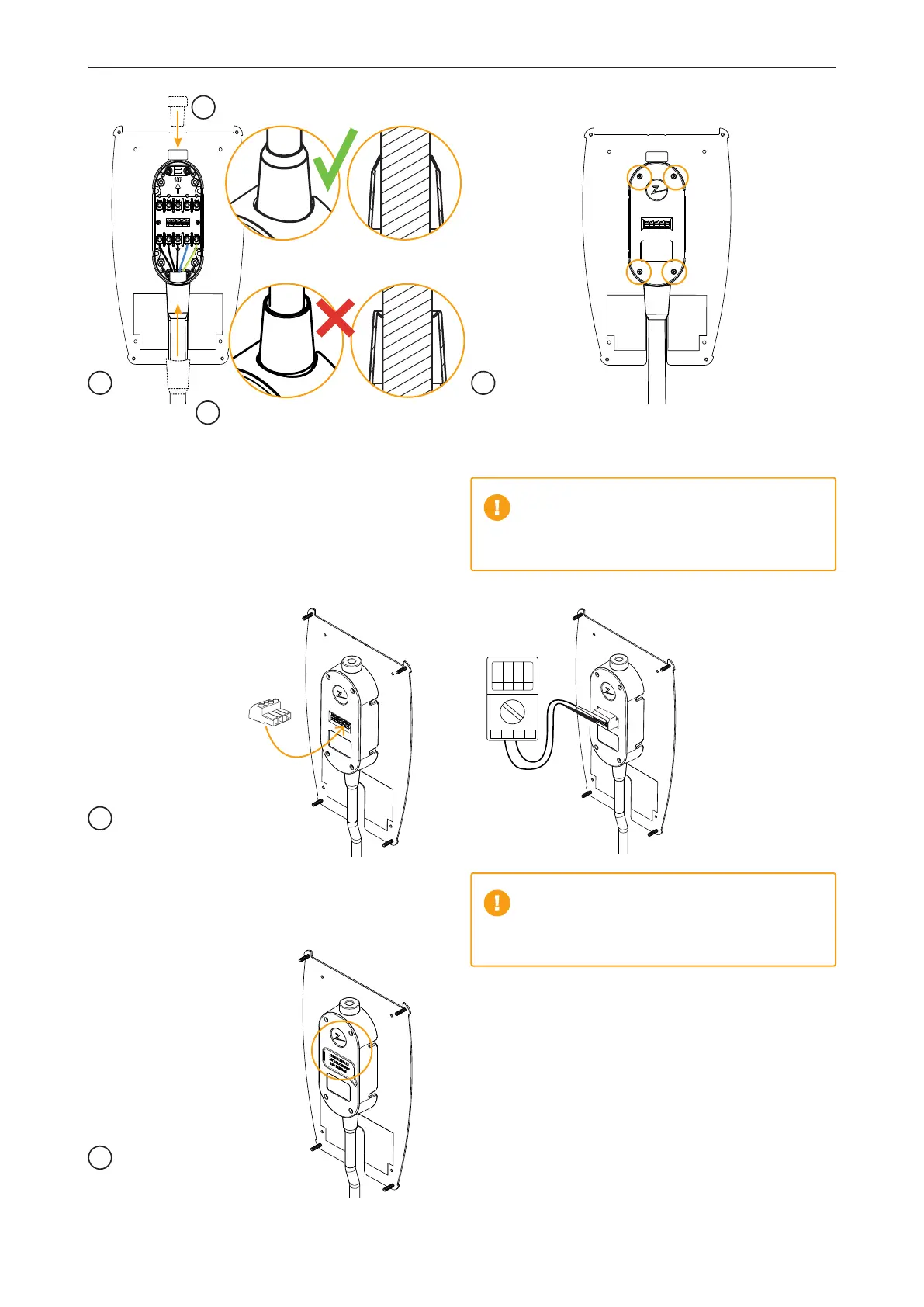

Kabeltätning
Försegla kabelingången som inte används med hjälp av
den medföljande blindpluggen. Dra åt drag avlast nings-
muttrarna på blindpluggen och kabeln ordentligt.
Placera kabeltätningen över kabelingången för att täta
den ordentligt. Kabeltätningen måste dras nedåt mot
kopplingsdosan och sedan skjutas ner så långt det går, så
att pluggen hamnar i rätt position som visat nedan. Gör en
visuell kontroll av att tätningen har en effektiv tätningsyta.
7
Skruva fast locket till kopplingsdosan
Skruva fast locket på kopplingsdosan. Skruvarna till
kopplingsdosan måste dras åt med ett moment på 0,7 Nm.
Använd rätt kabeltätning för kabeln. Kontrollera
kabeldimensionen och välj lämplig kabeltätning.
Liten kabeltätning – kabeldimension 10–16.
Stor kabeltätning – kabeldimension 16–21.
8
Testa installationen
För test av installationen efter att locket har skruvats på
måste du använda honkontakten. Om du testar direkt på
bakplattan skadas anslutningarna.
(Webbshop-referens ZB100122).
OBS! Sätt inte i testsonderna
i kontakten på laddstationen
eftersom den då skadas.
För inte in testsonderna, ledningar eller något
annat i snabbkopplingen på bakplattan.
Spänningstester bör göras direkt på terminal-
skruvarna eller med hjälp av en honkontakt.
7. For å teste installasjonen etter at lokket er skrudd på må du
bruke hunnkoblingen. Dersom du tester rett på bakplaten vil
koblingene bli ødelagt.
230V
9
Skydda anslutningarna
Sätt klistermärket över anslutningarna för att skydda dem
om du inte installerar laddstationen direkt efteråt.
G
Zaptec
eller
