Zenit blueBOX - Page 26

26
blue
BOX - Traduction des instructions originales
2.6 Caractéristiques techniques
blueBOX 60 blueBOX 90 blueBOX 150 blueBOX 250 blueBOX 500
Capacité (litres) 60 90 150 250 500
Dimensions (mm) 484x585 H 520 484x585 H 620 544X804 H 635
494x904 H 855
H1152 (avec extension)
1004x904 H 855
H1152 (avec extension)
Nbre de pompes 1 1 1 1 1 - 2
Conguration FIXE FIXE - DAC

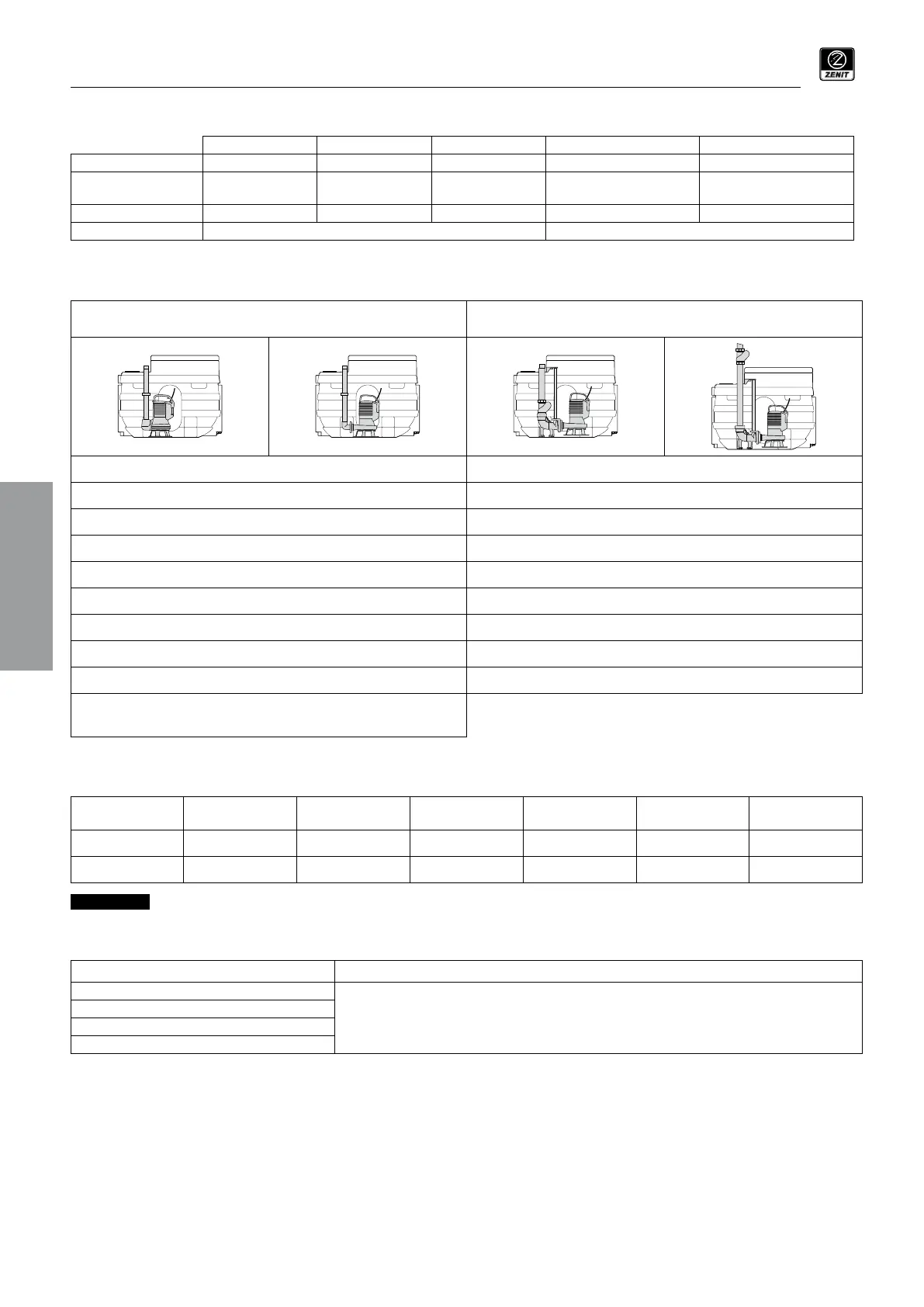

2.7 Configurations
FIXE
(blueBOX 60/90/150/250/500)
Avec dispositif d'accouplement (DAC)
(blueBOX 250/500)
Possibilité d'installation de pompes à refoulement vertical ou horizontal Possibilité d'installation de pompes à refoulement horizontal
Tuyau de refoulement en PVC Ø 1½" - Ø 2" Dispositif d'accouplement (DAC)
Raccord de refoulement en PVC Ø 1½" - Ø 2” Clapet anti-retour à boule VAP (option)
Coude en PVC pour les modèles à refoulement horizontal Ø 1½" Tuyau de refoulement en PVC avec raccord Ø 2"
Tuyaux de refoulement en acier inox (option) Tuyau de refoulement en acier inox avec raccord Ø 2" (option)
Joint à collier Système de vidange d'urgence
Raccord pour vidange d'urgence Flotteur d'alarme de trop-plein
Flotteur d'alarme de trop-plein (option) Clapet de décharge avec ltre à charbon actif
Clapet de décharge avec ltre à charbon actif Capteur de niveau 4 ÷ 20 mA
Capteur de niveau 4 ÷ 20 mA
(option pour blueBOX 60, 90 et 150 version standard,
de série pour blueBOX 150 version full optional, 250 et 500)
2.8 Pompes recommandées (non incluses)
Modèle Type de roue P2 [KW] Q [l/sec] H [m]
Refoulement
pompe
Ø refoulement
DG bluePRO Vortex en fonte 0.37 - 1.5 5.1 - 12.6 7.0 - 15.3 G 1½" – G 2” 40/50
GR bluePRO Avec broyeur 0.74 - 1.5 4.7 - 5.6 18.0 - 27.0 G 1½" DN32PN6 40/50

Le débit maximal à l'entrée du réservoir doit être inférieur au débit maximal de la pompe choisie.
2.9 Coffrets électriques recommandés (non inclus)
Modèle Description
Q1EL M 0.37÷2.2 KW - 2÷16A - AS/AV
Co󰀨ret électronique avec fonction d'auto-apprentissage pour le démarrage direct de pompes
monophasées et triphasées, protection ampérométrique contre le fonctionnement à sec par
cos φ et courant minimal.
Pour l'installation et l'utilisation, voir le manuel correspondant.
Q1EL T 0.55÷7.5 KW - 2÷15A - AS/AV
Q2EL M 0.37÷2.2 KW - 2÷16A - AS/AV
Q2EL T 0.55÷7.5 KW - 2÷15A - AS/AV
better together
FR
