Zenit blueBOX - Descripción; Finalidad de Uso; Identificación del Modelo; Identificación del Producto

45
blueBOX 150 1 FIX NN TPVC 1 1/2” NN NN 0000
TYPE
Zenit Italia s.r.l.
Via dell’Industria, 11
I-41018 S.Cesario s.P.
Modena - Italy
CODE
S.N. YW
Kg
1017
21
CPR-13.506.317-13.506.318
EN 12050-1 EN 12050-2
Made in P.R.C.
blue
BOX - Traducción de las instrucciones generales
Tipo de producto
Capacidad del depósito (litros)
N.º de bombas previstas
Conguración
FIX = instalación ja
DAC = instalación con dispositivo de
acoplamiento
1. Tipo
2. Código
3. Peso (kg)
4. Número de serie
5. Semana y año de fabricación
6. Marcado CE
7. N.º de identicación del laboratorio noticado para las pruebas de tipo
8. Nombre y dirección del fabricante
9. Año en el que se colocó por primera vez el marcado CE
10. N.º de referencia de la declaración de prestaciones
11. Normativas de referencia
12. Planta de fabricación
Presencia de válvula de retención de
bola en la tubería de impulsión
NN = sin válvula de retención
VAP = con válvula de retención
Material de la tubería de impulsión
TPVC = PVC
TX04 = Acero inoxidable AISI 304
TX16 = Acero inoxidable AISI 316
Diámetro del tubo de impulsión (en
pulgadas)
Presencia del otador de alarma de nivel máximo
NN = sin otador de alarma
FA = con otador de alarma
Sensor de nivel 4÷20 mA
NN = Sin sensor
FL = Con sensor
Variante especíca del cliente
0000 = Sin variante del cliente
XXXX = Variante del cliente
2. IDENTIFICACIÓN DEL PRODUCTO
2.1 Descripción
Las estaciones elevadoras blueBOX resuelven el problema del envío de las aguas residuales o pluviales a la red de alcantarillado cuando esta
no se puede alcanzar por gravedad, o si es necesario efectuar la trituración de residuos sólidos contenidos en las aguas residuales antes de
verterlos en el alcantarillado.
La estación elevadora blueBOX consta de un depósito de polietileno en el que se debe instalar una bomba sumergible con rodetes vortex o una
trituradora (se compran aparte). El modelo blueBOX 500 permite utilizar 2 bombas.
La instalación puede ser fija (FIX), utilizando los tubos de conexión incluidos, donde la bomba está conectada directamente a la instalación, o con
un dispositivo de acoplamiento (DAC) que permite sacar la bomba rápidamente de la instalación para su limpieza y mantenimiento.
Cuando el nivel de líquido en el depósito alcanza un nivel que coloca al flotador o al sensor de nivel en la posición ON, la bomba se pone en
marcha y vacía progresivamente el depósito.
La bomba se detendrá cuando el líquido alcance el nivel mínimo y devuelva el flotador o el sensor de nivel a la posición OFF.
En el caso de instalación con 2 bombas, el sistema de control del nivel debe programarse para que la segunda bomba se ponga en marcha para
ayudar a la primera bomba cuando esta no logra vaciar las aguas residuales entrantes o si se ha bloqueado.
Se puede instalar un flotador de emergencia, colocado más arriba que los demás, para advertir de un nivel excesivo de líquido en el depósito.
En este caso, se debe utilizar un cuadro eléctrico con alarma visual o sonora.
La instalación puede ser interna (sótanos, bodegas, huecos de escalera) o externa tanto en superficie como enterrada.
Para uso en exteriores, es obligatorio utilizar bombas con un cable de alimentación de 10 m de longitud mínima para garantizar que el extremo del
cable no pueda entrar en contacto con la humedad o el agua, de acuerdo con la normativa EN 60335-2-41.
2.2 Finalidad de uso
El blueBOX se puede instalar para recoger e impulsar aguas residuales domésticas y civiles, agua pluvial y vertidos.
No se puede utilizar en ambientes con polvo, gases, ácidos, agentes corrosivos, inflamables o explosivos ni con líquidos destinados a uso
alimentario.
La temperatura del lugar de instalación debe estar entre 0 °C (32 °F) y + 50 °C (122 °F).
La temperatura del líquido contenido no debe superar los 40 °C (104 °F) (hasta 80 °C/176 °F por 3 minutos, por lo que el depósito puede contener
las descargas de lavadoras y lavavajillas).

No utilizar el producto para finalidades distintas de aquellas para las que ha sido diseñado y que se indican en el manual.
El uso incorrecto del producto podría suponer una fuente de peligro y anular la garantía.
2.3 Nivel de ruido
Durante el funcionamiento, la estación elevadora tiene un nivel de presión acústica inferior a 70 dB(A).
2.4 Identificación del modelo

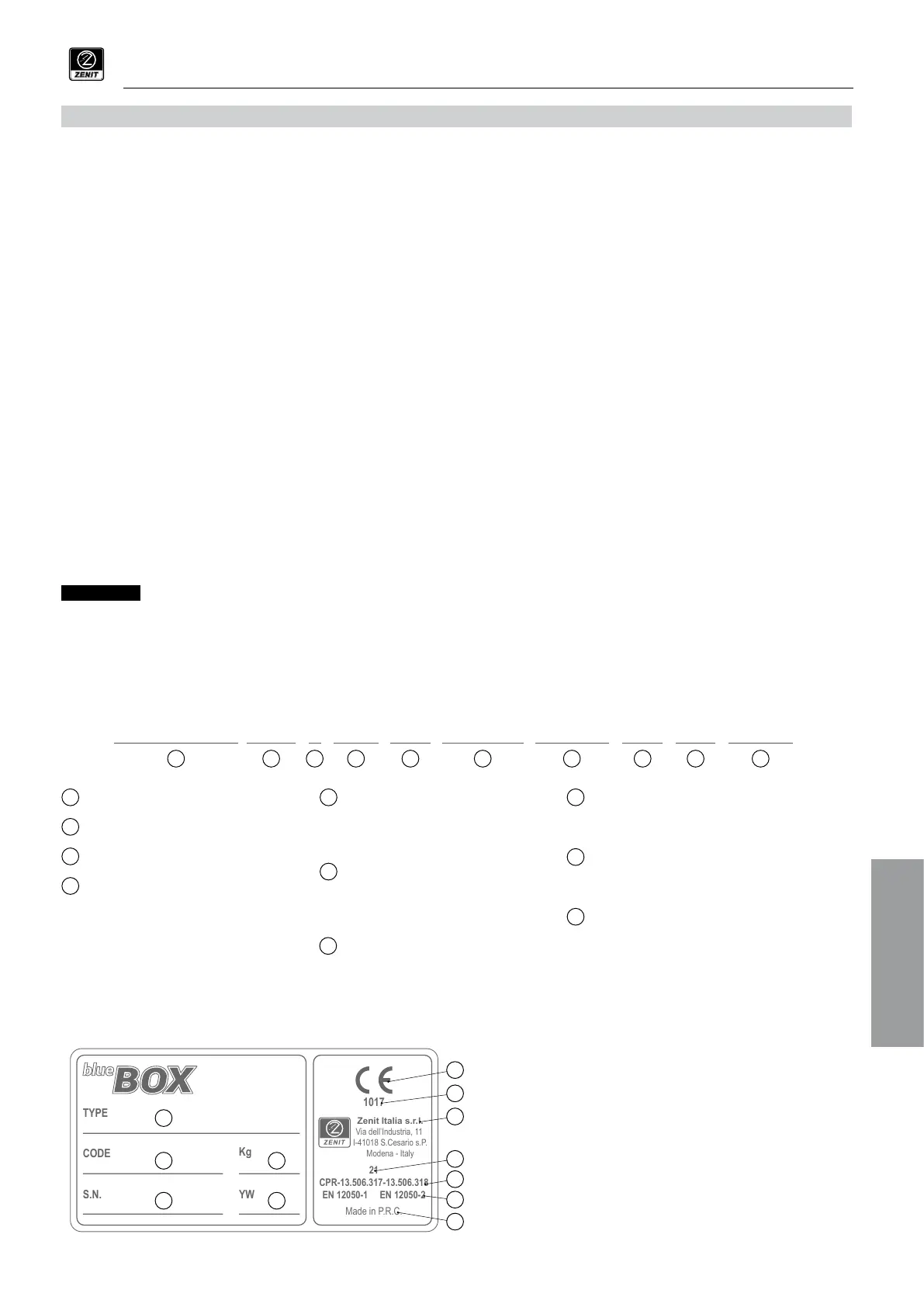

2.5 Placa
En la tapa del depósito se ha aplicado una placa que indica los principales datos técnicos del producto.
Junto con este manual se suministra una etiqueta adhesiva plateada que contiene las características del producto indicadas en la placa.
Se recomienda colocar esta etiqueta en el pertinente espacio del manual y consultar los datos proporcionados para cualquier solicitud.
