BOX - Istruzioni originali

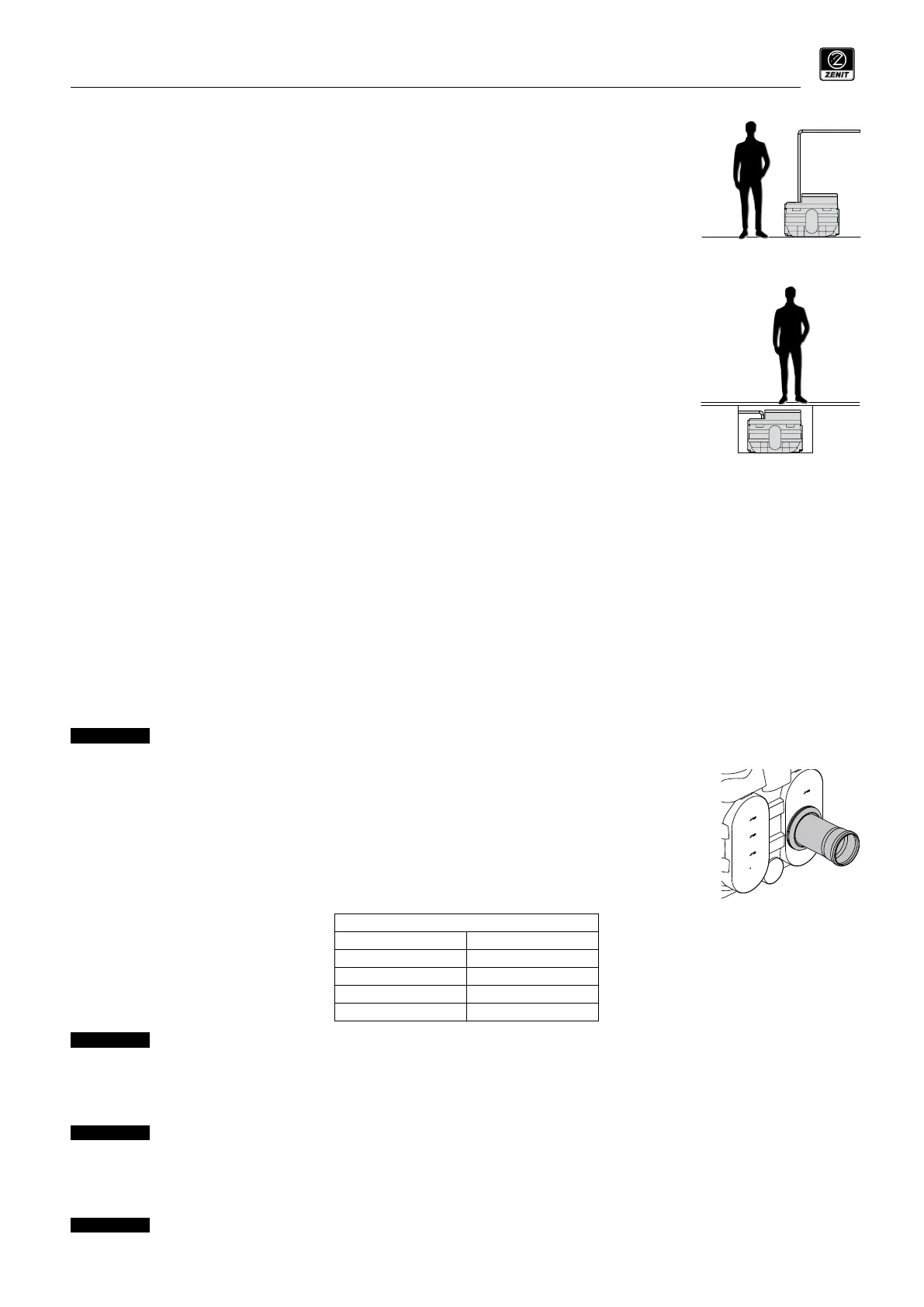

4.3 Installazione A PAVIMENTO (v. Appendice 2)
1. Verificare che il pavimento sia orizzontale, liscio e idoneo a sopportare il peso del serbatoio pieno.
2. Posizionare la stazione di sollevamento in modo tale che intorno sia garantito uno spazio sufficiente per even-
tuali interventi di manutenzione.
3. Segnare la posizione dei fori per le viti di ancoraggio. Utilizzare le apposite asole presenti nella struttura.
4. Forare il pavimento in corrispondenza dei segni.
5. Fissare il serbatoio al pavimento utilizzando tasselli ad espansione e viti di dimensioni opportune.
La coppia di serraggio delle viti deve essere tale da evitare qualsiasi deformazione del serbatoio. Se necessa-
rio usare frenafiletti o dadi autobloccanti per evitare che le viti si possano allentare.
Per la raccolta di eventuali perdite dovute a condensa o manutenzione assicurarsi che il pavimento sia dotato di
scarico collegato alla rete fognaria mediante opportuni sistemi di svuotamento.
Se il blueBOX è installato in un ambiente chiuso, assicurare una sufficiente aerazione per prevenire l’eventuale
formazione di miscele pericolose.
4.4 Installazione INTERRATA (v. Appendice 2)
1. Accertarsi che il terreno non presenti acque di falda e che non sia soggetto ad allagamenti.
2. La stazione di sollevamento non deve essere appoggiata direttamente sul terreno: una volta realizzato lo
scavo di contenimento, è necessario preparare, sul fondo dello scavo, una soletta in cemento di dimensioni
almeno doppie rispetto alla base di appoggio del blueBOX.
3. Realizzare le pareti laterali prevedendo un opportuno spazio libero intorno al serbatoio per eventuali interventi
di manutenzione.
4. Posizionare la stazione di sollevamento sulla soletta.
5. Segnare la posizione dei fori per le viti di ancoraggio. Utilizzare le apposite asole presenti nella struttura.
6. Forare la soletta in corrispondenza dei segni.
7. Fissare il serbatoio alla soletta utilizzando tasselli ad espansione e viti di dimensioni opportune.
La coppia di serraggio delle viti deve essere tale da evitare qualsiasi deformazione del serbatoio. Se necessario usare frenafiletti o dadi auto-
bloccanti per evitare che le viti si possano allentare.
8. Il coperchio del blueBOX è calpestabile ma non carrabile. Se necessario, deve essere prevista una ulteriore copertura con un chiusino metal-
lico fissato ad una struttura in calcestruzzo in modo da non gravare sul serbatoio.
4.4.1 Estensione
Nel caso in cui sia necessaria una installazione interrata ad una profondità maggiore di quella standard, è possibile fissare all’apertura superiore
del blueBOX un elemento di estensione opzionale che innalza la quota del coperchio di circa 300 mm.
In caso di installazione con dispositivo di accoppiamento (DAC), è necessario utilizzare tubi guida di lunghezza maggiore.
Il reperimento e la sostituzione dei tubi guida sono a carico del cliente.
Procedura di installazione (v. Appendice 3)
1. Svitare le viti di fissaggio del coperchio e rimuoverlo.
2. Rimuovere il distanziale e i tubi guida.
3. Fissare al posto del coperchio l’elemento di estensione. Usare le viti in dotazione.
4. Rimontare il distanziale utilizzando nuovi tubi guida di lunghezza maggiore.
La capacità del serbatoio rimane invariata rispetto alla configurazione standard. Non modificare la posizione del galleg-
giante di allarme massimo livello e del sensore di livello.
4.5 Tubazioni di ingresso
Le stazioni di sollevamento blueBOX presentano diverse predisposizioni per i tubi di ingresso.
La guarnizione in gomma fornita in dotazione garantisce la perfetta tenuta senza ricorrere all’utilizzo di ulteriori pro-
dotti sigillanti.
Procedura di installazione (v. Appendice 4)
1. Individuare sul serbatoio la posizione per il tubo di ingresso più indicata a seconda propria installazione.
2. Praticare uno o più fori sul serbatoio utilizzando un trapano dotato di fresa a tazza del diametro corretto in base al
tubo utilizzato (Tabella 1):
Tabella 1
Ø tubo (mm) Ø fresa a tazza (mm)
50 60
75 86
90 100
110 127
Prima di forare il serbatoio verificare attentamente i diametri delle tubazioni e delle guarnizioni.
2. Posizionare la guarnizione nella sede
3. Inserire il tubo di ingresso nella guarnizione per una profondità di circa 4-5 cm
4. Una volta terminato, pulire l’interno del serbatoio da trucioli e residui
Ancorare tutte le tubazioni in modo che il loro peso non gravi sulla stazione di sollevamento.
4.6 Installazione della pompa
L’installazione della pompa cambia a seconda della versione prescelta che può essere di tipo FIXED (pompa collegata direttamente al tubo di
mandata) oppure con DAC (dispositivo di accoppiamento)
NON utilizzare il cavo di alimentazione o del galleggiante per sollevare la pompa. Utilizzare sempre la maniglia superiore.
