38
blue
BOX - Übersetzung der originalen Gebrauchsanweisungen

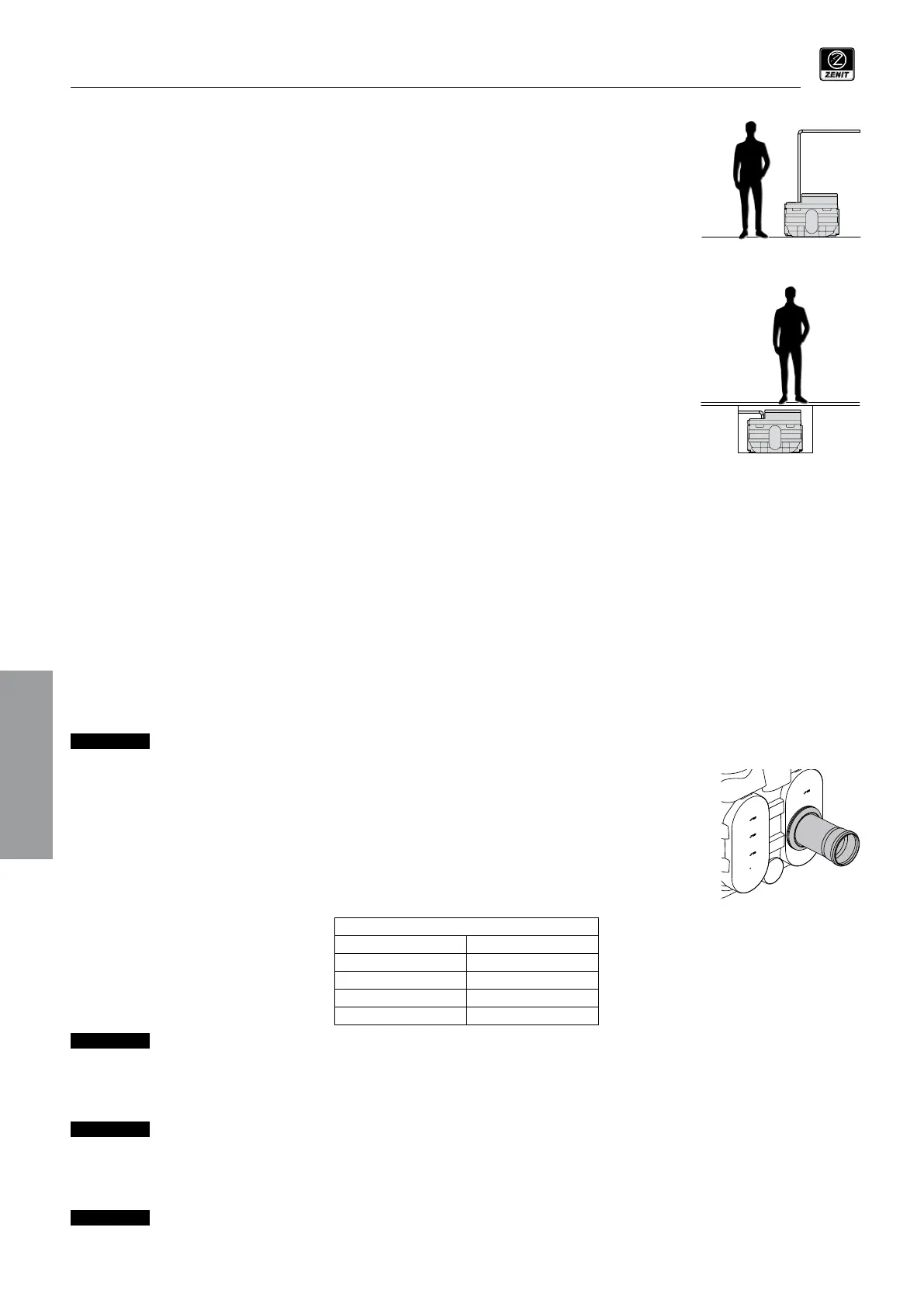

4.3 Installation AM BODEN (siehe Anhang 2)
1. Prüfen, ob der Boden waagerecht, glatt und geeignet ist, um das Gewicht des vollen Tanks zu tragen.
2. Die Hebeanlage so positionieren, dass um sie herum genügend Platz für eventuelle Wartungsarbeiten gewähr-
leistet wird.
3. Die Position der Bohrungen für die Befestigungsschrauben markieren. Die entsprechenden Langlöcher in der
Struktur verwenden.
4. Die Löcher am Boden entsprechend den Markierungen bohren.
5. Den Tank mit Spreizdübeln und korrekt bemessenen Schrauben am Boden befestigen.
Das Anzugsmoment der Schrauben so wählen, dass der Tank sich nicht verformt. Ggf. Schraubensicherung
oder selbstsichernde Muttern verwenden, damit die Schrauben sich nicht lockern können.
Zum Auffangen von Leckagen durch Kondensat oder Wartungseingriffe sicherstellen, dass der Boden mit einem
Ablauf ausgestattet ist, der über geeignete Abflusssysteme an das Abwassernetz angeschlossen ist.
Wenn die blueBOX in einer geschlossenen Umgebung installiert ist, muss eine ausreichende Lüftung gewährlei-
stet sein, um der Bildung gefährlicher Gemische vorzubeugen.
4.4 UNTERIRDISCHE Installation (siehe Anhang 2)
1. Sicherstellen, dass der Boden grundwasserfrei ist und nicht überflutet werden kann.
2. Die Hebeanlage darf nicht direkt am Boden aufgestellt werden: Nach dem Aushub für die Aufnahme muss
eine Betondecke vorbereitet werden, die mindestens doppelt so groß ist wie die Abstellfläche der blueBOX.
3. Die Seitenwände so fertigen, dass um den Tank herum ein ausreichender Freiraum für etwaige Wartungsar-
beiten verbleibt.
4. Die Hebeanlage auf der Decke abstellen.
5. Die Position der Bohrungen für die Befestigungsschrauben markieren. Die entsprechenden Langlöcher in der
Struktur verwenden.
6. Mit Bezugnahme auf die Markierungen die Löcher in die Decke bohren.
7. Den Tank mit Spreizdübeln und korrekt bemessenen Schrauben an der Decke befestigen.
Das Anzugsmoment der Schrauben so wählen, dass der Tank sich nicht verformt. Ggf. Schraubensicherung oder selbstsichernde Muttern
verwenden, damit die Schrauben sich nicht lockern können.
8. Der Deckel der blueBOX ist begehbar, aber nicht befahrbar. Ggf. muss eine zusätzliche Abdeckung mit einem Schachtdeckel aus Metall an-
gebracht werden, die so an der Betonstruktur befestigt wird, dass sie den Tank nicht belastet.
4.4.1 Verlängerung
Wenn eine unterirdische Installation erforderlich ist, deren Tiefe unterhalb jener der Standardinstallation liegt, kann an der oberen Öffnung der
blueBOX ein optionales Verlängerungselement befestigt werden, mit dem der Deckel um ca. 300 mm höher gelegt wird.
Bei einer Installation mit Kopplungseinrichtung (DAC) müssen längere Führungsrohre verwendet werden.
Die Beschaffung und der Austausch von Führungsrohren ist Aufgabe des Kunden.
Installationsverfahren ( siehe Anhang 3)
1. Die Befestigungsschrauben des Deckels lösen; den Deckel abnehmen.
2. Das Distanzstück und die Führungsrohre entfernen.
3. Anstelle des Deckels das Verlängerungselement befestigen. Die mitgelieferten Schrauben verwenden.
4. Das Distanzstück mit neuen, längeren Führungsrohren wieder einbauen.
Das Tankvolumen bleibt im Verhältnis zur Standardkonfiguration unverändert. Die Position des Schwimmers für den
Höchststandalarm und des Füllstandsensors nicht ändern.
4.5 Einlaufleitungen
Die Hebeanlagen blueBOX verfügen über mehrere Anordnungen für die Einlaufleitungen.
Die mitgelieferte Gummidichtung gewährleistet eine perfekte Abdichtung ohne Verwendung zusätzlicher Dichtmittel.
Installationsverfahren ( siehe Anhang 4)
1. Entsprechend den eigenen Installationsanforderungen am Tank die am besten geeignete Position für die Einlau-
fleitung bestimmen.
2. Mit einer Bohrmaschine mit Lochsägenaufsatz eines oder mehrere Löcher bohren, deren Durchmesser dem
verwendeten Rohr entspricht (Tabelle 1).
Tabelle 1
Ø Rohr (mm) Ø Lochsäge (mm)
50 60
75 86
90 100
110 127
Vor dem Bohren des Tanks genau den Durchmesser der Rohrleitungen und Dichtungen prüfen.
2. Die Dichtung in ihrer Aufnahme anbringen.
3. Die Einlaufleitung ca. 4-5 cm tief in die Dichtung einsetzen.
4. Nach Abschluss des Eingriffs das Tankinnere von Spänen und Rückständen reinigen.
Alle Rohrleitungen so befestigen, dass ihr Gewicht nicht auf der Hebeanlage lastet.
4.6 Installation der Pumpe
Die Installation der Pumpe ändert sich abhängig von der gewählten Version, die entweder FIXED (Pumpe direkt an die Druckleitung) oder mit
DAC (Kopplungseinrichtung) sein kann.
Das Netz- oder Schwimmerkabel NICHT verwenden, um die Pumpe anzuheben. Immer den oberen Griff verwenden.
DE
