60
blue
BOX - Перевод оригинальных инструкций
Рекомендуется установить невозвратный клапан на напорной трубе, подключенной к канализационной сети, чтобы избежать обратного
потока водяного столба внутрь подъемной станции.
Некоторые версии blueBox поставляются с невозвратным клапаном, установленным непосредственно на соединительном устройстве.
Если приобретенная модель не оснащена невозвратным клапаном, рекомендуется установить внешний шаровой невозвратный клапан.
Для обеспечения технического обслуживания на напорной трубе должен быть установлен отсекающий клапан.
Также рекомендуется установить отсекающий клапан на впускной трубе.
Для этой цели могут использоваться задвижки или шаровые краны.

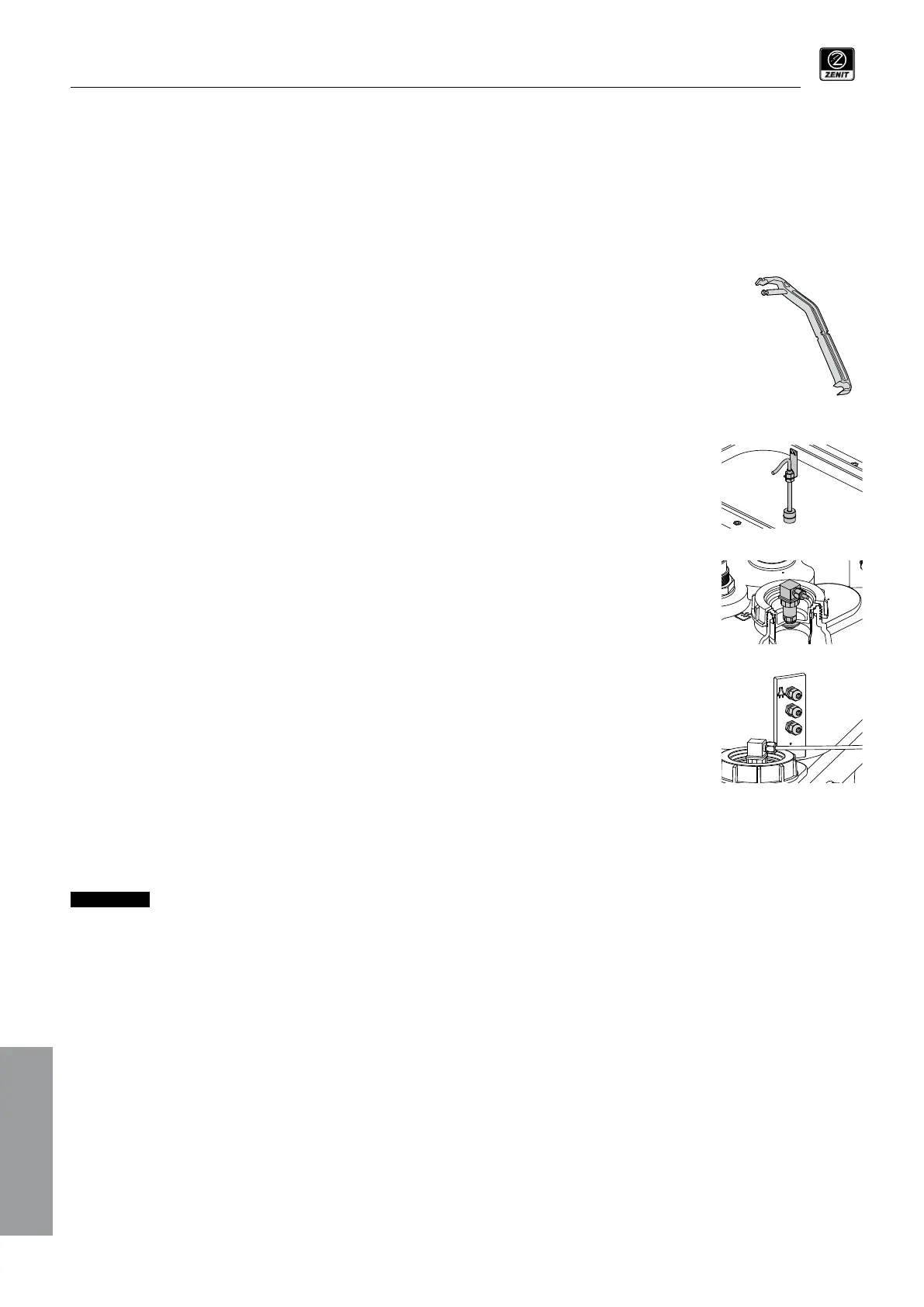

Специальная дополнительная принадлежность позволяет изменить амплитуду хода поплавкового выключателя,
если уровень запуска насоса находится слишком близок к уровню аварийного сигнала.
Процедура установки (см. Приложение 7)
1. Извлеките кабель поплавка из кабельной петли рукоятки.
2. Вставьте ограничитель хода в кабельную петлю рукоятки.
3. Зафиксируйте кабель поплавка в кабельной петле ограничителя хода. Оставьте около 100 мм свободного
кабеля, необходимого для работы.
4. Закрепите ограничитель хода на рукоятке с помощью хомута из комплекта поставки.
5. Закрепите кабель поплавка к ограничителю хода с помощью хомута, расположенного в соответствующих пазах.
Поплавок сигнализации максимального уровня подает сигнал, если жидкость достигает слишком высокого
уровня внутри резервуара из-за отказа насоса или чрезмерного количества поступающей сточной воды.
Поплавок сигнализации максимального уровня является опциональным оборудованием для моделей blue-
BOX 60, 90, 150 standard и стандартным оборудованием для моделей 150 full optional, 250 и 500.
Он должен быть подключен к электрической панели, оснащенной звуковой и/или визуальной сигнализацией.
Для запуска и остановки насоса вместо механического поплавка можно использовать опциональный датчик
уровня со стандартным выходом 4÷20 мА.
Датчик уровня должен быть подключен к специальной электрической панели.
Рекомендуется использовать электрическую панель, оснащенную буферной батареей, чтобы обеспечить
правильную работу датчика уровня даже в случае отсутствия напряжения.
Для вывода электрических кабелей за пределы подъемной станции blueBOX поддерживает использование 4
кабельных муфт для моделей 60, 90, 150 и 250 и до 8 кабельных муфт для модели 500.
Процедура установки (см. Приложение 8)
1. Просверлите резервуар в точке, предусмотренной для установки кабельной муфты, с помощью наконечника
подходящего размера в соответствии с диаметром кабельной муфты.
2. Установите в отверстие кабельную муфту и зафиксируйте ее гайкой.
3. Вставьте прокладку в кабельную муфту и закрутите кольцевую гайку, не затягивая ее.
4. После вывода кабеля наружу затяните кольцевую гайку, чтобы заблокировать кабель.
Электрические соединения должны быть выполнены квалифицированным персоналом.
Электрические розетки или электрические панели должны быть размещены в сухом месте, на безопасной высоте в случае затопления.
Для электрического подключения насосов и электрических панелей следуйте инструкциям, изложенным в соответствующих руководствах.
