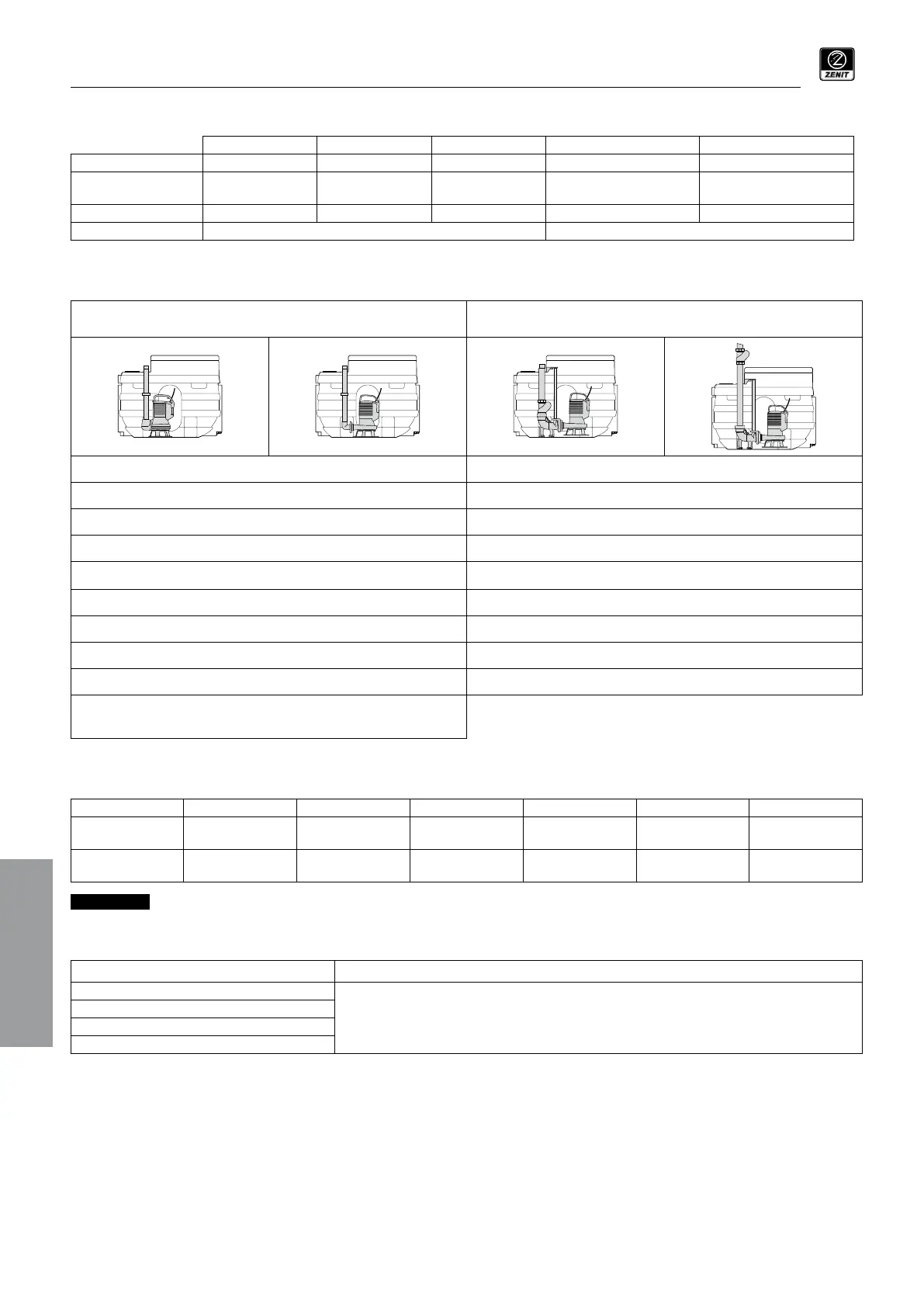

Zenit blueBOX - Page 46

46
blue
BOX - Traducción de las instrucciones generales
2.6 Características técnicas
blueBOX 60 blueBOX 90 blueBOX 150 blueBOX 250 blueBOX 500
Capacidad (litros) 60 90 150 250 500
Dimensiones (mm) 484x585 H 520 484x585 H 620 544X804 H 635
494x904 H 855
H1152 (con extensión)
1004x904 H 855
H1152 (con extensión)
N.º bombas 1 1 1 1 1 - 2
Conguración FIXED FIXED - DAC
2.7 Configuraciones
FIXED
(blueBOX 60/90/150/250/500)
Con dispositivo de acoplamiento (DAC)
(blueBOX 250/500)
Se pueden instalar bombas de impulsión vertical y horizontal Se pueden instalar bombas de impulsión horizontal
Tubo de impulsión de PVC Ø1½” - Ø2” Pie de acoplamiento (DAC)
Racor de impulsión de PVC Ø1½” - Ø2” Válvula antirretorno de bola tipo VAP (opcional)
Codo de PVC para modelos con impulsión horizontal Ø1½ Tubo de impulsión de PVC con conexión Ø 2”
Tubos de impulsión de acero inoxidable (opcional)
Tubo de impulsión de acero inoxidable con conexión de Ø 2” (opcio-
nal)
Collarín Sistema de vaciado de emergencia
Racor para vaciado de emergencia Flotador de alarma de nivel máximo
Flotador de alarma de nivel máximo (opcional) Válvula de purga con ltro de carbón activo
Válvula de purga con ltro de carbón activo Sensor de nivel 4 ÷ 20 mA
Sensor de nivel 4 ÷ 20 mA
(opcional para blueBOX 60, 90 y 150 versión standard,
de serie para blueBOX 150 versión full optional, 250 y 500)
2.8 Bombas recomendadas (no incluidas)
Modelo Tipo de rodete P2 [KW] Q [l/sec] H [m] Impulsión bomba Ø impulsión
DG bluePRO
Vortex de hierro
fundido
0,37 - 1,5 5,1 - 12,6 7,0 - 15,3 G 1½" – G 2” 40/50
GR bluePRO
Con sistema de
trituración
0,74 - 1,5 4,7 - 5,6 18,0 - 27,0 G 1½" DN32PN6 40/50

El caudal máximo de entrada al depósito debe ser inferior al caudal máximo de la bomba seleccionada.
2.9 Cuadros eléctricos recomendados (no incluidos)
Modelo Descripción
Q1EL M 0.37÷2.2 KW - 2÷16A - AS/AV
Cuadro electrónico de control con autoaprendizaje para el arranque directo de bombas mo-
nofásicas y trifásicas, protección amperimétrica contra el funcionamiento en seco mediante
cos φ y corriente mínima.
Para la instalación y el uso, consultar el pertinente manual.
Q1EL T 0.55÷7.5 KW - 2÷15A - AS/AV
Q2EL M 0.37÷2.2 KW - 2÷16A - AS/AV
Q2EL T 0.55÷7.5 KW - 2÷15A - AS/AV
better together
ES
