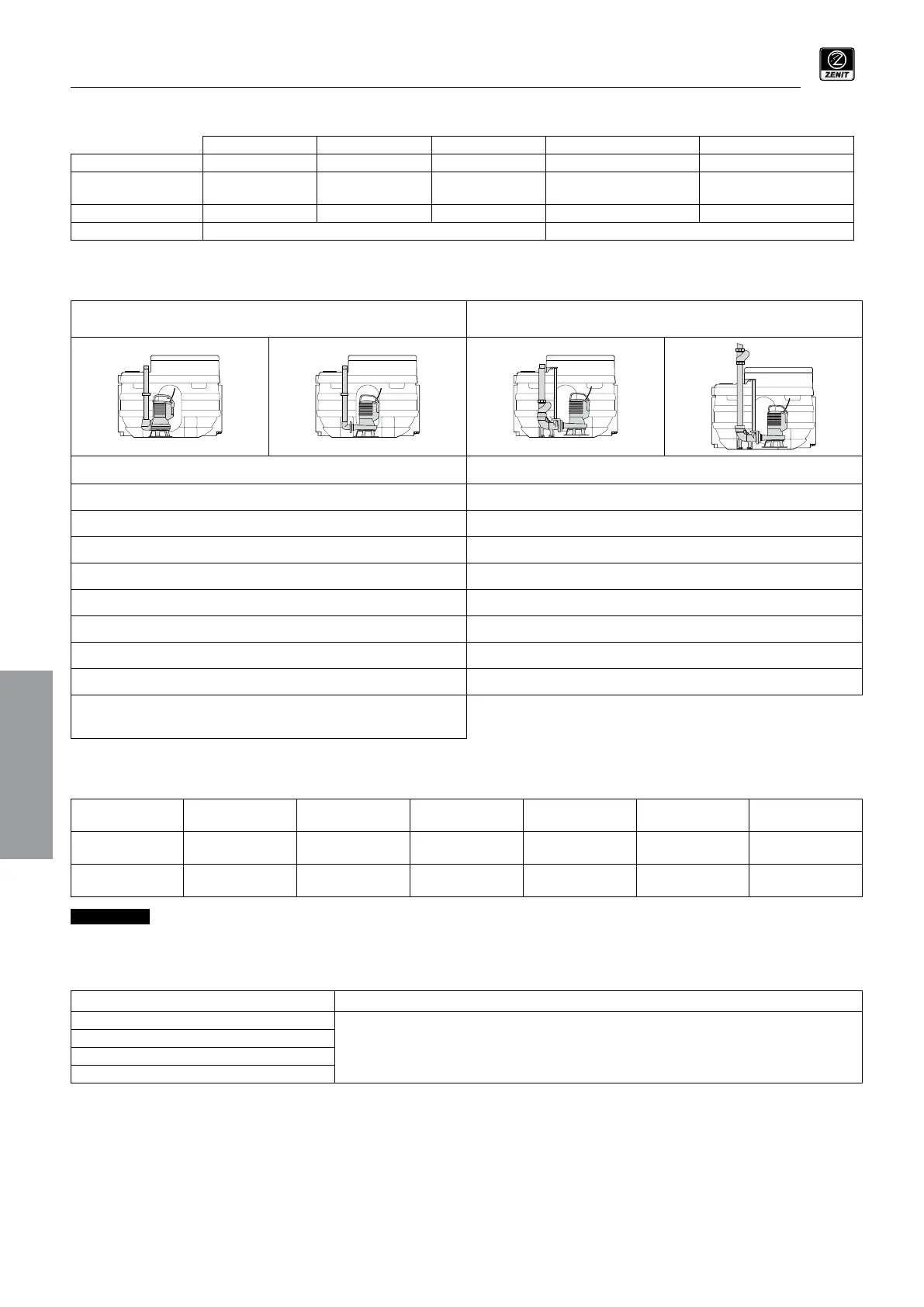

Zenit blueBOX - Page 36

36
blue
BOX - Übersetzung der originalen Gebrauchsanweisungen
2.6 Technische Merkmale
blueBOX 60 blueBOX 90 blueBOX 150 blueBOX 250 blueBOX 500
Kapazität (Liter) 60 90 150 250 500
Abmessungen (mm) 484x585 H 520 484x585 H 620 544X804 H 635
494x904 H 855
H1152 (mit Verlängerung)
1004x904 H 855
H1152 (mit Verlängerung)
Anz. Pumpen 1 1 1 1 1 - 2
Konguration FIXED FIXED - DAC
2.7 Konfigurationen
FIXED
(blueBOX 60/90/150/250/500)
Mit Kopplungseinrichtung (DAC)
(blueBOX 250/500)
Möglichkeit zur Installation von vertikalen und horizontalen Förderpum-
pen
Möglichkeit zur Installation von horizontalen Förderpumpen
Druckleitung aus PVC Ø1½" - Ø2" Kupplungsfuß (DAC)
Druckanschluss aus PVC Ø1½" - Ø2" Kugelrückschlagventil Typ VAP (optional)
Krümmer aus PVC für Modelle mit horizontaler Förderung Ø1½" Druckleitung aus PVC mit Verbindung Ø 2"
Druckleitungen aus Edelstahl (optional) Druckleitung aus Edelstahl mit Verbindung Ø 2“ (optional)
Schließring Notentleerungssystem
Anschluss für Notentleerung Schwimmer Höchststandalarm
Schwimmer Höchststandalarm (optional) Entlüftungsventil mit Aktivkohlelter
Entlüftungsventil mit Aktivkohlelter Füllstandsensor 4 ÷ 20 mA
Füllstandsensor 4 ÷ 20 mA
(optional für blueBOX 60, 90 und 150 Version Standard,
serienmäßig für blueBOX 150 Version Full Optional, 250 und 500)
2.8 Empfohlene Pumpen (nicht im Lieferumfang)
Modell Laufradtyp P2 [kW] Q [l/sec] H [m]
Förderleistung
Pumpe
Ø Druckleitung
DG bluePRO
Vortex aus
Gusseisen
0,37 - 1,5 5,1 - 12,6 7,0 - 15,3 G 1½" – G 2” 40/50
GR bluePRO
Mit Zerkleine-
rungssystem
0,74 - 1,5 4,7 - 5,6 18,0 - 27,0 G 1½" DN32PN6 40/50

Die maximale Förderleistung beim Einlauf in den Tank muss unterhalb der maximalen Förderleistung der gewählten
Pumpe liegen.
2.9 Empfohlene Schalttafeln (nicht im Lieferumfang enthalten)
Modell Beschreibung
Q1EL M 0.37÷2.2 KW - 2÷16A - AS/AV
Elektronische Steuertafel mit Selbstlernfunktion für den Direktstart von ein- und dreiphasigen
Pumpen, amperometrischer Schutz gegen Trockenlauf durch cos φ und Mindeststrom.
Für die Installation und Bedienung siehe entsprechende Anleitung
Q1EL T 0.55÷7.5 KW - 2÷15A - AS/AV
Q2EL M 0.37÷2.2 KW - 2÷16A - AS/AV
Q2EL T 0.55÷7.5 KW - 2÷15A - AS/AV
better together
DE
