17
C
A B
D
Trasporto aereo
La spedizione delle unità o dei moduli viene effettuata in
condizioni di depressurizzazione (v. procedura)
Riempimento con gas SF6
Si utilizzano le seguenti apparecchiature: bombola del gas con
manometro, adattatore della valvola di riduzione e dispositivo
di misura della pressione.
5.2. Manovre
Tutti gli interruttori possono essere manovrati attraverso la
maniglia di azionamento in dotazione.
Il sistema di interblocco meccanico interno tra l’interruttore di
manovra/sezionatore e i corrispondenti sezionatori di terra,
impedisce qualunque errore di manovra. L’azionamento del-
l’interruttore di manovra-sezionatore può essere ulteriormente
interbloccato mediante un lucchetto di chiusura. I sezionatori
di terra sono azionati da un meccanismo a scatto che garanti-
sce una chiusura rapida.
Il sezionatore di terra si chiude ruotando la maniglia di
azionamento in senso orario, e si apre ruotandola in senso
antiorario.
Per chiudere l’interruttore del trasformatore, occorre caricare il
meccanismo a molla ruotando la maniglia di azionamento in
senso orario. Per chiudere l’interruttore di manovra-sezionato-
re, si preme il pulsante ON di colore verde.
Un sistema anti-riflesso in dotazione su tutte le maniglie di
azionamento impedisce la reinserzione immediata degli inter-
ruttori.
Sezionatore combinato con fusibili.
Chiusura: Ruotare la maniglia di azionamento in senso orario per
caricare la molla di apertura/chiusura, quindi premere il pulsante ver-
de. (A)
Apertura: Premere il pulsante rosso. (B)
Nelle configurazioni dotate di interruttori, questo può aprirsi per inter-
vento del relè di protezione. Nelle configurazioni dotate di interruttori
di manovra-sezionatori con fusibili, il sezionatore può essere attivato
dal percussore del fusibile.
Indicatori meccanici di posizione:
C: Interruttore del trasformatore aperto
D: Sezionatore di terra chiuso
Transport by air
Shipment of the units or modules is made under depressurised
conditions (see procedure).
Filling with SF6 gas
The following equipment is used: gas cylinder with manometer,
reduction valve adapter and pressure metering device.
5.2. Operations
All the circuit-breakers can be operated by means of the
operating handle supplied.
The internal mechanical interlocking system between the switch-
disconnector and the corresponding earthing switches pre-
vents an operating error. Operation of the switch-disconnector
can be further interlocked by means of a padlock. The earthing
switches are operated by a release mechanism which ensures
rapid closing.
The earthing switch closes by turning the operating handle
clockwise and opens by turning it anticlockwise.
To close the transformer circuit-breaker, the spring mechanism
must be charged by turning the operating handle clockwise. To
close the switch-disconnector, press the green ON pushbutton.
An anti-reflection system fitted to all the operating handles
prevents immediate re-insertion of the circuit-breakers.

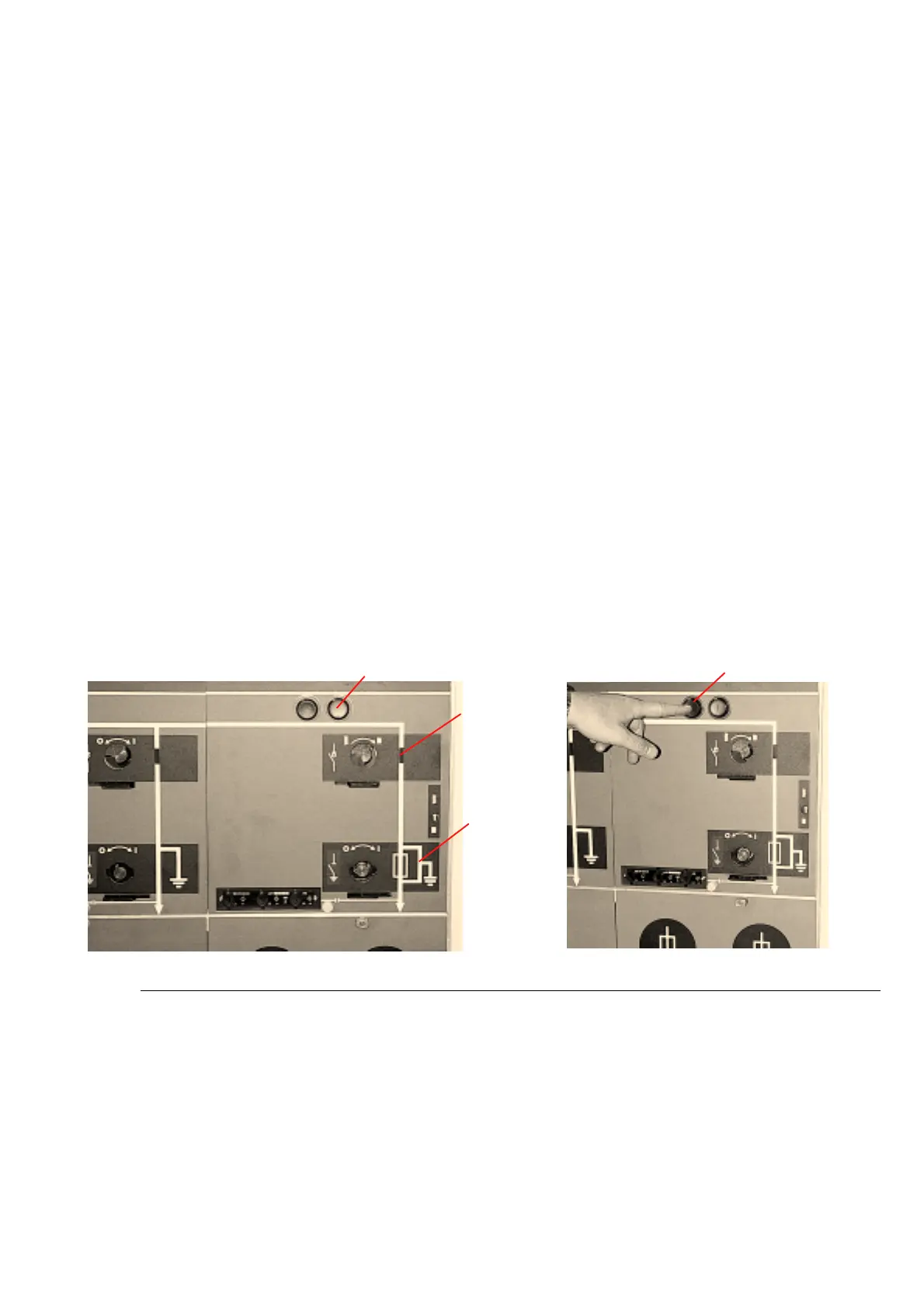

Switch-disconnector combined with fuses.
Closing: Turn the operating handle clockwise to charge the opening/
closing spring, then press the green pushbutton. (A)
Opening: Press the red pushbutton. (B)
In the configurations fitted with circuit-breakers, the latter can open
due to protection relay trip. In the configurations fitted with switch-
disconnectors with fuses, the switch-disconnector can be operated by
the fuse striker.
Mechanical position indicators:
C: Transformer circuit-breaker open
D: Earthing switch closed
Fig. 13
