6.9. Indicatore di pressione
I quadri SafeRing / SafePlus sono sempre equipaggiati da un
manometro di misura della pressione abbinabile a un disposi-
tivo elettrico che segnala l’abbassamento della pressione. Per
tale apparecchiatura è richiesto un alimentatore ausiliario.
6.10. Telaio base
I quadri SafeRing/ SafePlus possono essere installati su un
telaio base separato e predisposto per l’ingresso dei cavi da
entrambi i lati o dal retro.
Il telaio è disponibile in due diverse altezze: 290 mm e 450 mm.
6.11. Interblocco a chiave
I quadri SafeRing / SafePlus possono essere provvisti di un
sistema di interblocco a chiave tipo Ronis EL 11 AP per
interruttori, sezionatori e sezionatori di terra.
6.12. Muffola per ingresso dall’alto dei cavi di
bassa tensione
I quadri SafeRing / SafePlus possono essere forniti con una
muffola per l’ingresso dall’alto dei cavi di bassa tensione.
6.13. Cella strumenti
Il quadro SafePlus può essere dotato di una cella BT per relè
di protezione, pannelli misure e altre apparecchiature
aggiuntive.
Muffola per ingresso cavi dall’alto di bassa tensione
Junction box for low voltage cable ingress from above

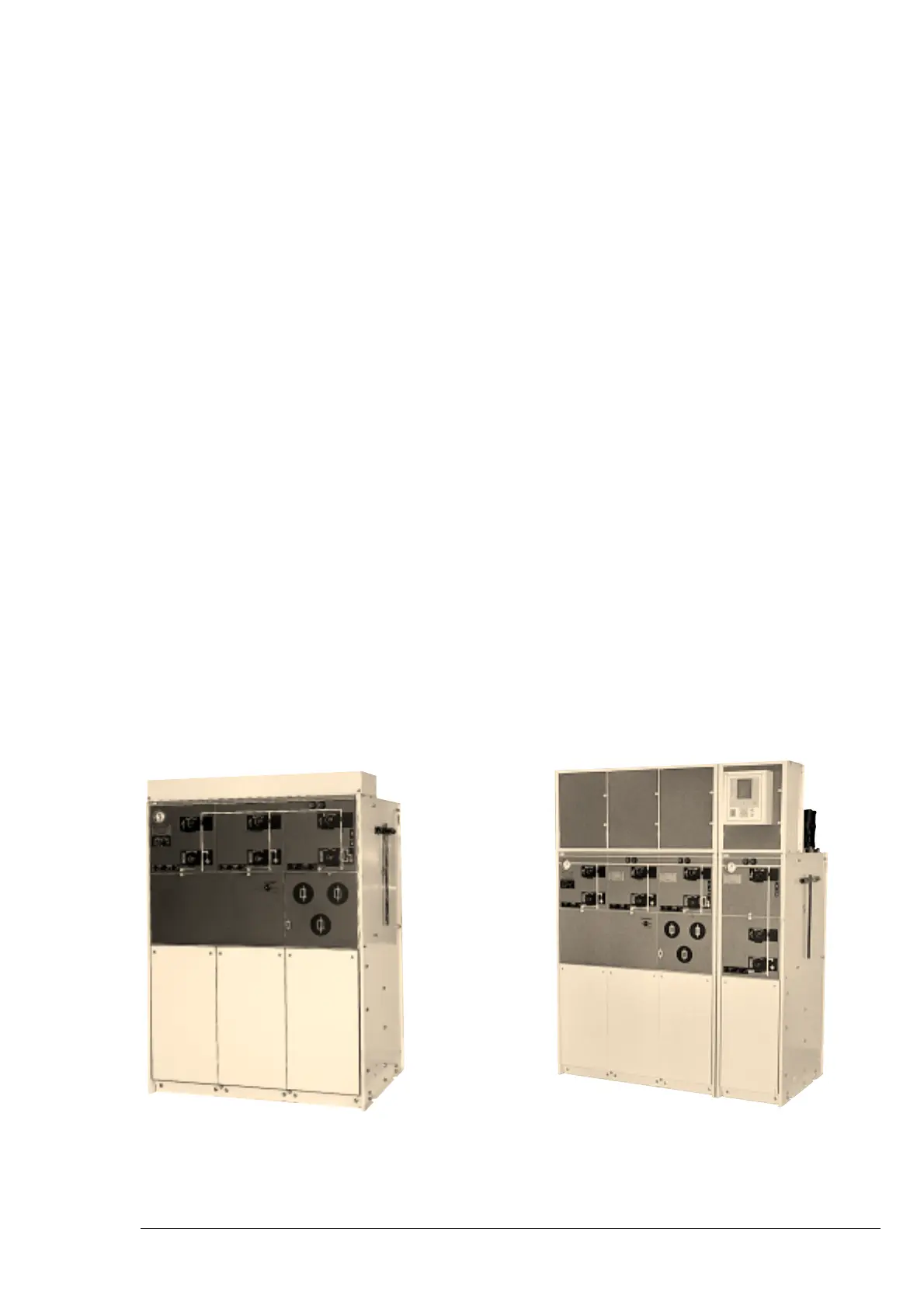

SafePlus con cella strumenti
SafePlus with instrument compartment
6.9. Pressure indicator
The SafeRing and SafePlus switchboards are always fitted
with a manometer for measuring the pressure which can be
combined with an electric device which signals a decrease in
the pressure. An auxiliary feeder is required for this apparatus.
6.10. Base frame
The SafeRing and SafePlus switchboards can be installed on
a separate base frame prepared for cable ingress on both side
or from the rear.
The frame is available with two different heights: 290 mm and
450 mm.
6.11. Key interlock
The SafeRing and SafePlus switchboards can be fitted with a
Ronis EL 11 AP type key interlock system for circuit-breakers,
switch-disconnectors and earthing switches.
6.12. Junction box for low voltage cable in-
gress from above
The SafeRing and SafePlus switchboards can be fitted with a
junction box for low voltage cable ingress from above.
6.13. Instrument compartment
The SafePlus switchboard can be fitted with a LV compartment
for protection relay, metering panels and other additional
apparatus.
