ABB SafePlus Installation, Service And Maintenance Instructions

4
NHP 304711
1. Golfare di sollevamento
2. Indicatore capacitivo di presenza tensione (a richiesta)
3. Indicatore di corto circuito (a richiesta)
4. Indicatore di pressione (a richiesta)
5. Targa caratteristiche con numero di matricola
6. Schema sinottico
7. Relè di protezione
8. Indicatore di fusibile interrotto
9. Lucchetto di chiusura
10. Cella cavi
11. Passanti di prova
12. Interblocco a chiave Ronis (a richiesta)
13. Interruttore
14. Interruttore di manovra-sezionatore con fusibile
15. Sezionatore di messa a terra
16. Isolatore
17. Arresto di emergenza per apertura/chiusura interruttore
18. Interruttore
19. Fusibili
1. Lifting eyebolt
2. Capacitive voltage indicator (on request)
3. Short-circuit indicator (on request)
4. Pressure indicator (on request)
5. Nameplate with serial number
6. Mimic diagram
7. Protection relay
8. Blown fuse indicator
9. Padlock
10. Cable compartment
11. Test bushings
12. Ronis key interlock (on request)
13. Circuit-breaker
14. Switch-disconnector with fuse
15. Earthing switch
16. Insulator
17. Emergency stop for circuit-breaker opening/closing
18. Circuit-breaker
19. Fuses

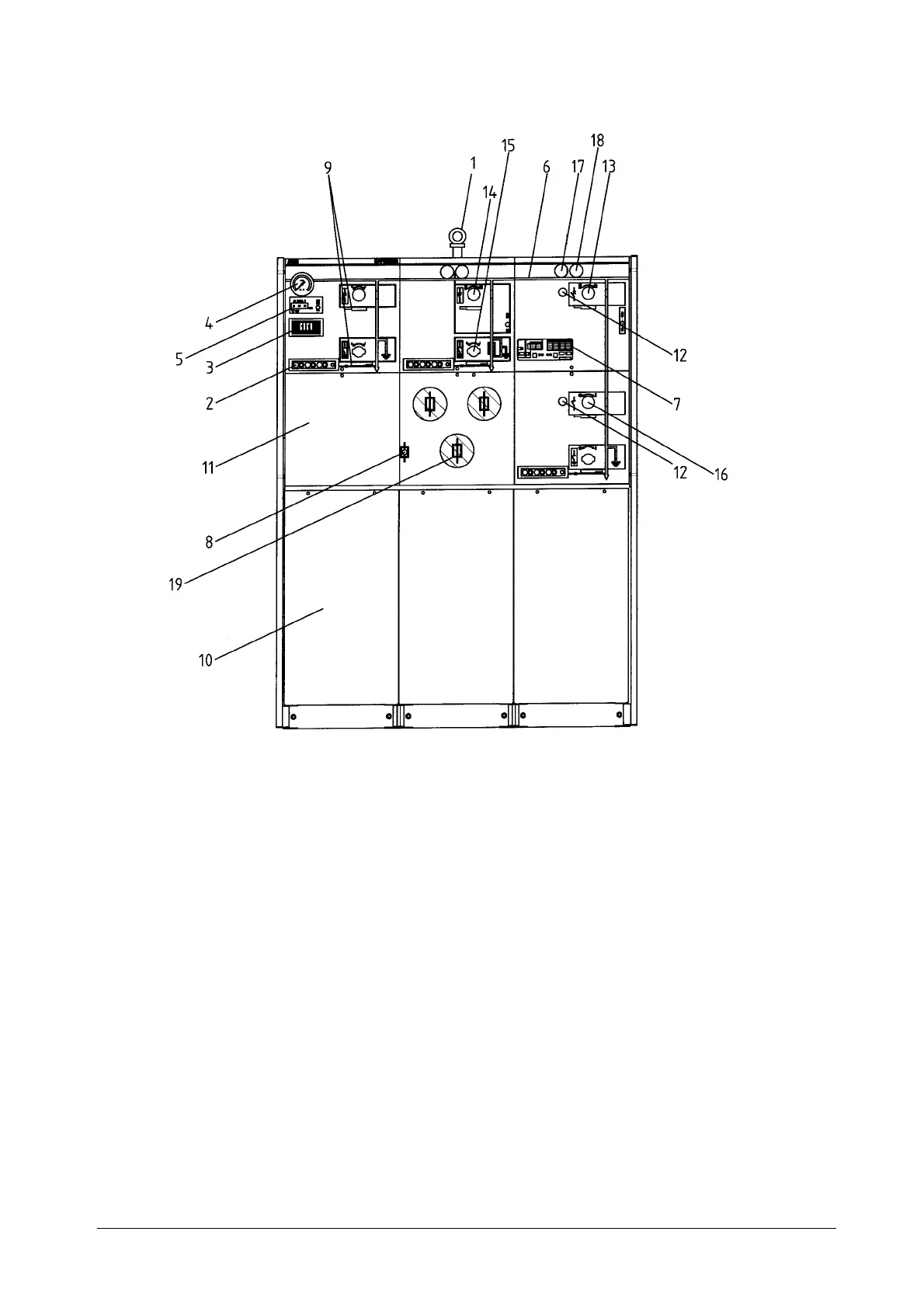

Fig. 4
1.1. Tavola dei componenti 1.1. Diagram of components

ABB SafePlus Specifications

General

Rated voltage	Up to 24 kV
Rated current	Up to 1250 A
Insulation medium	SF6 gas
Rated Lightning Impulse Withstand Voltage	125 kV
Standards	IEC 62271-200
Dimensions	Varies by configuration
Weight	Varies by configuration
Short-time withstand current	Up to 25 kA
