ABB SafePlus Installation, Service And Maintenance Instructions

29
4 5
67
8 910
11 12 13

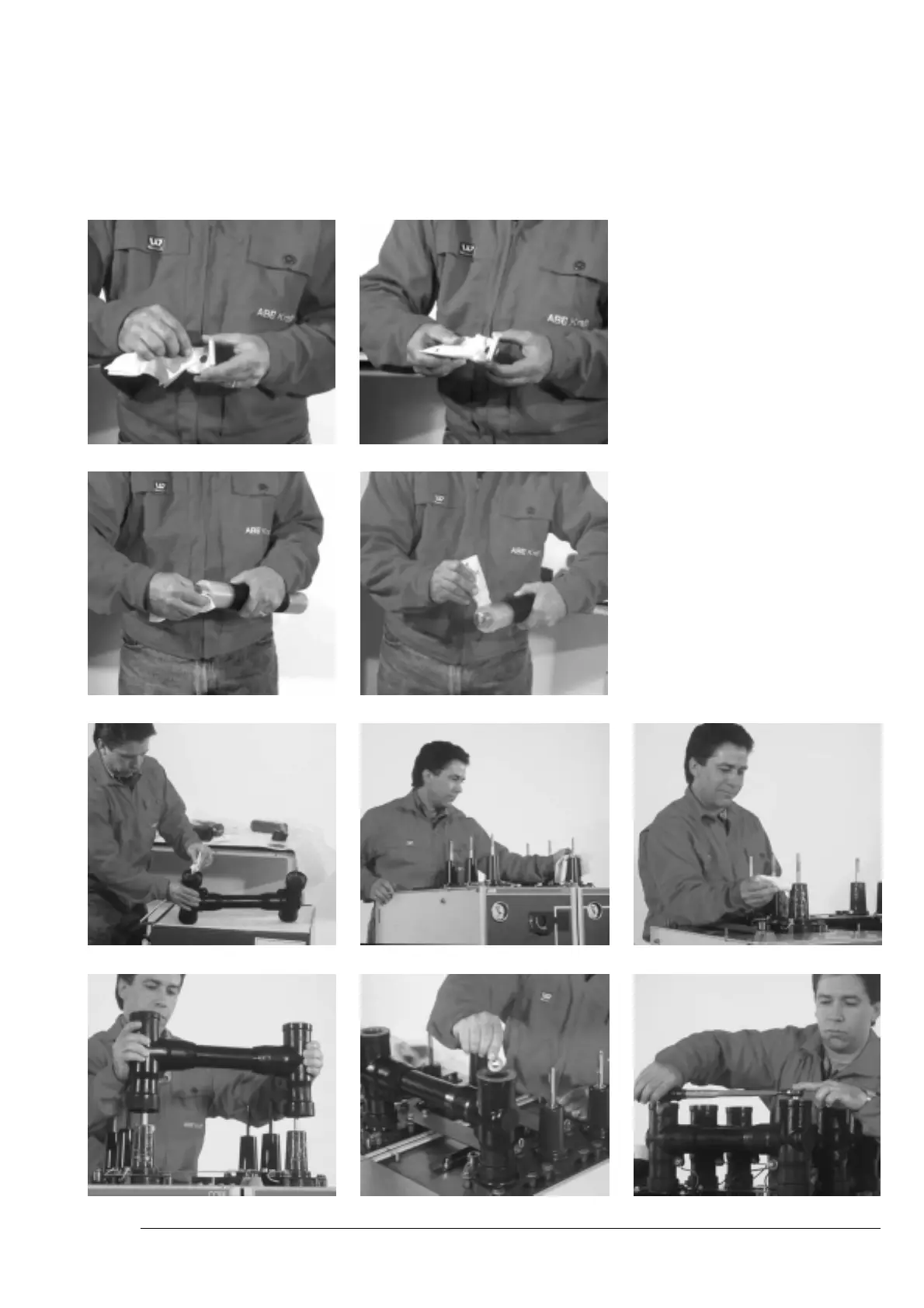

Le scanalature delle piastrine di contatto devono comba-
ciare con il perno filettato. L’adattatore deve sovrapporsi
allo strato nero conduttivo della sbarra. (Foto 4-7)
3. Pulire l’adattatore e il passante (area “B”), quindi ricoprirli
con pasta per montaggio. Inserire l’adattatore sul passan-
te. Avvitare l’asta filettata e la rondella di serraggio con il
dado con una coppia di 50 Nm (Foto 8-13)
The contact plate grooves must match with the threaded
pin. The adapter must lie over the black conductive layer of
the busbar. (Photos 4-7).
3. Clean the adapter and the bushing (area “B”), then cover
them again with assembly paste. Insert the adapter over
the bushing. Screw up the threaded rod and the tightening
washer with the nut using a torque of 50 Nm (Photos 8-13).
Fig. 24

ABB SafePlus Specifications

General

Rated voltage	Up to 24 kV
Rated current	Up to 1250 A
Insulation medium	SF6 gas
Rated Lightning Impulse Withstand Voltage	125 kV
Standards	IEC 62271-200
Dimensions	Varies by configuration
Weight	Varies by configuration
Short-time withstand current	Up to 25 kA
