ATTENTION: les raccordements électriques et l'installation des
-
-
chements électriques:
- Mesure de la résistance d'isolation de l'installation électrique.
- Test de continuité des conducteurs de protection.
-
Cependant c'est à l'installateur d'effectuer toutes les opérations
de perfectionnement dues aux exigences spécifiques.
L’appareillage se compose d'un panneau de commandes électro-
nique à encaisser dans le mur dans une boîte rectangulaire unifiée
à 3 modules (type 503).
Le panneau de commande est équipé de deux plaquettes de
recouvrement, l’une blanche et l’autre noire.
Éviter d’installer le panneau de commande dans des positions
directement exposées aux rayons solaires, aux courants d’air, à des
sources de chaleur et au flux du ventilo-convecteur. L’installer à
une hauteur d’environ 150 cm du sol, sur un mur interne climatisé.
Brancher les câbles à la boîte à bornes, comme indiqué dans les
schémas électriques.
Utiliser des câbles de 6 mètres de longueur au maximum.
INSTALLATION
106
71
Si la configuration de l’installation le permet, le panneau FMT21
peut être connecté simultanément à 2 sondes SWA.
Le câble de connexion de la sonde a une longueur de 6 mètres. La
sonde doit être reliée aux connecteurs (A) et (W) situés à l’arrière
du panneau de commandes (voir schémas électriques).
CONTROLE DE LA TEMPERATURE DE L’EAU
La sonde SWA relève la température de l’eau dans l’installation si
elle est reliée au connecteur (W).
Elle doit être positionnée sur le tuyau d’entrée en aval de la vanne
éventuelle.
La sonde SWA pour le contrôle de la température de l’eau ne peut
être utilisée que sur des installations à 2 tuyaux sans résistance
électrique.
Le contrôle de la température maximale / minimale de l’eau ne
fonctionne qu’avec la ventilation thermostatée
; en cas de
sélection de la ventilation continue
le contrôle sera désactivé.
Le contrôle sera aussi désactivé en cas de sélection
du mode de fonctionnement “ventilation seule”.
Ce contrôle permet de désactiver la ventilation si
la température de l’eau de l’installation n’est pas
adaptée au mode de fonctionnement.
Le contrôle ne se met en marche qu’au moment
où le thermostat requiert le fonctionnement en
chauffage ou rafraîchissement.

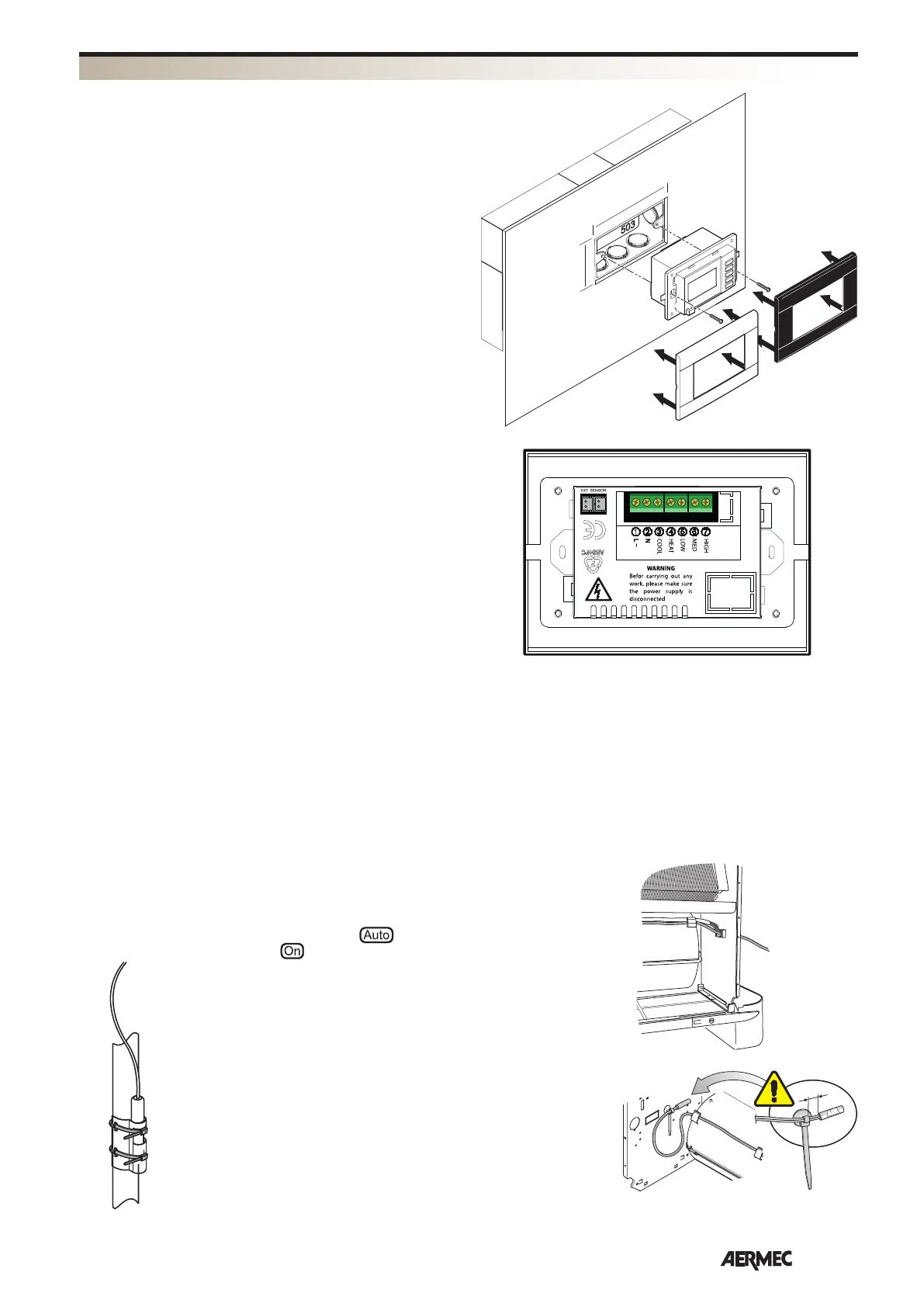

La fourniture de l’accessoire comprend aussi le
support pour sonde et les colliers de fixation du
tuyau de l’eau (voir dessin).
CONTROLE DE LA TEMPERATURE DE L’AIR
La sonde SWA relève la température de
l’air ambiant si elle est reliée au connecteur (A) et la sonde de
température de l’air, incorporée au panneau, est automatiquement
désactivée.
La sonde SWA doit être placée en un point qui lui permette de lire
correctement la température ambiante.
La proximité de
sources de chaleur,
lampes et fenêtres ou
l’exposition directe
aux rayons solaires
et aux courants
d’air empêche une
lecture correcte
de la température
ambiante.
La fourniture de
l’accessoire SWA
comprend de toute
façon aussi un collier
pour fixer la sonde sur
l’aspiration du ventilo-
convecteur (voir
dessin).
