Español
ATENCIÓN: las conexiones eléctricas, la instalación de los fan coil
y de sus accesorios deben ser efectuadas sólo por personas que
reúnan los requisitos técnico-profesionales de habilitación para la
instalación, la transformación, la ampliación y el mantenimiento
de las instalaciones y que sean capaces de verificar la seguridad y
la funcionalidad de las mismas.
eléctrica.
En este manual se muestran las indicaciones esenciales para una
De todas formas, se deja a la experiencia del técnico instalador el
perfeccionamiento de todas las operaciones según las exigencias
específicas.

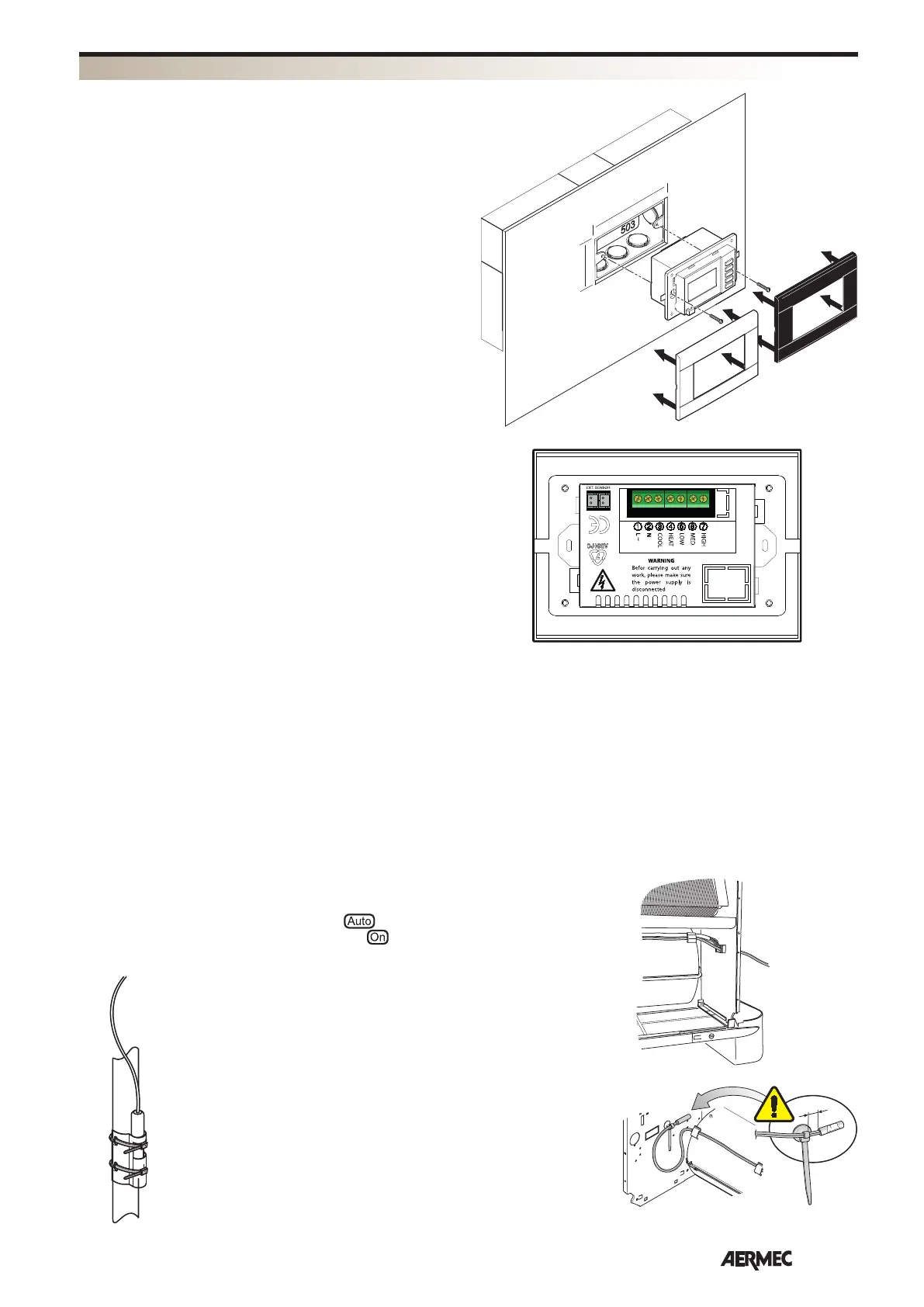

El aparato está constituido por un tablero de mandos electrónico
que debe instalarse encajado en la pared en una caja rectangular
unificada de 3 módulos (tipo 503).
El tablero de mandos posee dos placas de cobertura una de color
blanco y la otra negra.
Evitar instalar el tablero de mandos en posiciones directamente
expuestas a los rayos solares, a las corrientes de aire, a fuentes de
calor y al flujo del fan coil. Instale a una altura de aproximadamen-
te 150 cm del piso, sobre una pared interna climatizada.
Conecte los cables a la caja de conexiones como se indica en los
esquemas eléctricos.
Utilice cables de una longitud máxima de 6 metros.
INSTALACIÓN
106
71
El panel FMT21, si la configuración de la instalación lo permite,
puede conectarse simultáneamente a 2 sondas SWA.
El cable de conexión de la sonda es de 6 metros de largo.
La sonda se conecta a los conectores (A) y (W) puestos en la parte
trasera del panel de mandos (vea esquemas eléctricos).
CONTROL DE LA TEMPERATURA DEL AGUA
Si la sonda SWA está conectada al conector (W), detecta la
temperatura del agua en la instalación.
Se debe posicionar en el tubo de entrada anterior a la posible
válvula.
La sonda SWA para el control de la temperatura del agua puede
ser utilizada solo en instalaciones de 2 tubos sin resistencia
eléctrica.
El control de máxima/mínima temperatura del agua está
activo solo con la ventilación termostatada
; el control se
desactivará si se selecciona la ventilación continua
.
El control se desactivará además en el caso en el que se seleccione
el modo de funcionamiento “solo ventilación”.
Este control permite inhibir la ventilación si la
temperatura del agua de la instalación no es
adecuada para el modo de funcionamiento.
El control se activa solo en el momento en el
que el termóstato requiera el funcionamiento en
calentamiento o enfriamiento.
Con el accesorio se suministra también el
portasonda y las bandas para la fijación al tubo del
agua (vea dibujo).
El cable de conexión de la sonda es de 6 metros de
largo.
La sonda se conecta a los conectores (A) y (W)
puestos en la parte trasera del panel de mandos
(vea esquemas eléctricos).
CONTROL DE LA TEMPERATURA DEL AIRE
Si se conecta la sonda SWA al conector (A), detecta la temperatura
del aire ambiente, y automáticamente se deshabilita la sonda de la
temperatura del aire incorporada en el panel.
La sonda SWA se debe posicionar en un punto tal que pueda
detectar correctamente la temperatura del ambiente.
La cercanía a fuentes de calor, lámparas y ventanas o la
exposición directa
a los rayos solares
y a las corrientes
de aire, impiden la
detección correcta
de la temperatura del
ambiente.
Con el accesorio SWA
se suministra también
una banda para la
fijación de la sonda
en aspiración del
ventilconvector (vea el
dibujo).
