A = Connettore sonda aria • Air probe connector
Connecteur sonde air • Verbinder der Luftsonde
Conector de la sonda aire
IG = Interruttore generale • Main switch
Interupteur général • Hauptschalter • Interruptor general
M = Morsettiera • Terminal board
Boitier • Klemmleiste • Caja de conexiones
MS = Microinterruttore • Microswitch
Microinterrupteur • Mikroschalter • Microinterruptor
MV = Motore ventilatore • Fan motor • Moteur ventilateur
Ventilatormotor • Motor ventilador
PE = Collegamento di terra • Earth connection
Mise à terre • Erdanschluss • Toma de tierra
RX = Resistenza elettrica • Electric heater
Résistance électrique • El. Heizregister • Resistencia eléctrica
SWA = Sonda temperatura • Temperature probe
Sonde de la température • Temperatursonde
Sonda de la temperatura
VC = Valvola a tre vie (caldo) • Three way valves (heat)
Vanne à trois voies (chaud) • Dreiwegeventil (Heinz)
Válvula agua de 3 vías (calor)
VCF = Valvola a tre vie (caldo/freddo) • Three way valves (heat/cool)
Vanne à trois voies (chaud/froid) • Dreiwegeventil (Heinz/Kühl)
Válvula agua de 3 vías (calor/frío)
VF = Valvola a tre vie (freddo) • Three way valves (cool)
Vanne à trois voies (froid) • Dreiwegeventil (Kühl)
Válvula agua de 3 vías (frío)
W = Connettore sonda acqua • Water probe connector
Connecteur sonde eau • Verbinder der Wassersonde
Conector de la sonda agua
= Componenti forniti optional • Optional components
Composants en option • Optionsteile
Componentes opcionales facilitados
= Collegamenti da eseguire in loco
On-site wiring
Raccordements à effectuer in situ
Vor Ort auszuführende Anschlüsse
Conexiones que deben realizarse in situ

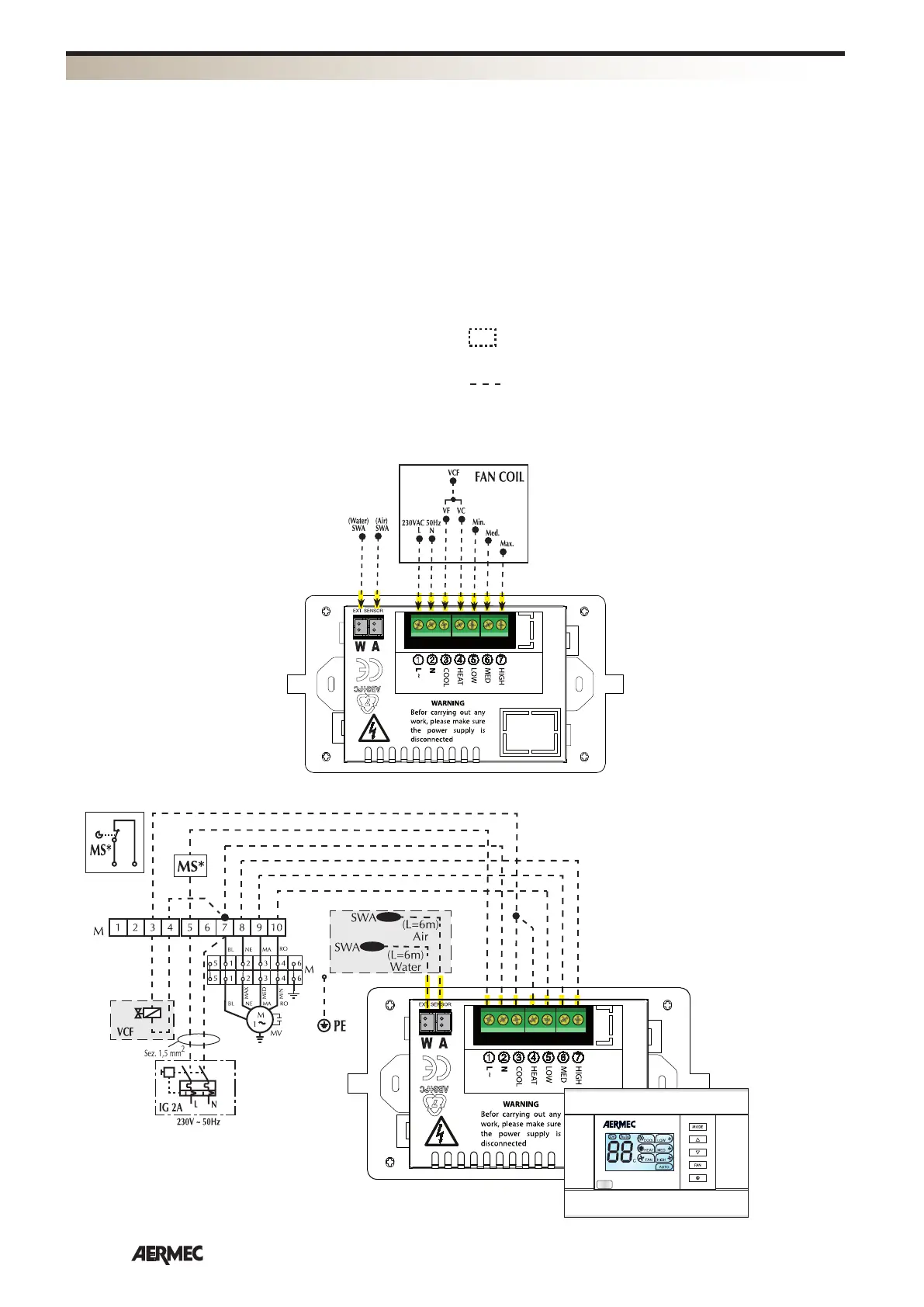

SCHEMI ELETTRICI • WIRING DIAGRAMS • SCHEMAS ELECTRIQUES • SCHALTPLÄNE • ESQUEMAS ELÉCTRICOS
FMT21
2-Leitungs-Anlagen, Fan Coil mit Ventil
