AERMEC FMT21 - Additional Wiring Diagrams; 4-Tube System Wiring; 2-Tube System with Heater Wiring

29
Gli schemi elettrici sono soggetti ad un continuo aggiornamento, è obbligatorio quindi fare riferimento a quelli a bordo macchina.
All wiring diagrams are constantly updated. Please refer to the ones supplied with the unit.
Nos schémas électriques étant constamment mis à jour, il faut absolument se référer à ceux fournis à bord de nos appareils.
Die Schaltpläne werden ständig aktualisiert, deswegen muss man sich stets auf das mit dem Gerät gelieferte Schaltschema beziehen.
El cableado de las máquinas es sometido a actualizaciones constantes. Por favor, para cada unidad hagan referencia a los esquemas suministrados con la misma.
FMT21
FMT21




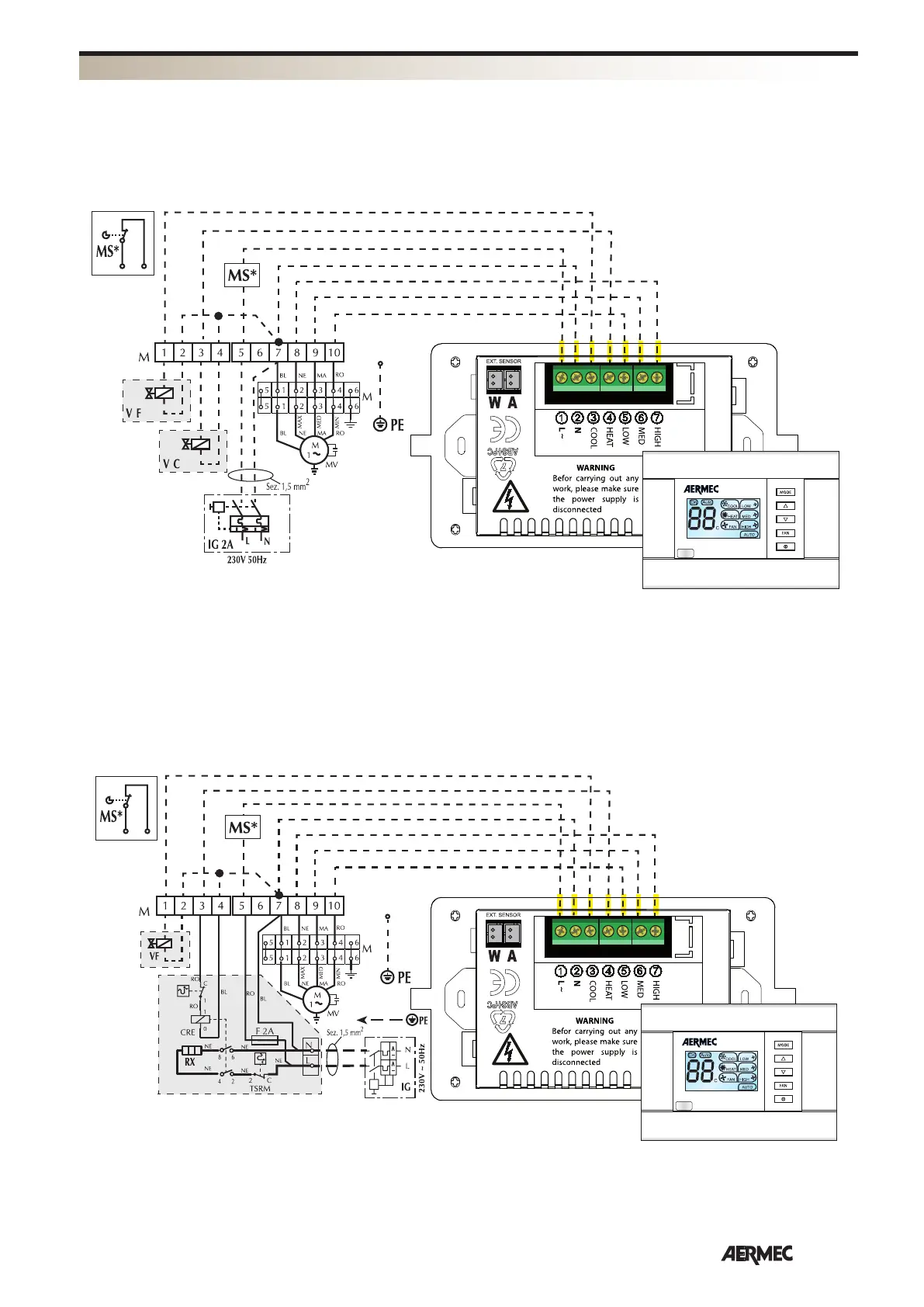

4-Leitungs-Anlagen, Fan Coil mit 2 Ventilen

SCHEMI ELETTRICI • WIRING DIAGRAMS • SCHEMAS ELECTRIQUES • SCHALTPLÄNE • ESQUEMAS ELÉCTRICOS
FMT21
FMT21



2-Leitungs-Anlagen, Fan Coil mit Ventil und elektrischem Widerstand
 y resistencia eléctrica
