2-84 Subject to Export Control, see Cover Page for details.

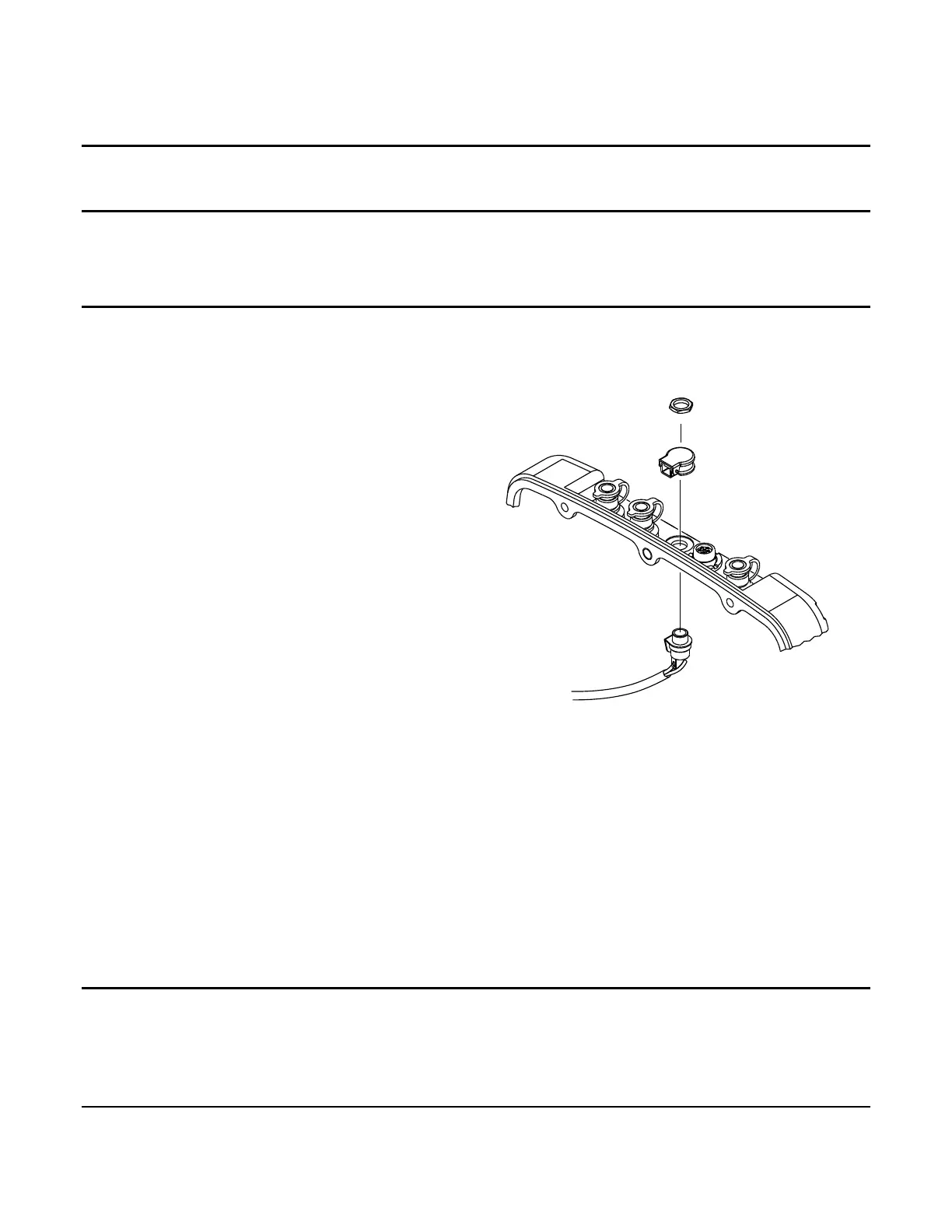

Q. DC IN Connector
DESCRIPTION
This procedure covers: Remove. Install.
PRELIMINARY PROCEDURES
Remove Battery (para 2-4A).
Open Case Assy (para 2-4C).
Remove RF Assy (para 2-4N).
REMOVE
1. Disconnect wire cable.
2. Lift up connector cap and loosen nut.
3. Remove nut and connector cap.
4. Remove DC IN Connector.
INSTALL
1. Install DC IN Connector.
2. Apply RTV.
3. Install connector cap and nut (4 in/lbs.).
4. Connect wire cable.
FOLLOW-ON MAINTENANCE
Install RF Assy (para 2-4N).
Close Case Assy (para 2-4C).
Install Battery (para 2-4A).
END OF TASK
