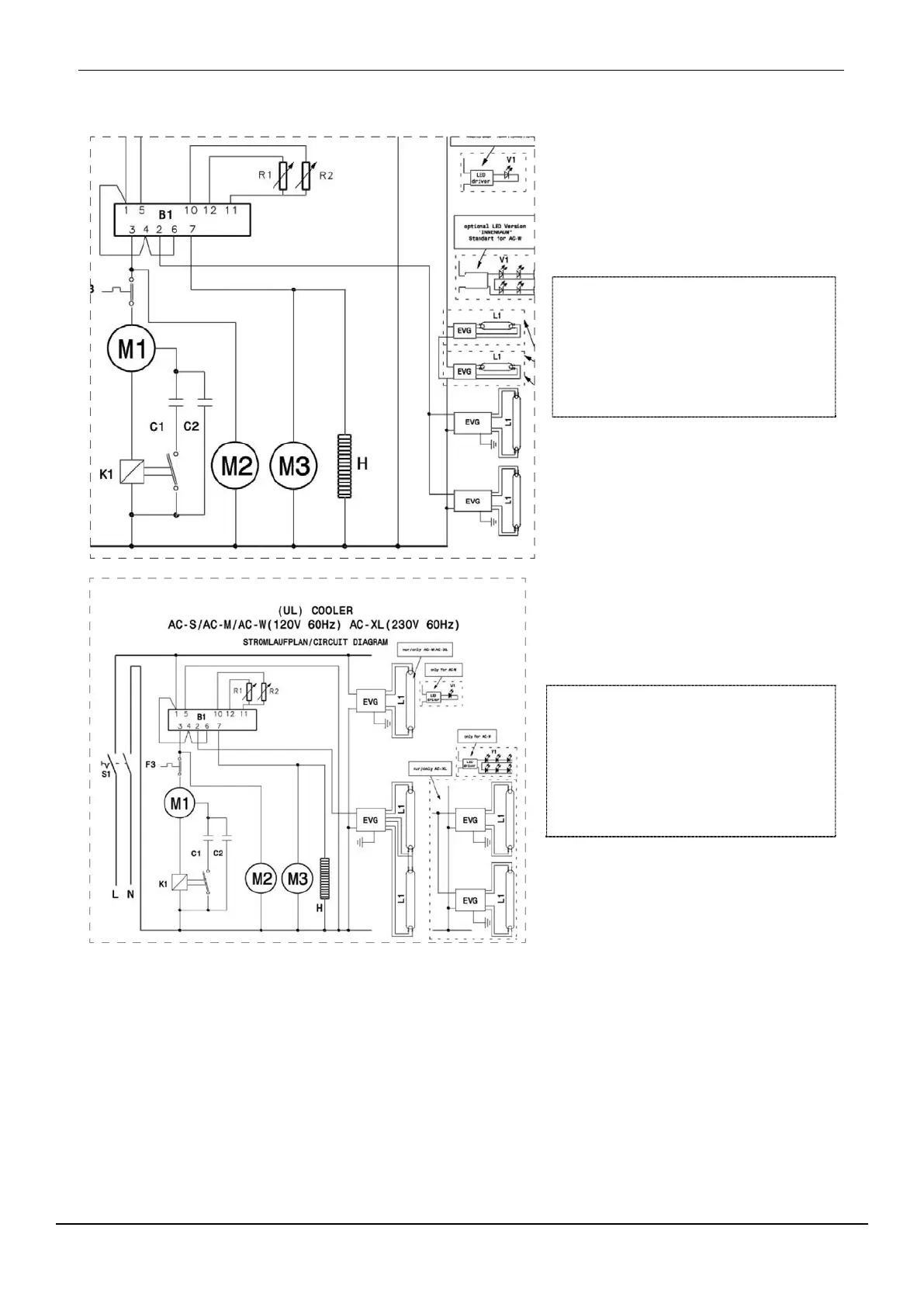

17. Esquemas eléctricos / Circuit Diagrams
B1 - Controlador electrónico / controller
K1 - Relé de arranque / starting relais
C1 - Condensador de arranque /starting capacity
C2 - Condensador de serviço / running capacity
F3 - Protecção de sobrecarga / terminal fuse
M1 - Compressor / compressor
M2 - Ventilador do condensador / condenser fan
M3 - Ventilador do evaporador / condenser fan
EVG - Balastro electrónico / electronic ballast
L1 - Lâmpadas fluorescentes / lamp
V1 - Lâmpadas LED / LED light
R1/V2 - Sensor de temperatura / temperature sensor
H - Resistências / heater
S1 - Interruptor principal / main switch
B1 - Controlador electrónico / controller
K1 - Relé de arranque / starting relais
C1 - Condensador de arranque /starting capacity
C2 - Condensador de serviço / running capacity
F3 - Protecção de sobrecarga / terminal fuse
M1 - Compressor / compressor
M2 - Ventilador do condensador / condenser fan
M3 - Ventilador do evaporador / condenser fan
H - Resistência / heater
EVG - Balastro electrónico / electronic ballast
L1 - Lâmpadas fluorescentes / lamp
V1 - Lâmpadas LED / LED light
R1/R2 - Sensor de temperatura / temperature sensor
LED
driver
