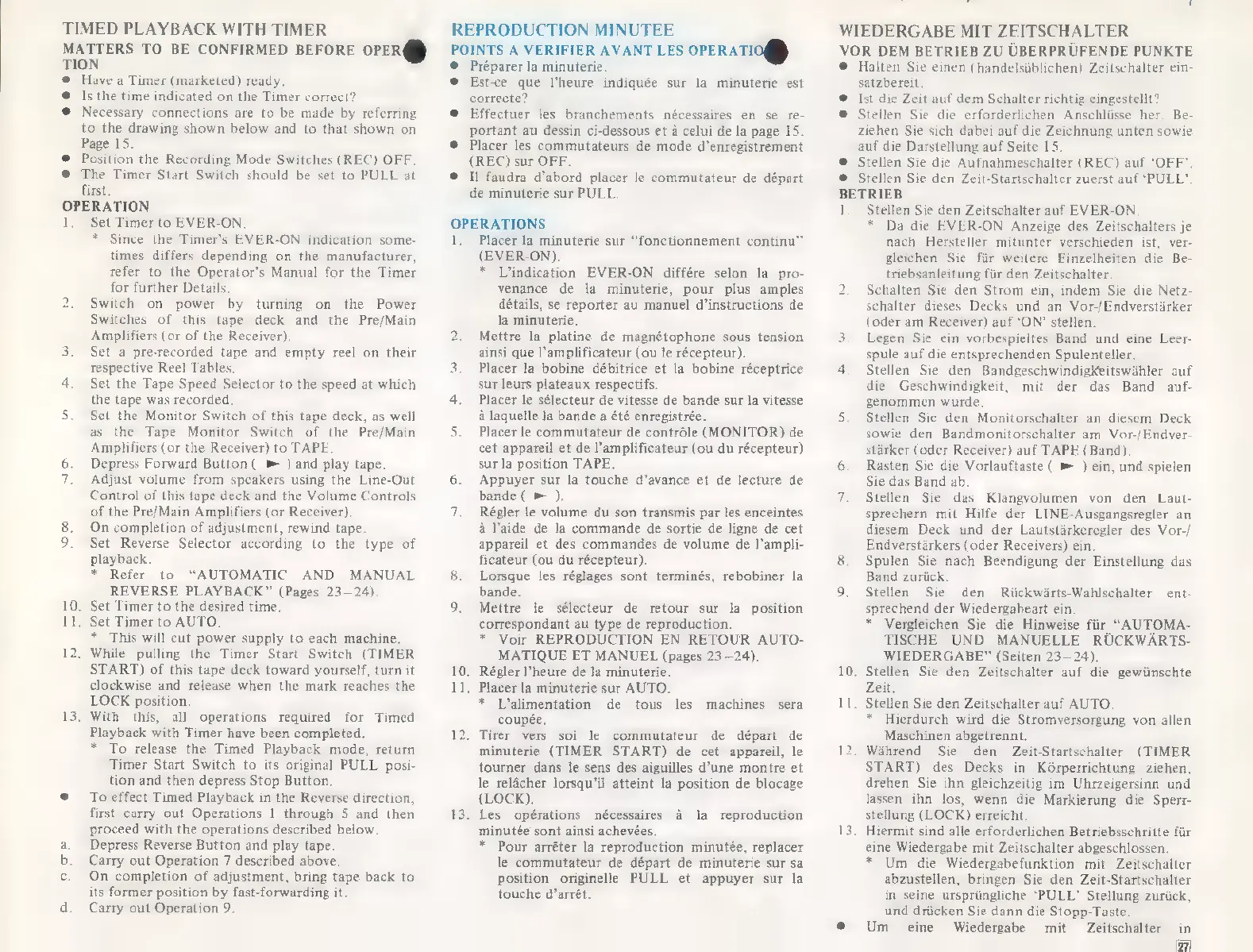

TIMED
PLAYBACK
WITH
TIMER
MATTERS
TO
BE
CONFIRMED
BEFORE
OPER)
TION
*
Have
a
Timer
(marketed)
ready.
@
Is
the
time
indicated
on
the
Timer
correct?
©
Necessary
connections
are
to
be
made
by
referring
to
the
drawing
shown
below
and
to
that
shown
on
Page
15.
*
Position
the
Recording
Mode
Switches
(REC)
OFF.
*
The
Timer
Start
Switch
should
be
set
to
PULL
at
first,
OPERATION
l.
Set
Timer
to
EVER-ON.
*
Since
the
Timers
EVER-ON
indication
some-
times
differs
depending
on
the
manufacturer,
refer
to
the
Operator's
Manual
for
the
Timer
for
further
Details.
Switch
on
power
by
turning
on
the
Power
Switches
of
this
tape
deck
and
the
Pre/Main
Amplifiers
(or
of
the
Receiver).
3.
Set
a
pre-recorded
tape
and
empty
reel
on
their
respective
Reel
Tables.
4.
Set
the
Tape
Speed
Selector
to
the
speed
at
which
the
tape
was
recorded.
5.
Set the
Monitor
Switch
of
this
tape
deck,
as
well
as
the
Tape
Monitor
Switch
of
the
Pre/Main
Amplifiers
(or the
Receiver)
to
TAPE.
Di
6.
Depress
Forward
Button
(
»
)
and
play
tape.
7.
Adjust
volume
from
speakers
using
the
Line-Out
Control
of
this
tape
deck
and
the
Volume
Controls
of
the
Pre/Main
Amplifiers
(or
Receiver).
8.
On
completion
of
adjustment,
rewind
tape.
9.
Set
Reverse
Selector
according
to
the
type
of
playback.
*
Refer
to
"AUTOMATIC
AND
MANUAL
REVERSE
PLAYBACK”
(Pages
23—24).
10.
Set
Timer
to
the
desired
time,
11.
Set
Timer
to
AUTO.
*
This
will
cut
power
supply
to
each
machine.
12.
While
pulling
the
Timer
Start
Switch
(TIMER
START)
of
this
tape
deck
toward
yourself,
turn
it
clockwise
and
release
when
the
mark
reaches
the
LOCK
position
13.
With
this,
all
operations
required
for
Timed
Playback
with
Timer
have
been
completed.
*
To
release
the
Timed
Playback
mode,
return
Timer
Start
Switch
to
its
original
PULL
posi-
tion
and
then
depress
Stop
Button.
*
To
effect
Timed
Playback
in
the
Reverse
direction,
first
carry
out
Operations
1
through
5
and
then
proceed
with
the
operations
described
below.
Depress
Reverse
Button
and
play
tape.
Carry
out
Operation
7
described
above.
c.
On
completion
of
adjustment,
bring
tape
back
to
its
former
position
by
fast-forwarding
it.
d.
Carry
out
Operation
9.
oP
REPRODUCTION
MINUTEE
POINTS
A
VERIFIER
AVANT
LES
OPERATI
Préparer
la
minuterie.
Est-ce
que
l'heure
indiquée
sur
la
minuterie
est
correcte?
Effectuer
les
branchements
nécessaires
en
se
re-
portant
au
dessin
ci-dessous
et
à
celui
de
la
page
15.
Placer
les
commutateurs
de
mode
d'enregistrement
(REC)
sur
OFF.
Il
faudra
d'abord
placer
le
commutateur
de
départ
de
minuterie
sur
PULL.
OPERATIONS
TE
»
10.
ds
Placer
la
minuterie
sur
“fonctionnement
continu”
(EVER-ON).
*
Vindication
EVER-ON
différe
selon
la
pro-
venance
de
la
minuterie,
pour
plus
amples
détails,
se
reporter
au
manuel
d'instructions
de
la
minuterie.
Mettre
la
platine
de
magnétophone
sous
tension
ainsi
que
l'amplificateur
(ou
le
récepteur).
Placer
la
bobine
débitrice
et
la
bobine
réceptrice
sur
leurs
plateaux
respectifs.
Placer
le
sélecteur
de
vitesse
de
bande
sur
la
vitesse
à
laquelle
la
bande
a
été
enregistrée.
Placer
le
commutateur
de
contróle
(MONITOR)
de
cet
appareil
et
de
l'amplificateur
(ou
du
récepteur)
sur
la
position
TAPE.
Appuyer
sur
la
touche
d'avance
et
de
lecture
de
bande
(
>
).
Régler
le
volume
du
son
transmis
par
les
enceintes
à
l'aide
de
la
commande
de
sortie
de
ligne
de
cet
appareil
et
des
commandes
de
volume
de
l'ampli-
ficateur
(ou
du
récepteur).
Lorsque
les
réglages
sont
terminés,
bande.
Mettre
le
sélecteur
de
retour
sur
la
position
correspondant
au
type
de
reproduction.
*
Voir
REPRODUCTION
EN
RETOUR
AUTO-
MATIQUE
ET
MANUEL
(pages
23—24).
Régler
l'heure
de
la
minuterie.
Placer
la
minuterie
sur
AUTO.
*
L’alimentation
de
tous
les
coupée.
rebobiner
la
machines
sera
.
Tirer
vers
soi
le
commutateur
de
départ
de
minuterie
(TIMER
START)
de
cet
appareil,
le
tourner
dans
le
sens
des
aiguilles
d'une
montre
et
le
relácher
lorsqu'il
atteint
la
position
de
blocage
(LOCK).
.
Les
opérations
nécessaires
à
minutée
sont
ainsi
achevées.
*
Pour
arréter
la
reproduction
minutée,
replacer
le
commutateur
de
départ
de
minuterie
sur
sa
position
originelle
PULL
et
appuyer
sur
la
touche
d'arrét.
la
reproduction
A
d
=
WIEDERGABE
MIT
ZEITSCHALTER
VOR
DEM
BETRIEB
ZU
ÜBERPRÜFENDE
PUNKTE
Halten
Sie
einen
(handelsüblichen)
Zeitschalter
ein-
satzbereit.
@
Ist
die
Zeit
auf
dem
Schalter
richtig
eingestellt?
*
Stellen
Sie die
erforderlichen
Anschlüsse
her.
Be-
ziehen
Sie
sich
dabei
auf
die
Zeichnung
unten
sowie
auf
die
Darstellung
auf
Seite
15.
©
Stellen
Sie die
Aufnahmeschalter
(REC)
auf
‘OFF’,
*
Stellen
Sie
den
Zeit-Startschalter
zuerst
auf
PULL”
BETRIEB
l.
Stellen
Sie
den
Zeitschalter
auf
EVER-ON.
*
pa
die
EVER-ON
Anzeige
des
Zeitschalters
je
nach
Hersteller
mitunter
verschieden
ist,
ver-
gleichen
Sie
für
weitere
Einzelheiten
die
Be-
triebsanleitung
für
den
Zeitschalter.
2.
Schalten
Sie
den
Strom
ein,
indem
Sie
die
Netz-
schalter
dieses
Decks
und
an
Vor-/Endverstürker
(oder
am
Receiver)
auf
*ON'
stellen.
3.
Legen
Sie
ein
vorbespieltes
Band
und
eine
Leer-
spule
auf
die
entsprechenden
Spulenteller.
4..
Stellen
Sie
den
Bandgeschwindigkeitswühler
auf
die
Geschwindigkeit,
mit
der
das
Band
auf-
genommen
wurde.
5.
Stellen
Sie
den
Monitorschalter
an
diesem
Deck
sowie
den
Bandmonitorschalter
am
Vor-/Endver-
stürker
(oder
Receiver)
auf
TAPE
(Band)
6.
Rasten
Sie
die
Vorlauftaste
(
m
)
ein,
und
spielen
Sie
das
Band
ab.
7.
Stellen
Sie
das
Klangvolumen
von
den
Laut-
sprechern
mit
Hilfe
der
LINE-Ausgangsregler
an
diesem
Deck
und
der
Lautstürkeregler
des
Vor-/
Endverstärkers
(oder
Receivers)
ein.
8.
Spulen
Sie
nach
Beendigung
der
Einstellung
das
Band
zurück.
9.
Stellen
Sie
den
Rückwärts-Wahlschalter
sprechend
der
Wiedergabeart
ein.
*
Vergleichen
Sie die
Hinweise
für
“AUTOMA-
TISCHE
UND
MANUELLE
RÜCKWÄRTS-
WIEDERGABE"
(Seiten
23—24).
10.
Stellen
Sie
den
Zeitschalter
auf
die
gewünschte
Zeit.
11.
Stellen
Sie
den
Zeitschalter
auf
AUTO.
*
Hierdurch
wird
die
Stromversorgung
von
allen
Maschinen
abgetrennt.
12.
Während
Sie
den
Zeit-Startschalter
(TIMER
START)
des
Decks
in
Kórperrichtung
ziehen,
drehen
Sie
ihn
gleichzeitig
im
Uhrzeigersinn
und
lassen
ihn
los,
wenn
die
Markierung
die
Sperr-
stellung
(LOCK)
erreicht.
13.
Hiermit
sind
alle
erforderlichen
Betriebsschritte
für
eine
Wiedergabe
mit
Zeitschalter
abgeschlossen.
*
Um
die
Wiedergabefunktion
mit
Zeitschalter
abzustellen,
bringen
Sie
den
Zeit-Startschalter
in
seine
ursprüngliche
‘PULL’
Stellung
zurück,
und
drücken
Sie
dann
die
Stopp-Taste.
*
Um
eine
Wiedergabe
mit
Zeitschalter
in
lez
ent-
