D
38
TECHNISCHE DATEN
Durchschnittlicher Stromverbrauch des Mikrowatt-Antriebs
Durchschnittlicher Stromverbrauch des Standard-Antriebs
Vorkehrungen beim Einbau
HzElektrische Anschlüsse sind vom Fachmann
gemäß den anerkannten Regeln der Technik aus-
zuführen. Eine Vorrichtung zur Trennung der
Kontakte vorsehen, die für jeden Pol einen Öff-
nungsabstand von mindestens 3 mm aufweist.
erfolgen, das einen Querschnitt von mindestens
dem von H05VV-F H05RR-F aufweisen muss.
Bei Beschädigung des Stromkabels ist dieses von
einem Fachmann durch ein Kabel mit denselben
Merkmalen zu ersetzen.
Vorkehrungen bei der Inbetriebnahme
Bei der Inbetriebnahme müssen alle Leitungen
sowie die Fortluftaus- und Frischlufteinlässe
angeschlossen sein.
greifen.
Vorkehrungen bei der Installation
Feuerstätten ist zuvor der Schornsteinpepe zu
informieren
Luftmenge (m
3
/h) 90 105 120 135 150 165 180 195
Leistungsaufnahme (W-Th-C)* 30,14 34,19 38,87 44,96 52,45 61,35 71,66 83,37
Luftmenge (m
3
/h) 90 120 135 150 165 180
Leistungsaufnahme (W-Th-C)* 121 131 135 138 140 150
Vor allen Ar-eiten die
Strom-versorgung unterbre-
chen und sicherstellen,
dass die Anlage nicht
unbeab-Sichtigt eingechaltet
werden kann.
Nicht am Schaltkasten
arbeiten,
wenn die
Anlage in Betrieb ist
Die Lüftungsanlage ist 24 h pro Tag in Betrieb.
Auslegung des Ventilatormodul
Motoren mit drei Betriebsgeschwindigkeiten und Wärme
Dämmung
Betriebsgeschwindigkeiten und Wärme Dämmung
Auslegung des Wärmetauschiermodul
Lufttechnische Anschlüsse
Abmessungen und Gewichte
Betriebstemperaturgrenzen
Temperatur des Installationsraums: 0 °C/50 °C. Für optimale
Effizient muss der Wärmetauscher im geheizten Volumen unter-
gebracht werden.
Temperatur Frisch-/Abluft: -7 °C/45 °C
Stromversorgung
Einphasenstrom 230 V – 50 Hz
Elektrische Sicherung
Microwatt-Antrieb: 2 A (10 A, wenn versetzte elektrische
Standard-Antrieb: 10 A
* mittlere Stromaufnahme berechnet mit 1 Stunde mit Intensivlüftungsantrieb pro Tag
39

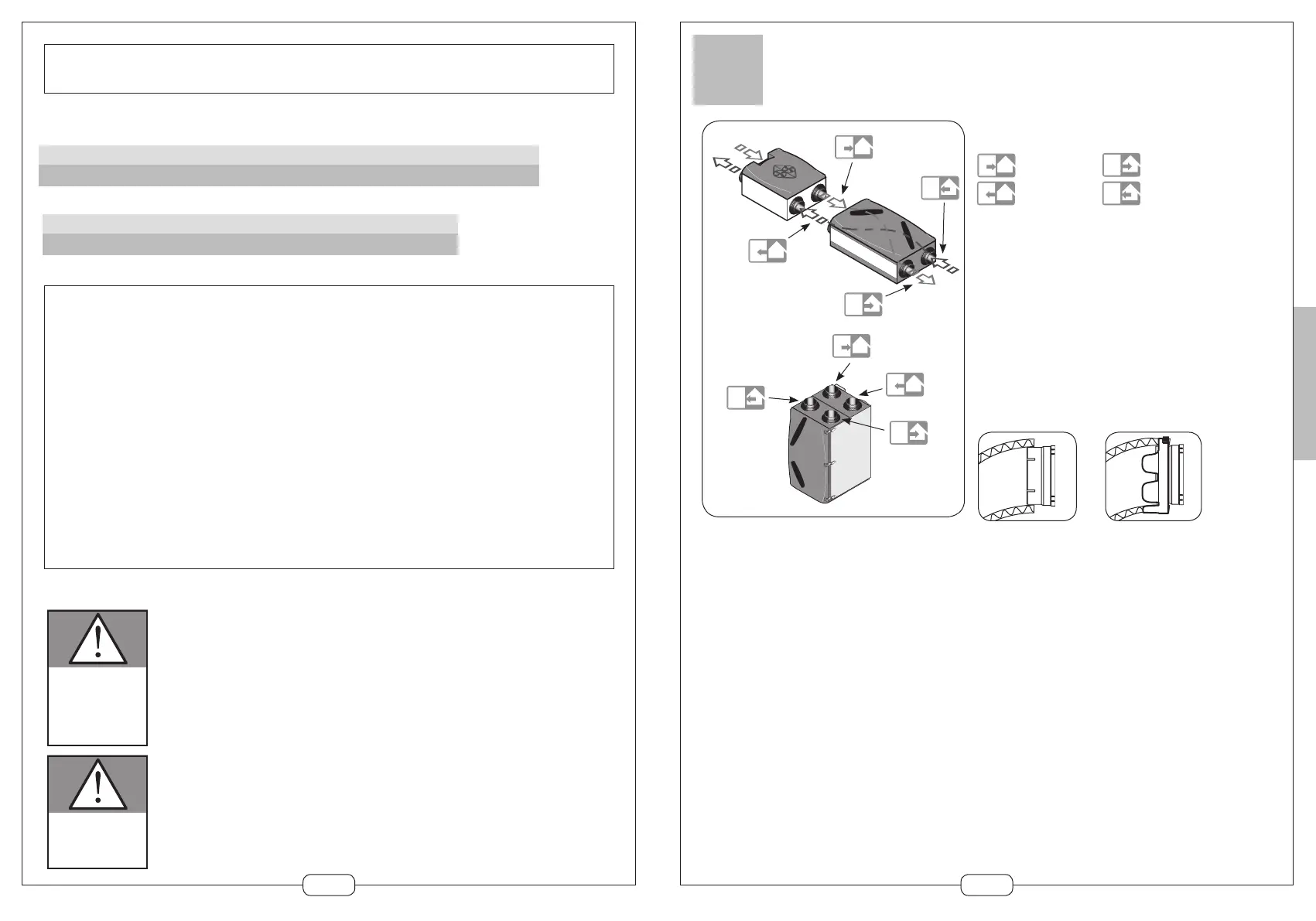

VORBEREITUNG DER INSTALLATION
Auschlusstutzen
Körperschall sind für den Anschluss an Ventilatormodul flexible
Leitungen zu verwenden: flexible Muffen oder Leitungen.
des Leitungsnetzes ist jeder Stutzen mit einem Schnellverbinder für
-
ten Volumen befinden, müssen isolierte Leitungen verwendet werden
(Einbauanleitung siehe Seite 47).
Das innere Rohr mittels
Rohrschelle am Stutzen
befestigen.
Isolierung und externes Rohr anbringen
und mit der Befestigungsschelle befestigen.
Einwandfreien Sitz und ordnungsgemäße
Abdichtung des Rohrs überprüfen.
Außenluft
Fortluft
Abluft
Vorkehrungen bei der Anbringung von isolierten, flexiblen Rohren:
