D
48

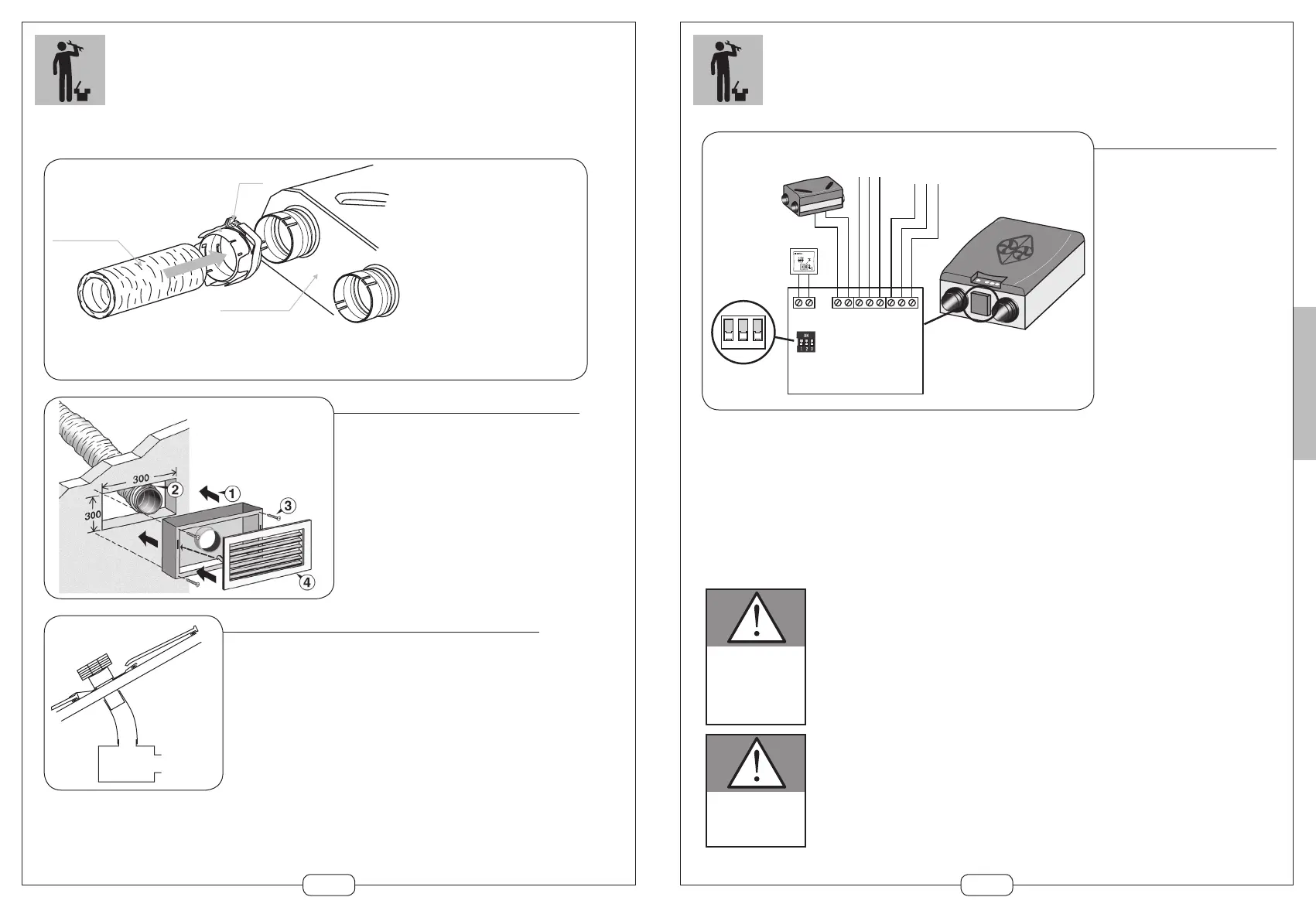

EINBAU
Flexschlauch
gedammt
Einheit
Clip
Anschluss
mit Easy Clip
Außenlufteinlass
der Fassade integrieren
Druckverlust verwenden
Die innere Leitung mittels
Rohrschelle am Stutzen
befestigen.
Isolierung und externe Leitung anbringen und mit der Befestigungsschelle befestigen.
Einwandfreien Sitz und ordnungsgemäße Abdichtung des Rohrs überprüfen.
Anschluss an die technischen Einheitene (Wärmetauscher und Ventilator)
Befestigung des Fortluft-Dachauslasses
Crimpränder vermeiden.
Ausgleich zu schaffen, auf dem die Bleifolie aufliegt.
Luftauslass senkrecht zur Dachschräge ist.
49
EINBAU
Vorkehrungen beim Einbau
Elektrische Anschlüsse sind vom Fachmann
gemäß den anerkannten Regeln der Technik aus-
zuführen. Eine Vorrichtung zur Trennung der
Kontakte vorsehen, die für jeden Pol einen Öff-
nungsabstand von mindestens 3 mm aufweist.
erfolgen, das einen Querschnitt von mindestens
dem von H05VV-F H05RR-F aufweisen muss.
Bei Beschädigung des Stromkabels ist dieses von
einem Fachmann durch ein Kabel mit denselben
Merkmalen zu ersetzen.
Vorkehrungen bei der Inbetriebnahme
Bei der Inbetriebnahme müssen alle Leitungen
sowie die Fortluftaus- und Frischlufteinlässe
angeschlossen sein.
greifen.
Vorkehrungen bei der Installation
Feuerstätten ist zuvor der Schornsteinpepe zu
informieren
Vor allen Ar-eiten die
Strom-versorgung unterbre-
chen und sicherstellen,
dass die Anlage nicht
unbeab-sichtigt eingechaltet
werden kann.
Nicht am Schaltkasten
arbeiten,
wenn die
Anlage in Betrieb ist
NL NELNEL
L = live
E = Earth
Bypass
(optional)
BUS
BCA
(Zubehör)
Stromversorgung
230 V - 50 Hz
Sichersing
2 oder 10 A
123
23
Bodenmontage
1 Bodenbefestigungs-Set (Art.-Nr.
11023144)
Deckel des Wärmetauschermoduls
einschrauben und mit Rohrleitungen
Dübel und Schrauben fixieren.
-
schen Boden und Winkel integrieren.
Abwassernetz anschließen.
achten! In die Kondensatleitung einen
Siphon einbauen – Sperrwasserhöhe
mindestens 50 mm.
