D
46

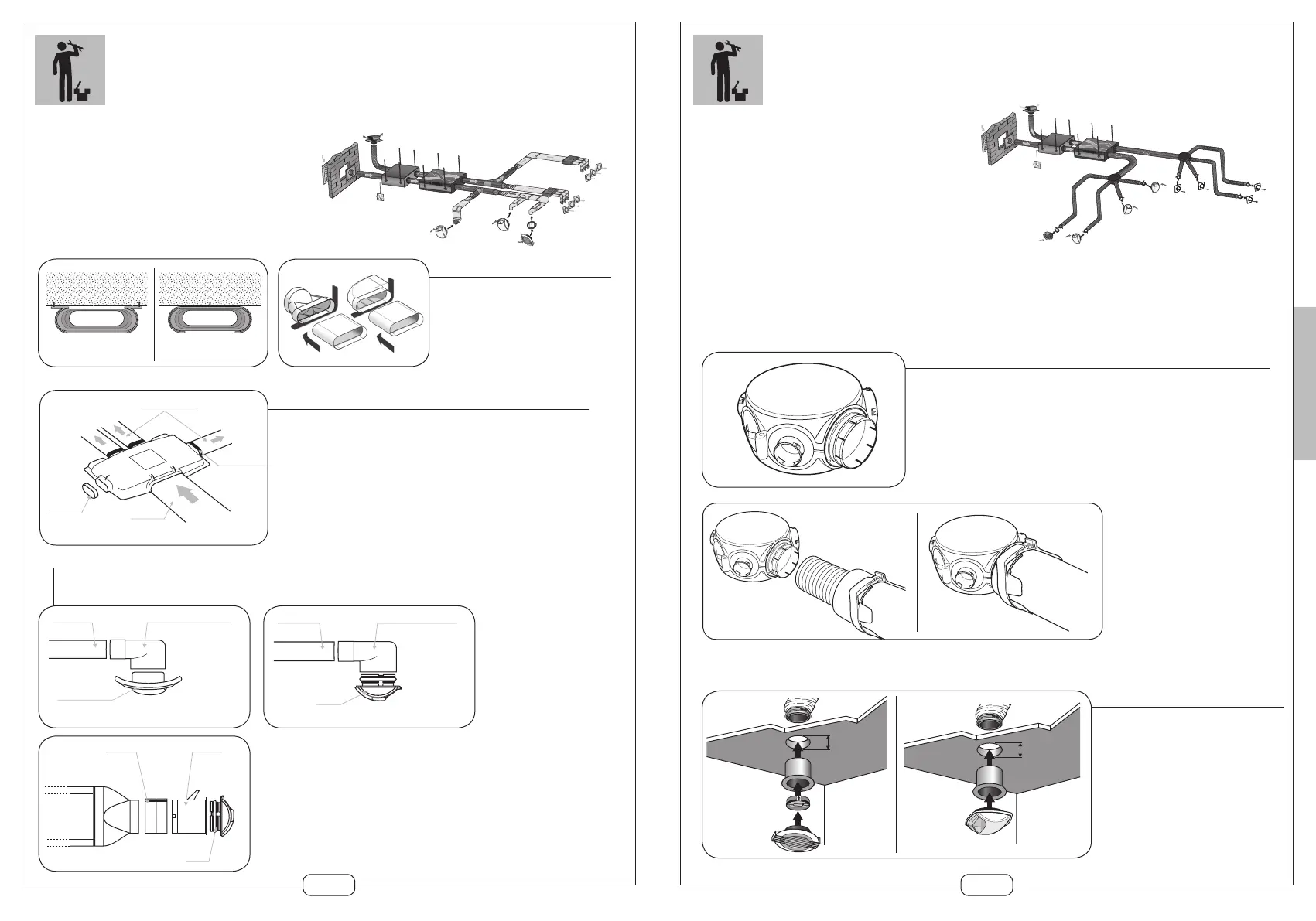

MONTAGE IN STEIFEN LEITUNGEN
Verteilerkasten
Verwendung des flachen Verteilerkastens mit 3 oder 6 Anschlüssen
Befestigung des Verteilerkastens an der Decke mithilfe von
Klebe-band
Verschluss
40x100
Flachkanal
60x200
Flachkanal 40x100
Vertikal-übergangsbogen
90° für Düse
BIO Design Ø 80
Flachkanal
100 x 40
Verbinder
BAP
Ø 125
Stutzen
Ø
125Ø 125
Vertikal-übergangsbogen
90° für Düse
BAP'SI
Ø 125
Minileitung
200 x 60
2-Punkt-
Verschraubung
1-Punkt-Verschraubung und
Clipbefestigung der Leitung im Flansch
Netz innerhalb des beheizten Volumens:
Verwendung von starren kreisförmigen
Rohren oder von Minigaines (Flachkanälen)
Wegen der besseren thermischen Bedingungen
nachdrücklich empfohlen.
Erleichterung der Einbeziehung des Netzes in das beheizte
Volumen und zur Begrenzung der Lastverluste.
Befestigung und Anschluss der
Leitungen
Den Flansch verwenden.
Um die Minileitungen miteinander zu
verbinden und eine gute Abdichtung zu
gewährleisten, das PVC-Klebeband oder
einen kompatiblen Kleber verwenden.
Anschluss an die Öffnungen
Die Öffnungen sind an das Minileitungsnetz anhand des Minileitungsanschlusses für Öffnungen anzuschließen.
Direkter Anschluss über die Krümmer der Baureihe
Minileitungen
Abstand zwischen Netz und Düse zu groß ist.
47
Verteilerkasten
Verwendung des Verteilerkastens aus isolierendem PPE
und der Anzahl (Verschlüsse)
Netz außerhalb des beheizten Volumens:
Verwendung von isolierten flexiblen
Leitungen o. isolierten kreisförmigen
Rohren.
Außerhalb des beheizten Volumens sind zwingend
isolierte 50 mm Rohre zu verwenden.
Stellen Sie die Dichtigkeit des Netzes im Bereich der
Anschluss- und Rohrstutzen durch Verwendung einer
Befestigungsschelle oder eines Spezialklebebands für
Lüftungsanlage sicher.
Darauf achten, die Leitungen nicht zu quetschen und
sie gut sichtbar zu lassen, um zu verhindern, dass sie
von jemand anders gequetscht werden.
Der Abzug muss zwigend mit einem
Dachspezialausgang für die Be- und Entlüftung an die
Außenwelt angeschlossen werden.
1 - Die innere Leitung an den
Stutzen anschließen
2 - Die Isolationsabdeckung auf der
Leitung anbringen und anhand
der Schelle Easyclip befestigen.
1
2
MONTAGE IN FLEXIBLEN LEITUNGEN
Anschluss an die Öffnungen
Decke oder die Wand drücken.
Düse in die Muffe einsetzen. Nicht
vergessen, hinter der Küchendüse/
Baddüse den Selbstverstärker anzu-
bringen.
Ø 125
Ø 125
1
2
