92

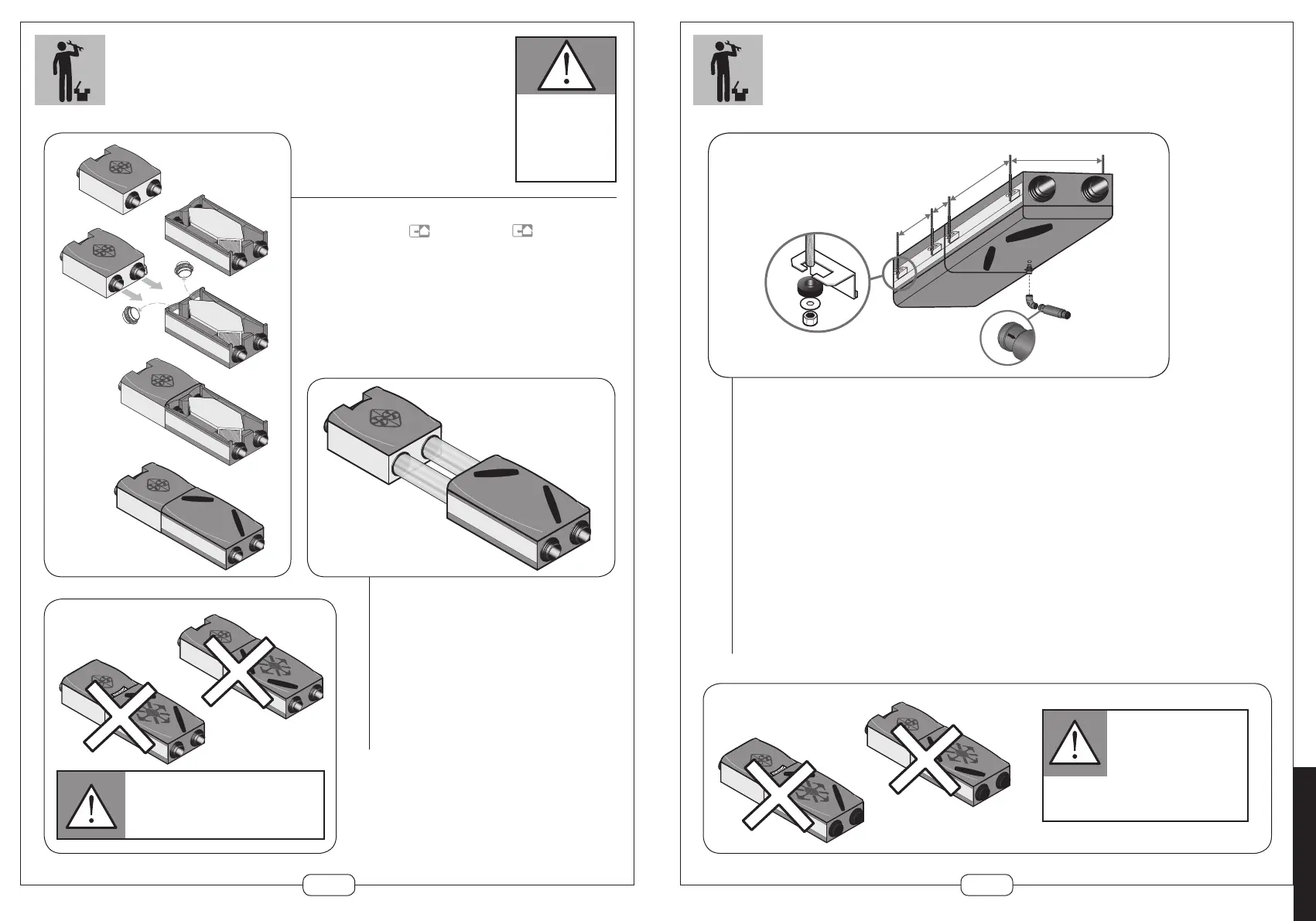

MONTAGGIO
Controllare il giusto senso
di montaggio del cassone
di ventilazione.
Per identificarlo utilizzare
del nastro adesivo
di fianco alle prese
Montaggio assemblato
Togliere gli attacchi
aria nuova e aria estratta
Togliere le guarnizioni di questi attacchi e posizionarle sulle
prese del cassone motorizzazione
Agganciare il motoventilatore al recuperatore
Possibilità di collegare il recuperatore al motoventilatore. Fissare i
piedi al motore mediante l’ausilio di 2 viti, il sistema di fissaggio sullo
scambiatore e unire i 2 componenti (forniti)
Montaggio in linea
Facilita l’integrazione del recuperatore in
ambiente riscaldato
Permette di installare il motoventilatore in un
locale tecnico (soffitta, garage, ecc.)
Per limitare la trasmissione delle vibrazioni,
utilizzare condotti flessibili o manicotti
flessibili per il raccordo aeraulico al cassone
motoventilatore
Dopo il raccordo, preferire l’impiego di canali
rigidi al fine di limitare le perdite di carico
Montaggi vietati
Attenzione al senso di posizionamento dello
scambiatore e del motore! Siano essi in modalità di
montaggio assemblato o dissociato, il recuperatore
e il motoventilatore devono sempre trovarsi nella
stessa posizione l’uno rispetto all’altro.
93
MONTAGGIO A SOFFITTO
Montaggio a soffitto
con l'apparecchiatura:
I piedini antivibranti permettono di isolare il motore dal soffitto per limitare la
trasmissione del rumore.
Opzione: il kit di sospensione a soffitto prevede 4 barre filettate, rondelle e tasselli. Prevedere 1 kit
per cassone (codice 11023117)
Forare la soletta in calcestruzzo come mostrato nello schema a fianco
8 mm)
Avvitare il raccordo di scarico della condensa allo scarico del recuperatore
Inserire la curva a gomito sulla punta
IMontare il sifone piatto sulla curva a gomito. Questo sifone funziona senza acqua. Rispettare il flusso
d’acqua (freccia)
Montaggi vietati
Attenzione al senso di
posizionamento dello
recuperatore e del motore! Siano
essi in modalità di montaggio
assemblato o dissociato, lo
scambiatore e il motore devono
sempre trovarsi nella stessa
posizione l'uno rispetto all'altro.
I
