MONTAGGIO A PARETE (orizzontale/verticale)
94
MONTAGGIO A TERRA

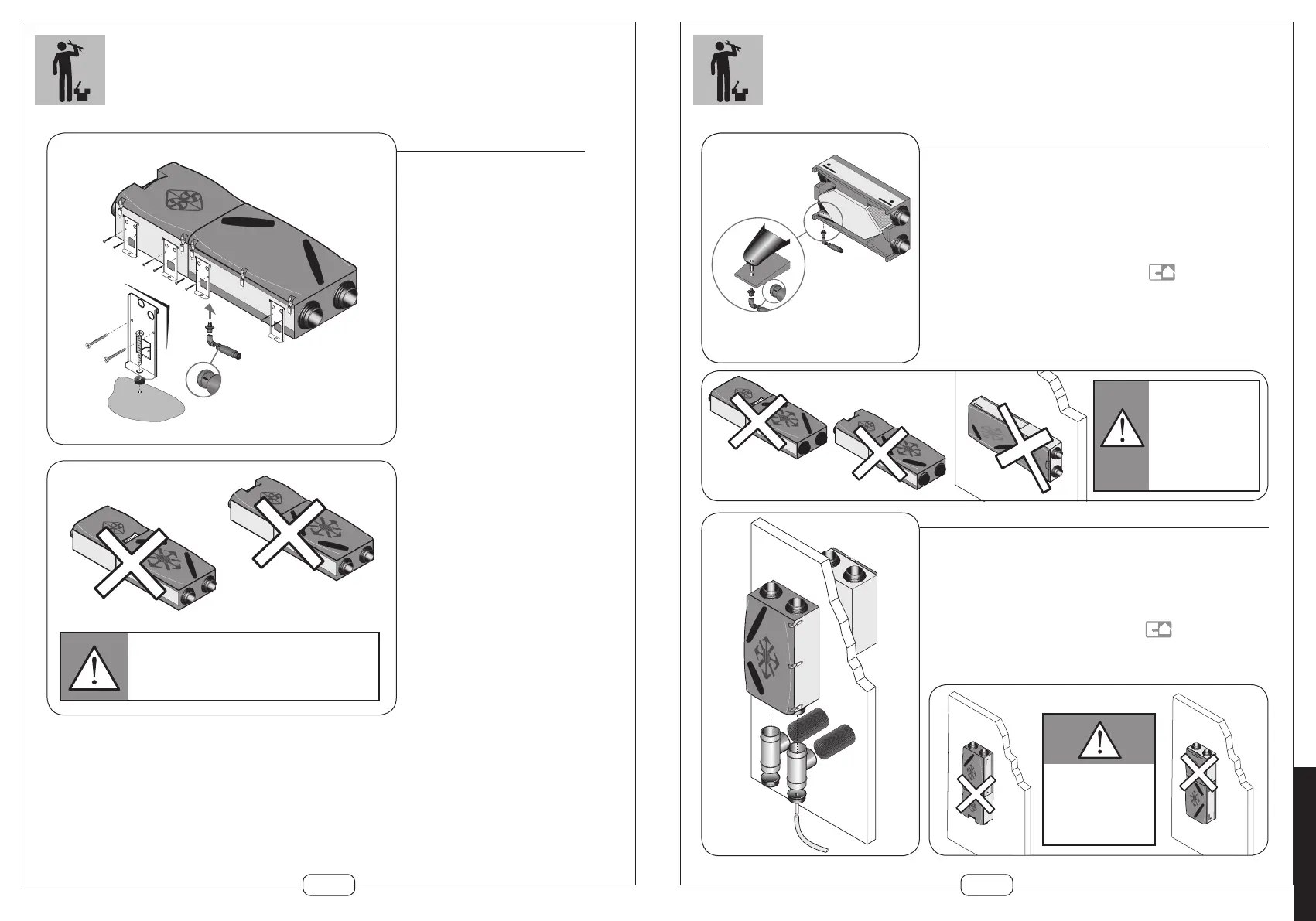

Montaggio a terra
Opzione obbligatoria: kit fissaggio a
pavimento Dee Fly. Prevedere 1 kit
per ogni cassone (codice 11023144)
Fissaggio dei piedi su ogni lato del
cassone con viti (in dotazione)
I piedini antivibrazioni permettono
di isolare il motore dal suolo per
limitare la trasmissione del rumore
Avvitare il raccordo di evacuazione
della condensa allo scarico dello
scambiatore
Inserire la curva a gomito sulla punta
Montare il sifone piatto sulla curva a
gomito. Questo sifone funziona senza
acqua. Rispettare il flusso d’acqua
(freccia)con sifone
Montaggi vietati
Attenzione al senso di posizionamento del recuperatore
e del motoventilatore!
Siano essi in modalità di montaggio assemblato o dissociato,
il recuperatore e il motoventilatore devono sempre trovarsi
nella stessa posizione l’uno rispetto all’altro.
I
Montaggio verticale del recuperatore
Opzione obbligatoria: kit fissaggio a pavimento Dee Fly.
Prevedere 1 kit per cassone (codice 11023144)
Fissaggio dei piedi su ogni lato del cassone con viti (in dotazione)
I piedini antivibranti permettono di isolare il motore dal muro per limi-
tare la trasmissione del rumore
Per permettere l’evacuazione della condensa inserire un
raccordo a T e un tappo di scarico
Aggiungere il kit evacuazione della condensa per montaggio verticale a
parete (codice 11129790)
Montaggio orizzontale a muro del recuperatore
• Opzione obbligatoria: kit fissaggio a pavimento Dee Fly. Prevedere 1 kit
per ogni cassone (codice 11023144)
Opzione obbligatoria: kit evacuazione della condensa per montaggio
orizzontale a muro
Fissaggio dei piedi su ogni lato del cassone con viti (in dotazione)
I piedini antivibranti permettono di isolare il motore dal muro per limitare
la trasmissione del rumore
Installare la vasca di recupero della condensa come descritto nelle
istruzioni fornite con il kit di evacuazione della condensa per montaggio
orizzontale a muro (codice 11023099)
Avvitare il raccordo di scarico della condensa
acqua. Rispettare il flusso d’acqua (freccia)
Montaggi vietati
Attenzione al senso di
posizionamento del recuperatore
e del motoventilatore! Siano
essi in modalità di montaggio
assemblato o dissociato, il
recuperatore e il motoventilatore
devono sempre trovarsi nella
stessa posizione l’uno rispetto
all’altro.
Montaggi vietati
Attenzione al senso
di posizionamento dello
scambiatore e del motore!
Il motore non può essere
posizionato sopra o sotto lo
scambiatore.
