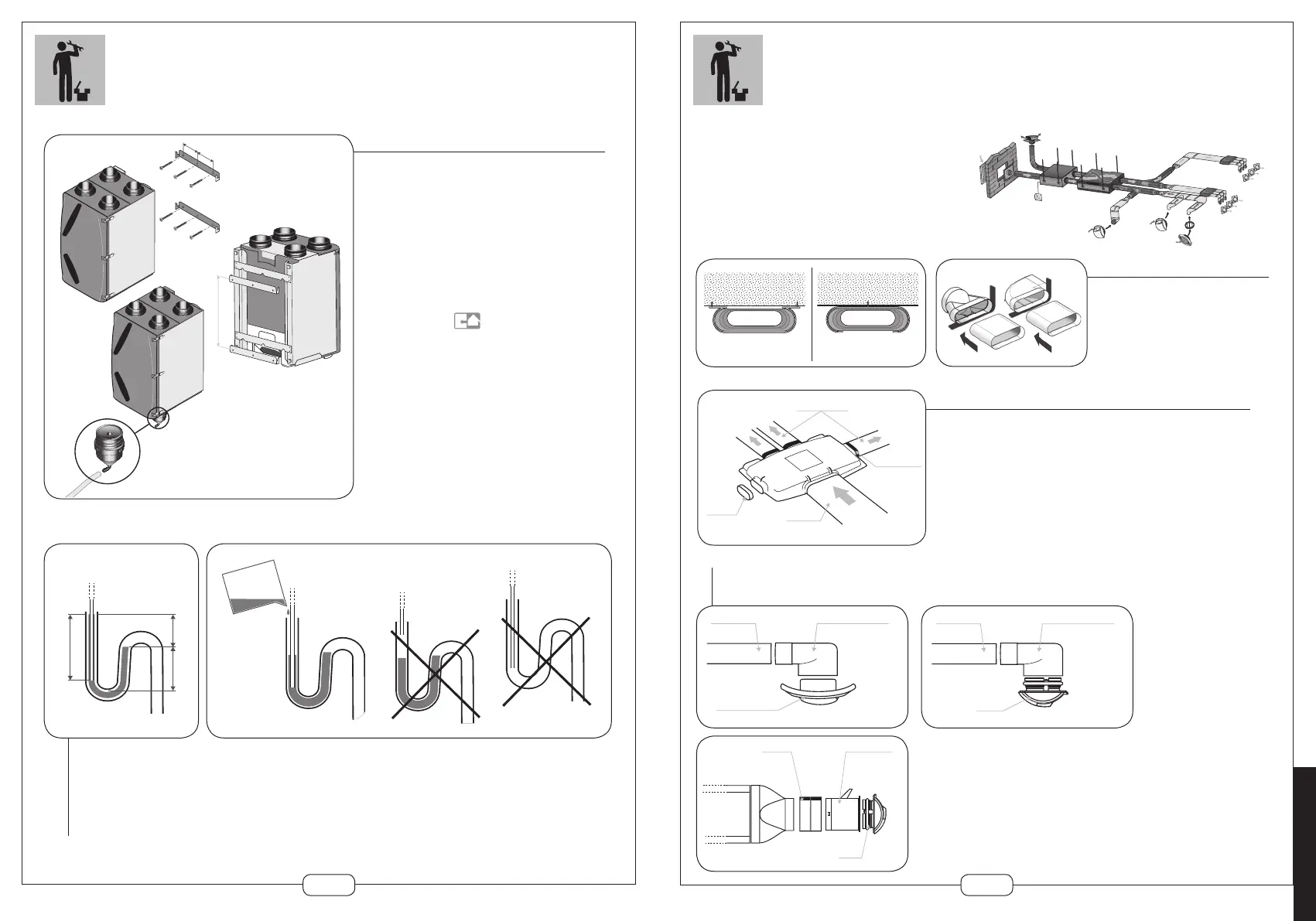

MONTAGGIO CON CANALI RIGIDIMONTAGGIO A MURO (tipo caldaia)
Montaggio tipo caldaia
Il motoventilatore, il motoventilatore e il by-pass
(opzionale) sono forniti assemblati. Il kit di fissaggio
comprende 2 squadre per il fissaggio a muro.
Per la raccolta della condensa installare il
raccordo di evacuazione della condensa come
indicato in basso .
Raccordo delle condensa
Avvitare il raccordo di evacuazione della condensa allo scarico dello scambiatore
Avvitare il raccordo di scarico al sifone diametro 32, con pendenza sufficiente e regolare
Mettere al riparo dal gelo lo scarico della condensa se necessario
Cassone riparatore
Uso del cassone ripartitore piatto a 3 o 6 prese
Fissaggio a soffitto del cassone ripartitore utilizzando le aste filettate
Banda PVC
Tappo
40x100
Minigaine
60x200
Minigaine 40x100
Curva verticale 90°
per bocchetta
BIO Design Ø 80
Minigaine
100 x 40
RF Ø 125
BAP
Ø 125
Manichetta
tridente Ø
125
Curva verticale 90°
per bocchetta
BAP
Ø 125
Minigaine
200 x 60
Viti in 2 punti Viti in 1 punto e fissaggio del
condotto alla flangia
Rete in ambiente riscaldato: uso di canali
circolari rigidi o di minicondotti
Fortemente consigliato per ragioni termiche.
Uso dei condotti ed accessori minicondotti per facilitare
l'integrazione della rete in ambiente riscaldato e limitare le
perdite di carico
Fissaggio dei condotti e raccordo
agli accessori
Utilizzare la flangia.
tra loro e garantire la corretta tenuta,
utilizzare del nastro adesivo PVC o una
colla compatibile
Raccordo alle bocchette
Raccordo diretto con i gomiti della gamma minicondotti
Raccordo con gli appositi accessori quando la distanza tra la
rete e la bocchetta è troppo grande.
530
I
Sifone per versione caldaia :
