SP
82

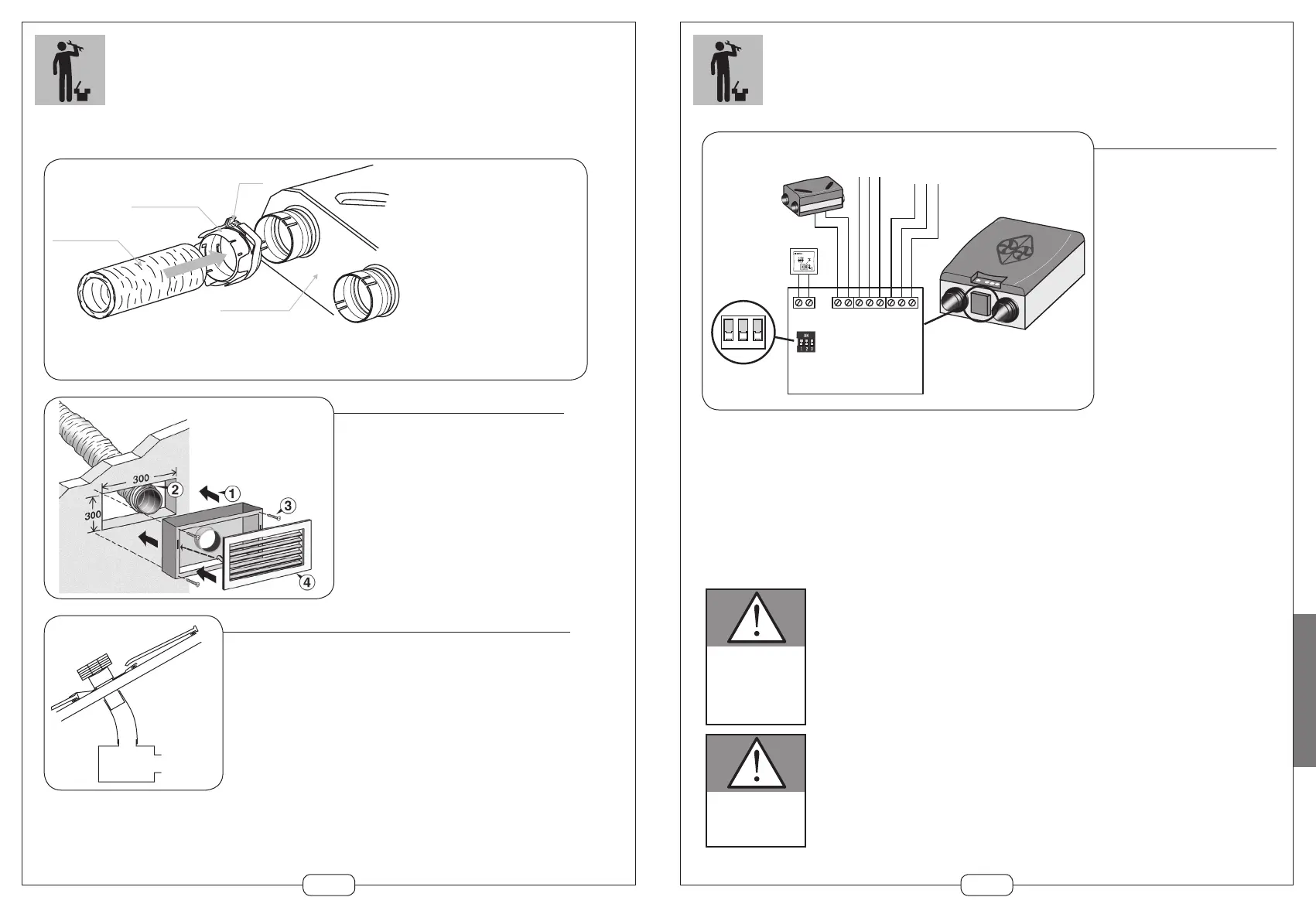

MONTAJE
Algaine aislado
Motor Dee Fly
Clip
Abrazadera
de conexión
Toma de aire nuevo
en fachada
ofrezca pocas pérdidas de carga, del tipo rejilla
AWA251 de tamaño 300 x 300
Fije el conducto interior en
el injerto con una abrazadera.
Vuelva a colocar el aislante y el conducto exterior
Verifique la buena fijación y la buena estanqueidad del conducto.
Conexión a los órganos técnicos (intercambiador y motorización)
Fijación de la salida de tejado
zonas cercanas al engatillado.
una fijación en el sentido de los dinteles para soportar la placa de plomo.
orientada aguas abajo de la cubierta.
83
MONTAJE
Precaución de montaje
un profesional según las reglas de la norma
NF C 15-100 o según las normas en vigor en
el país de instalación. Prever un dispositivo de
separación de los contactos que tenga una distan-
La conexión eléctrica sólo se podrá realizar por
medio de un cable flexible que deberá tener una
sección al menos igual a la del H05VV-F o H05RR-F.
deberá ser sustituido por un profesional
mediante un cable de la misma referencia respe-
tando la regla de la NF C 15-100.
Precaución de puesta en marcha
conductos, así como la expulsión y la toma
de aire nuevo, deberán estar conectados.
de aspiración o de impulsión.
Cortar la alimentación
eléctrica antes de cualquier
operación y asegurarse
de que el cajón no puede
ponerse en funcionamiento
accidentalmente
No manipular el cajetín
eléctrico cuandola caja
motorización está
en funcionamiento
NPhNTPhNTPh
By-pass
(opción)
BUS
BCA
(accesorio)
Alimentación
230 V - 50 Hz
Protection
2 o 10 A
123
23
Configuración del producto con los
switchs
Switch n
o
1 : gestión del desescarche
Utilización del Dee Fly sin batería de
precalentamiento: se colocará en off
imperativamente
Utilización del Dee Fly con batería de
precalentamiento:
- Posición off: desescarche por
desequilibrio de los caudales de
extracción/insuflación.
- Posición on: desescarche sin
desequilibrio de los caudales de
extracción/insuflación.
Switch no 2 : gestión del by-pass :
- Posición off : abertura/cierre
automática. (posibilidad de
abertura/cierre en manual, pero
vuelta al modo automático 3h
después)
- Posición on: abertura/cierre
manual. Sin temporización.
