SP
80

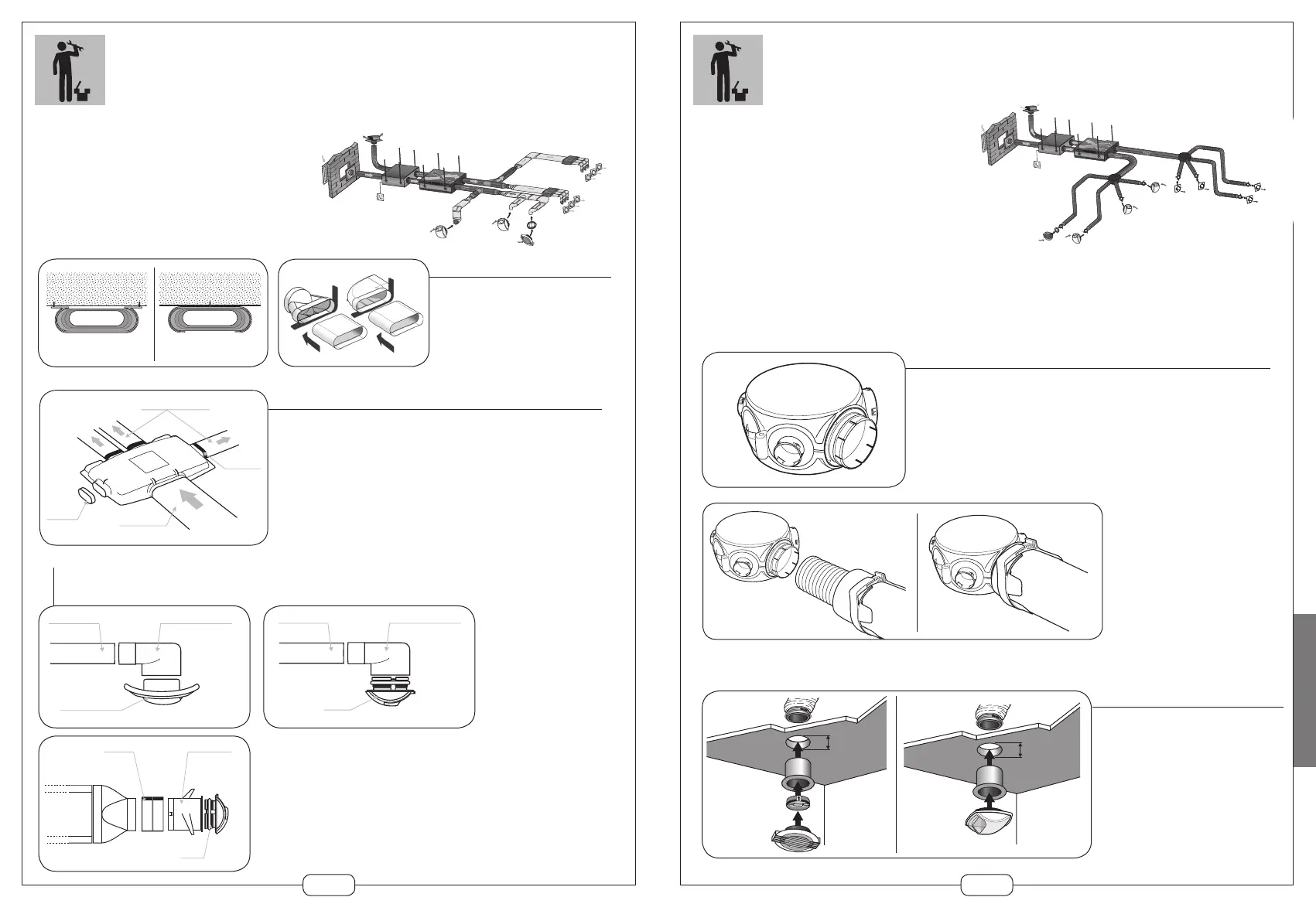

MONTAJE CON CONDUCTO RÍGIDO
Cajón repartidor
Utilización del cajón repartidor plana de 3 ó 6 picados
Fijación cajón repartidor al techo con varillas roscadas.
Cinta PVC
Tapón
40x100
Miniconducto
60x200
Miniconducto 40x100
Codo vertical 90°
para boca
BIO Design Ø 80
Miniconducto
100 x 40
RF Ø 125
BAP'SI
Ø 125
Manguito
tridente Ø
125
Codo vertical 90°
para boca
BAP'SI
Ø 125
MIniconducto
200 x 60
Atornillamiento en 2
puntos
Atornillamiento en 1 punto y
fijación con clip del conducto
en la brida
Red en volumen calefactado: utilización
de conductos circulares rígidos o de
miniconductos
Fuertemente aconsejado por razones térmicas.
Utilización de los conductos y accesorios miniconducto para
facilitar la integración de la red en el volumen calentado y
limitar las pérdidas de carga.
Fijación y conexión de los conductos
Utilizar la brida.
Para conectar los miniconductos entre
sí y asegurar una buena estanqueidad,
utilice la cinta adhesiva PVC o un
pegamento compatible.
Conexión a las bocas
Las bocas deben estar conectadas a la red miniconducto con el racor miniconducto para boca.
Conexión directa por codos de la gama miniconducto.
Conexión mediante accesorios previstos cuando la distancia es
demasiado grande entre la red y la boca.
81
Cajón repartidor
Utilización de un cajón repartidor en PPE aislante
Red fuera del volumen calefactado:
utilización de conductos rígidos aislados
circulares o miniconducto aislado
Fuera de volumen calefactado, es imperativo utilizar
conductos con aislante de 50 mm de espesor.
Asegurese de la estanqueidad de la red a nivel de los
manguitos y de los injertos añadiendo una abrazadera
de fijación o cinta adhesiva especial VMC.
Tenga cuidado con no aplastar los conductos, y en
dejarlos visibles para evitar que sean aplastados por
otra persona.
La expulsión debe conectarse obligatoriamente al
exterior con una salida de tejado especial VMC.
1 - Conectar el conducto interior
al injerto.
2 - Llevar el revestimiento aislante
hasta el conducto, y fijarlo con
una abrazadera easyclip.
1
2
MONTAJE CON CONDUCTO RÍGIDO
Conexión a las bocas
la pared girándolo.
olvidar instalar el autoamplificador
detrás de la boca de cocina.
Ø 125
Ø 125
1
2
