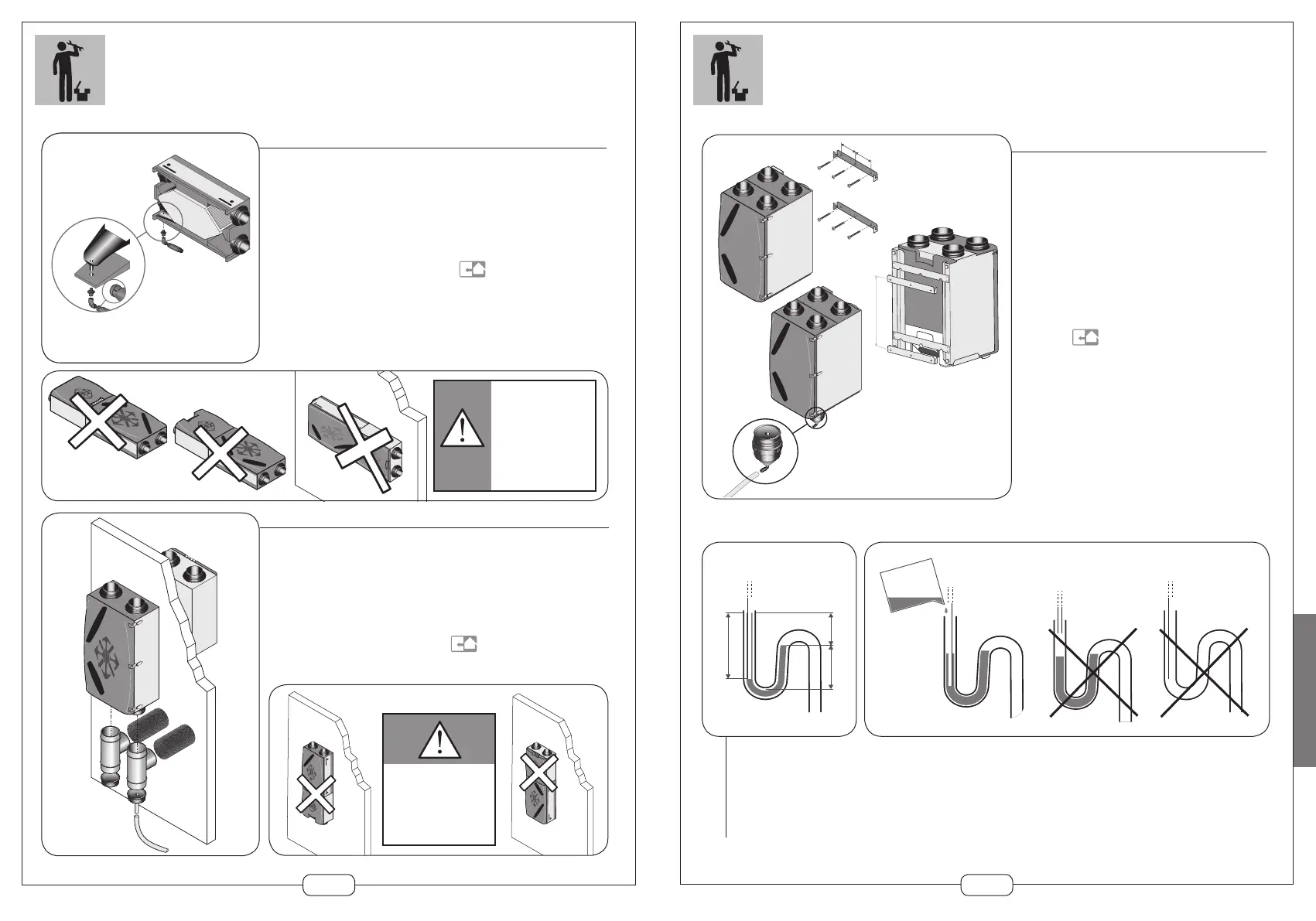

MONTAJE MURAL (horizontal/vertical)
79
MONTAJE MURAL (tipo caldera)
Montaje tipo caldera
El conjunto motorización, intercambiador y by-pass
(opción) se entrega ensamblado. Se suministra un kit
de fijación que incluye 2 escuadras de fijación.
Para la recogida de condensados, instalar el terminal
de evacuación de condensados en la expulsión del
intercambiador tal y como se indica en el esquema
adjunto .
Conexión de los condensados
Atornillar el terminal de evacuación en el intercambiador, a nivel de la expulsión.
Conectar el terminal de evacuación al sifón en diámetro 32, con una pendiente suficiente y regular.
Si fuera necesario, proteger los condensados contra los riesgos de helada.
530
Montaje vertical del intercambiador
Opción obligatoria: kit de fijación suelo Dee Fly.
Prever un kit por intercambiador y motorización (código 11023144)
Fijación de las patas en cada lado de la unidad mediante tornillos (suministrados)
Los soportes antivibratorios permiten desolidarizar la motorización del muro con
el fin de limitar la transmisión de ruidos inducidos.
Para permitir la evacuación de los condensados, insertar una Te y un tapón con
desagüe en la expulsión del intercambiador .
Añadir el kit de evacuación de los condensados para montaje mural vertical
(código 11129790)
Montaje mural horizontal del intercambiador
• Opción obligatoria: kit de fijación suelo Dee Fly. Prever 1 kit por intercambiador
y motorización (código 11023144)
Opción obligatoria : kit de evacuación de los condensados para montaje mural
horizontal
Fijación de las patas en cada lado de la unidad mediante
tornillos (suministrados)
Los soportes antivibratorios permiten desolidarizar la motorización del muro
con el fin de limitar la transmisión de ruidos inducidos.
Montar en la expulsión del intercambiador la bandeja de condensados,
tal y como se describe en el manual entregado con el kit de evacuación de los
condensados para montaje mural horizontal (código 11023099)
Atornillar el terminal de evacuación de condensados
de desagüe (flecha)
Montajes prohibidos
¡Atención con el sentido
de posicionamiento del
intercambiador y de la
motorización!
Ya sea en montaje acoplado
o separado, el intercambiador
y la motorización siempre
deben estar en la
misma posición uno
con relación a la otra.
Montajes prohibidos
¡Atención al sentido
de posicionamiento
del intercambiador y
de la motorización. La
motorización no puede
colocarse por encima o por
debajo del intercambiador.
Sifón para versión caldera :
