MONTAJE TECHO

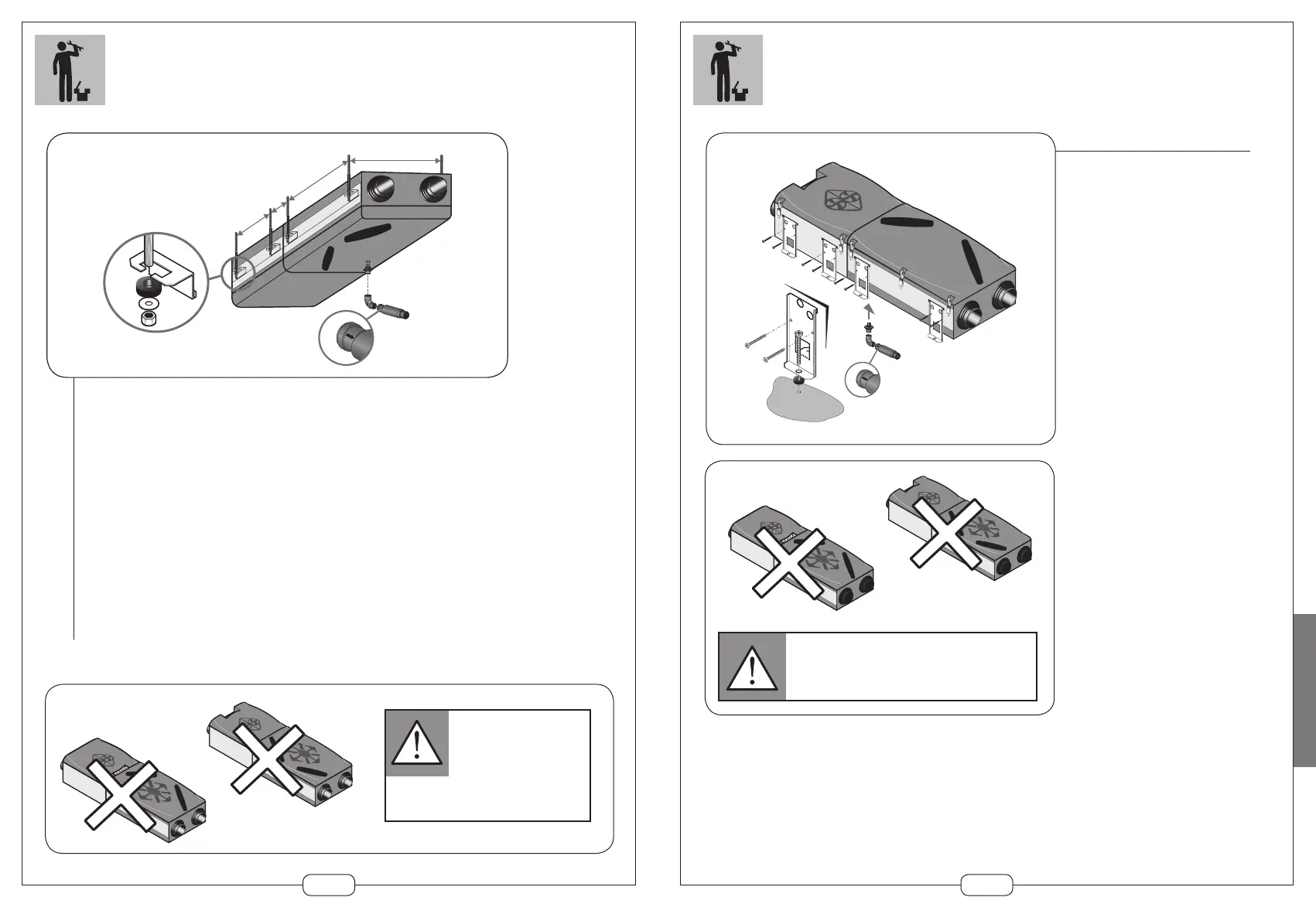

Montaje en techo
Los accesorios necesarios para la fijación de las unidades y la evacuación de los condensados se
suministran de forma estándar con el aparato:
Los soportes antivibratorios permiten desolidarizar la motorización del techo con el fin de limitar la
transmisión de ruidos inducidos.
Opción: Kit fijación techo que incluye 4 varillas roscadas, arandelas y tacos. Prever un kit por
intercambiador y motorización (código 11023117)
Taladrar el forjado según el esquema adjunto
Atornillar el terminal de evacuación de condensados en la expulsión del intercambiador
Pegar el codo sobre la boquilla
Fijar el sifón plano sobre el codo. Este sifón funciona sin agua. Respetar el sentido de desagüe (flecha)
Montajes prohibidos
¡Atención con el sentido de
posicionamiento del intercambiador
y de la motorización!
Ya sea en montaje acoplado o
separado, el intercambiador y la
motorización siempre deben estar
en la misma posición uno con
relación a la otra.
77
MONTAJE SUELO
Montaje en suelo
Opción obligatoria: kit de fijación
suelo Dee Fly. Prever un kit por
intercambiador y motorización
(código 11023144)
Fijación de las patas en cada lado
de la unidad mediante tornillos
(suministrados)
Los soportes antivibratorios permiten
desolidarizar la motorización
del suelo con el fin de limitar la
transmisión de ruidos inducidos
Atornillar el terminal de evacuación
de condensados en la expulsión del
intercambiador
Pegar el codo sobre la boquilla
Fijar el sifón plano sobre el codo. Este
sifón funciona sin agua. Respetar el
sentido de desagüe (flecha)
Montajes prohibidos
¡Atención con el sentido de posicionamiento del intercambiador
y de la motorización!
Ya sea en montaje acoplado o separado, el intercambiador
y la motorización siempre deben estar en la misma posición
uno con relación a la otra.
