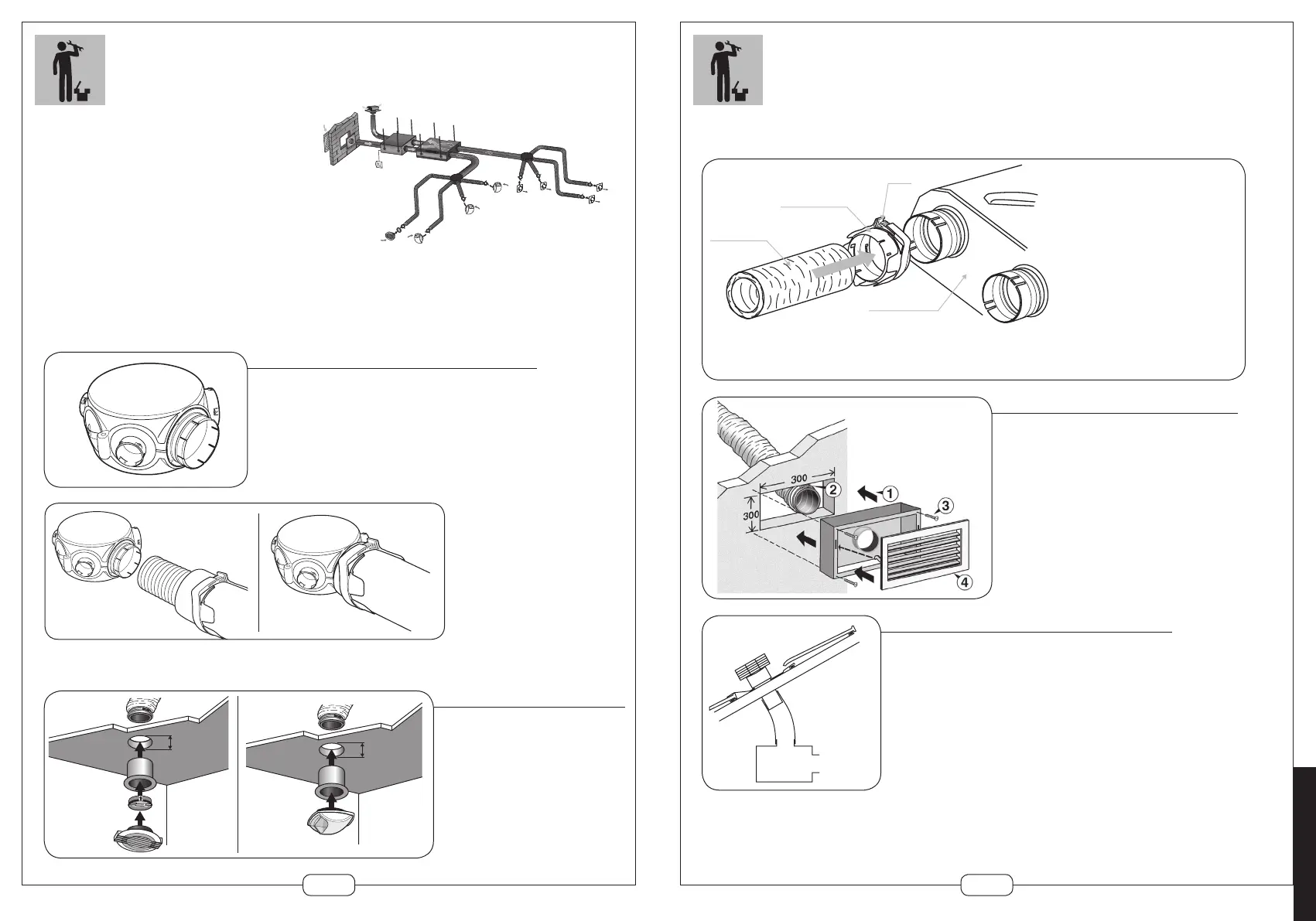

MONTAGGIO
Algaine isolato
Motorizzazione
Clip
Collare di
collegomento
Presa d’aria nuova
nuova sulla facciata.
che limita le perdite di carico, tipo griglia AWA251
300 x 300
Fissare il condotto interno sulla
presa servendosi di un collare.
Riportare l’isolante ed il condotto esterno e stringerlo con il collare di fissaggio.
Verificare la tenuta e l’impermeabilità del condotto.
Raccordo ai compomenti (scambiatore e motorizzazione)
Fissaggio dell’uscita a tetto
del tetto, evitando i bordi dell’incastro.
un fissaggio nel senso delle travi per supportare il foglio di piombo.
dell’aria perpendicolare alla pendenza del tetto.
98
Cassone ripartitore
Utilizzare il cassone ripartitore in PPE isolante
e del numero (tappi)
Rete in ambiente non riscaldato: utilizzo
di canali flessibili o canali isolati
Posa in opera
e attacchi aggiungendo una fascetta di fissaggio o del
nastro speciale per VMC.
Aver cura di non schiacciare i canali e di lasciarli
visibili per evitare che possano essere schiacciati da
altre persone.
Lo scarico deve essere obbligatoriamente raccordato
all'esterno con apposita uscita a tetto VMC.
1 - Collegare il canale interno alla
presa
2 - Rimettere il rivestimento
isolante sul canale e fissarlo
mediante fascetta easyclip.
1
2
MONTAGGIO CON CANALI FLESSIBILI
I
Raccordo alle bocchette
o nel muro ruotandolo.
Inserire la bocchetta nel manicotto.
Non dimenticare di installare
l’autoamplificatore dietro alla
bocchetta della cucina.
Ø 125
Ø 125
1
2
