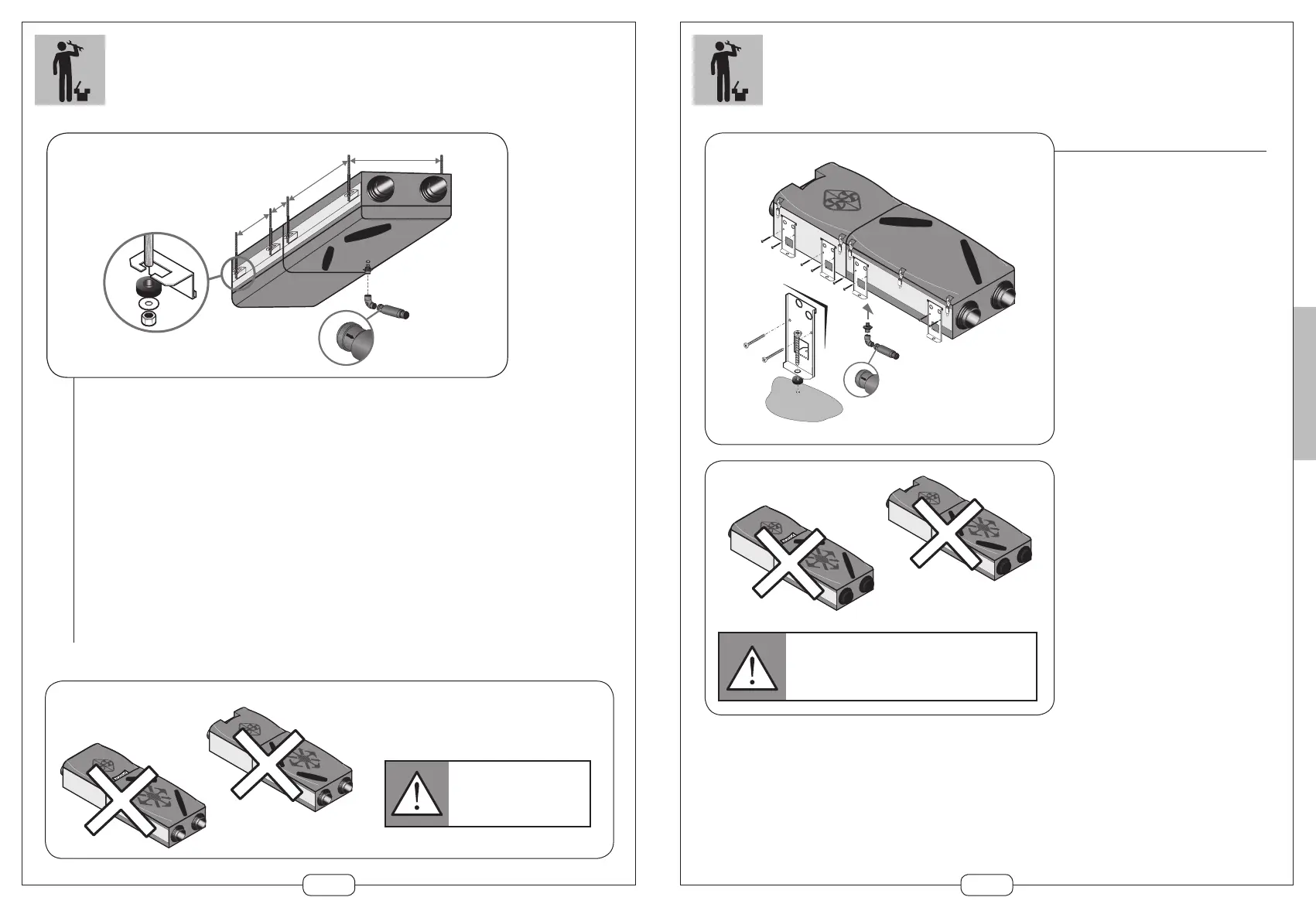

DECKENMONTAGE
Pro Modul 1 Set vorsehen (Art.-Nr. 11023117)
Montage:
Bohrungen gemäß Abbildung durchführen
Dübel einsetzen
Mit Schrauben fixieren. Auf Abstand zur Decke achten
Kondensatablaufbogen in den Deckel des Wärmetauschermoduls einschrauben
beachten (Pfeil)
Falsche Montage
Unabhängig davon, ob die Montage als
Einheit oder getrennt erfolgt, müssen
miteinander verbunden werden.
43
BODENMONTAGE
Bodenmontage
Bodenbefestigungs-Set (Art.-Nr. 11023144)
Wärmetauschermoduls einschrauben
hinaus führen
Schwingungsdämpfer zwischen Boden
und Winkel integrieren.
Dieser Sifon fonctionniert ohne Wasser.
Wasser Aussfließen Richtung beachten
(Pfeil)
Falsche Montage
Unabhängig davon, ob die Montage als
Einheit oder getrennt erfolgt, müssen die
verbunden werden.
