14-RU

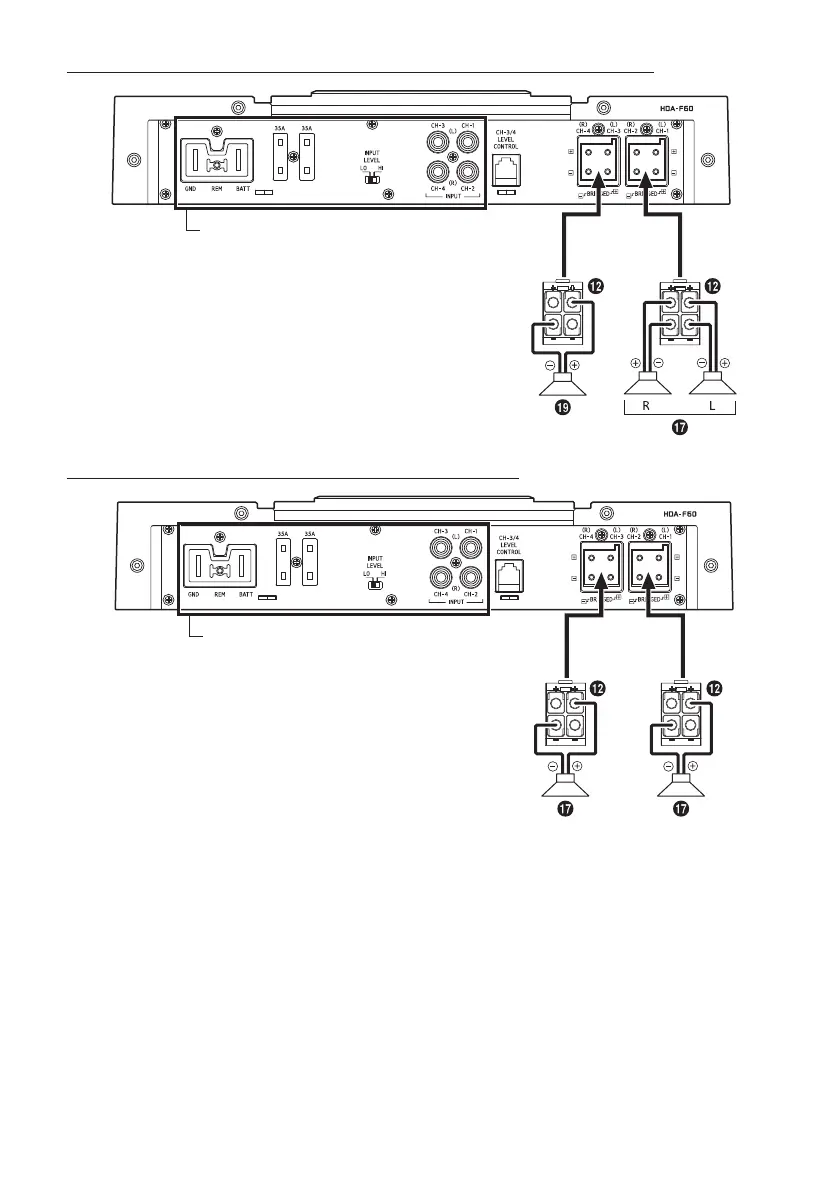

Система из 2 динамиков и 1 сабвуфера (мостовые соединения)
См. раздел “Система из 4 динамиков” (стр. 13).
Система из 2 динамиков (мостовые соединения)
См. раздел “Система из 4 динамиков” (стр. 13).
Базовая схема соединений для HDA-V90
Главный блок и др.
Передний выход
Задний выход
Выход сабвуфера
Передние динамики
Задний динамик
Для устройства HDA-V90 измените настройку переключателя входного канала ( )/( ) в соответствии
с количеством каналов входа динамика.
5-канальный вход: 4-канальный вход: 2-канальный вход:
[3/4] [1/2]
[SUB]
[1+2+3+4]
Система из 4 динамиков и сабвуфера
Система из 1 сабвуфера
[LO]
Система из 2 сабвуферов (MONO)
* Если на подключенном главном блоке отсутствуют выход динамиков и невозможно использовать
удлинительные кабели RCA ( ), можно использовать кабель-переходник динамик-RCA ( )
(приобретается дополнительно). Подробнее о выполнении подключения см. в разделе “О
подключении к схеме подключения уровня динамиков” (стр. 17).
