6-ES
LISTA DE COMPROBACIÓN
DE CONEXIONES
Por favor compruebe el estado de la unidad
principal para detectar las posibles condiciones
siguientes:
Cable para encendido remoto
a. La unidad principal no tiene un cable de
encendido remoto o de antena eléctrica.
b. El cable de antena eléctrica de la unidad
principal solamente está activado cuando la
radio está encendida (desactivado en el modo
de cinta o de CD).
c. El cable de antena eléctrica de la unidad
principal es una salida de nivel lógico (+) de 5V,
disparador negativo (tipo de tierra), o no puede
soportar (+) 12V cuando es conectado a otro
equipo además de la antena eléctrica del
vehículo.
Si se observa una de las condiciones anteriores,
el cable de encendido remoto de su HDA-M80/
HDA-F60/HDA-V90 se deberá conectar a una
fuente de alimentación mediante interruptor
(ignición) en el vehículo. Asegúrese de utilizar
un fusible de 3A tan cerca como sea posible de
esta llave de ignición. Empleando este método
de conexión, el HDA-M80/HDA-F60/HDA-V90 se
encenderá y permanecerá encendido mientras
el interruptor de ignición esté activado.
Si existen objeciones a esta alternativa, en
adición al fusible de 3 A mencionado antes, se
puede instalar en línea un interruptor SPST
(Single Pole, Single Throw) en el cable de
encendido del HDA-M80/HDA-F60/HDA-V90.
Este interruptor se utilizará entonces para
encender (y apagar) el HDA-M80/HDA-F60/
HDA-V90. Por lo tanto, el interruptor se deberá
montar de forma tal que resulte accesible para el
conductor. Asegúrese de que el interruptor esté
apagado cuando el vehículo no esté en marcha.
De lo contrario, el amplificador permanecerá
encendido y agotará la batería.
Acerca de los terminales de entrada/salida de
subwoofer (solo HDA-M80/HDA-V90)
• La entrada es estéreo pero la salida es monoaural.
• Invertir la polaridad del subwoofer (cambiar las
conexiones positiva y negativa del subwoofer)
puede ser deseable en determinadas
instalaciones para lograr un mejor rendimiento
de graves.
Acerca de las conexiones puenteadas
En el modo de puente, conecte la salida izquierda
positiva al terminal positivo del altavoz y la salida
derecha negativa al terminal negativo del altavoz.
No utilice los terminales de altavoz (–)
conjuntamente entre los canales derecho e
izquierdo.
NOTA:
• No conecte el terminal del altavoz (–) al chasis del
vehículo.
Precauciones durante la conexión de los cables
Si utiliza cables de otros fabricantes (cable de
fuente de alimentación), utilice los tornillos
suministrados para simplificar la conexión.
Asegúrese de efectuar correctamente las
conexiones siguiendo el procedimiento que se
describe a continuación. Si tiene dudas sobre la
forma de hacer las conexiones, consulte a su
distribuidor.
1. Compruebe el tamaño de los cables.
• Para obtener información sobre el tamaño de
los cables, consulte las “Precauciones al
conectar los cables de la fuente de
alimentación” y las “Precauciones sobre los
cables de la fuente de alimentación”
(página 18) suministradas, y utilice el cable
del tamaño especificado.
• Si no conoce el tamaño del cable empleado,
consulte a su distribuidor.

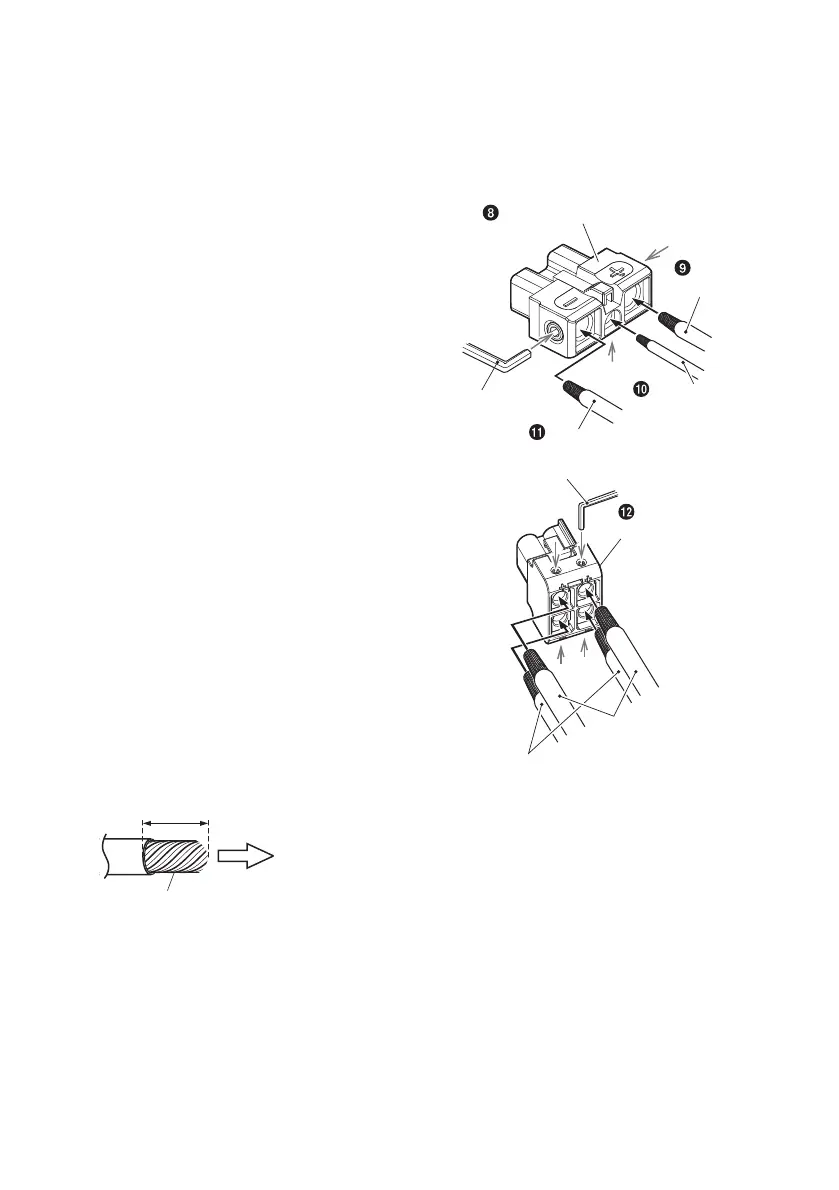

2. Quite aproximadamente 7 – 10 mm de aislante
de los extremos de los alambres.
Extremo del
conductor del
producto
Retuerza la punta de los cables
7 – 10 mm
NOTAS:
• Si el largo de los conductores sin aislante es
demasiado corto, las conexiones podrán quedar
mal hechas, lo que a su vez podrá causar fallas de
operación o interrupciones en el sonido.
• Por otro lado, si los conductores sin aislante son
demasiado largos, podrán producirse
cortocircuitos eléctricos.
3. Apriete el tornillo hexagonal con la llave
hexagonal (grande o pequeña, incluida) para
fijar el cable.
Antes de hacer esta conexión, use un
manguito aislante contraíble para cubrir los
cables expuestos que sobresalen del
terminal.
Conector de la batería
Cable de la
batería
Cable para
encendido remoto
Llave hexagonal
Cable de tierra
Llave hexagonal
Conector de los
altavoces
Cable de salida de
altavoz (+)
Cable de salida de altavoz (-)
NOTAS:
• Verifique que utiliza el tornillo hexagonal fijado
en el conector de la batería o el conector de los
altavoces.
• Por razones de seguridad, conecte los cables de a
batería al final.
• Para evitar la desconexión de los cables o la caída
de la unidad, asegúrese de no coger los cables
para transportar la unidad.
