LISTA DE COMPROBACIÓN
DE CONEXIONES
Por favor compruebe el estado de la unidad
principal para detectar las posibles condiciones
siguientes:
Cable para encendido remoto
a. La unidad principal no tiene un cable de
encendido remoto o de antena eléctrica.
b. El cable de antena eléctrica de la unidad
principal solamente está activado cuando la
radio está encendida (desactivado en el modo
de cinta o de CD).
c. El cable de antena eléctrica de la unidad
principal es una salida de nivel lógico (+) de 5V,
disparador negativo (tipo de tierra), o no puede
soportar (+) 12V cuando es conectado a otro
equipo además de la antena eléctrica del
vehículo.
Si se observa una de las condiciones anteriores,
el cable de encendido remoto de su HDA-M80/
HDA-F60/HDA-V90 se deberá conectar a una
fuente de alimentación mediante interruptor
(ignición) en el vehículo. Asegúrese de utilizar
un fusible de 3A tan cerca como sea posible de
esta llave de ignición. Empleando este método
de conexión, el HDA-M80/HDA-F60/HDA-V90 se
encenderá y permanecerá encendido mientras
el interruptor de ignición esté activado.
Si existen objeciones a esta alternativa, en
adición al fusible de 3 A mencionado antes, se
puede instalar en línea un interruptor SPST
(Single Pole, Single Throw) en el cable de
encendido del HDA-M80/HDA-F60/HDA-V90.
Este interruptor se utilizará entonces para
encender (y apagar) el HDA-M80/HDA-F60/
HDA-V90. Por lo tanto, el interruptor se deberá
montar de forma tal que resulte accesible para el
conductor. Asegúrese de que el interruptor esté
apagado cuando el vehículo no esté en marcha.
De lo contrario, el amplificador permanecerá
encendido y agotará la batería.

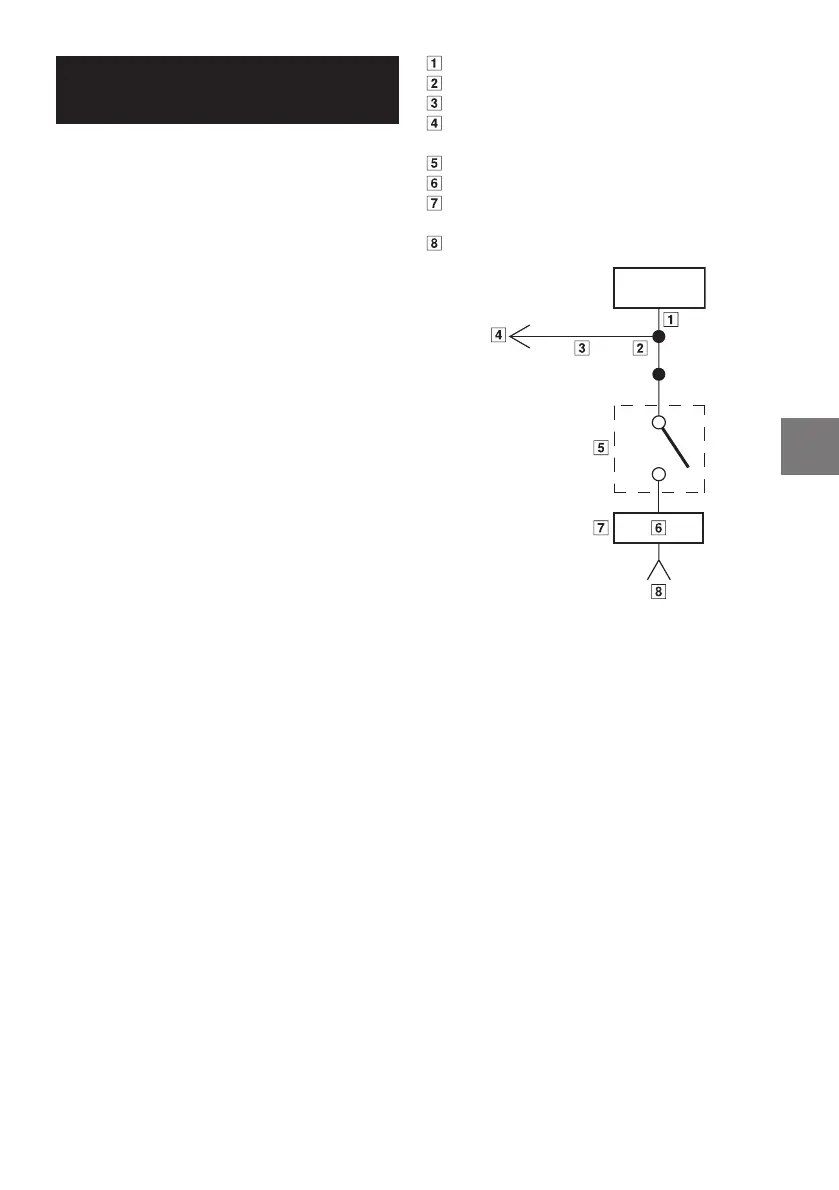

Azul/Blanco
Antena eléctrica
Cable para encendido remoto
A los cables para encendido remoto de otros
componentes Alpine
Interruptor SPST (opcional)
Fusible (3A)
Tan cerca como sea posible del contacto de
encendido del vehículo
Fuente de encendido
Amplificador
3. Apriete el tornillo hexagonal con la llave
hexagonal (grande o pequeña, incluida) para
fijar el cable.
Antes de hacer esta conexión, use un
manguito aislante contraíble para cubrir los
cables expuestos que sobresalen del
terminal.
Conector de la batería
Cable de la
batería
Cable para
encendido remoto
Llave hexagonal
Cable de tierra
Llave hexagonal
Conector de los
altavoces
Cable de salida de
altavoz (+)
Cable de salida de altavoz (-)
NOTAS:
• Verifique que utiliza el tornillo hexagonal fijado
en el conector de la batería o el conector de los
altavoces.
• Por razones de seguridad, conecte los cables de a
batería al final.
• Para evitar la desconexión de los cables o la caída
de la unidad, asegúrese de no coger los cables
para transportar la unidad.
