D-8
Lautsprecher

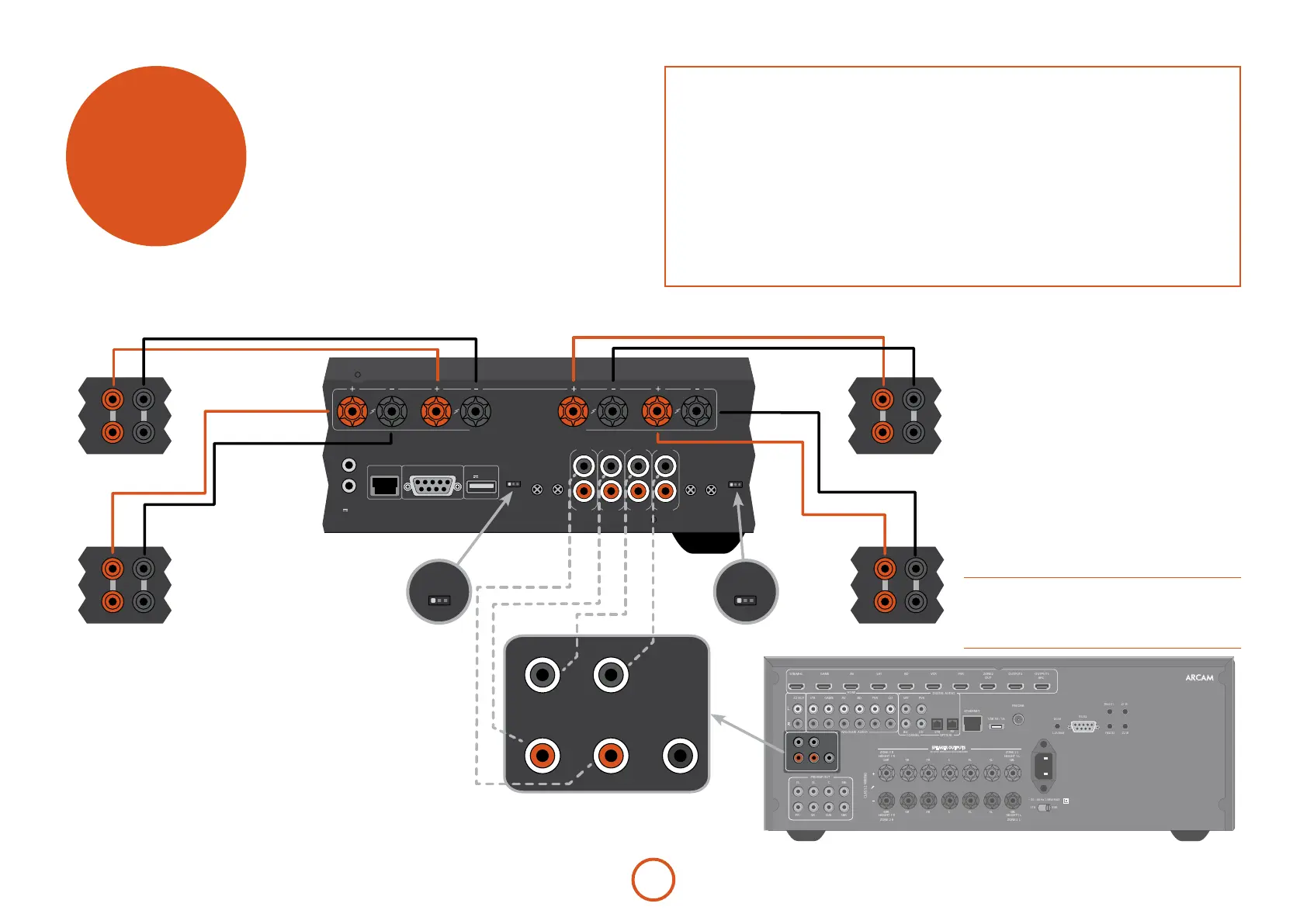

Einfache Verdrahtung
Die Einzelverdrahtung ist die übliche
Verdrahtungsmethode, bei der ein einzelnes Kabel
pro Kanal zwischen Verstärker und Lautsprecher
angeschlossen wird. Es handelt sich dabei um die
einfachste Methode.
Falls jeder Lautsprecher über mehr als ein Klemmenpaar
zur Verbindung verfügt, verwenden Sie die Klemmen
mit der Bezeichnung HF oder „Hohe Frequenz“.
In dieser Konguration muss jeder Eingang
des P429 (IN1, IN2, IN3 und IN4) an jeden
der vier Vorverstärkerausgänge Ihres Audio-/
Videoempfängers, wie z. B. dem Arcam AVR550/850,
angeschlossen werden.
WARNUNG: Falls Ihre Lautsprecher die Doppelverdrahtung
unterstützen, bendet sich ein leitender Metallstreifen an den
Lautsprechern, der die Niederfrequenzklemmen (LF) mit den
Hochfrequenzklemmen (HF) verbindet. Bei einem System mit
Einzelverdrahtung DARF dieser NICHT entfernt werden.
Hinweise zum Lautsprecheranschluss
< Stellen Sie keine Verbindung mit einem Verstärker her, wenn dieser eingeschaltet ist. Es wird
empfohlen, dass Ihr Verstärker vollständig vom Netz getrennt ist, bevor Sie beginnen.
< Bevor Sie Ihren Verstärker nach Anschluss der Lautsprecher zum ersten Mal einschalten, überprüfen
Sie bitte gründlich alle Verbindungen. Stellen Sie sicher, dass freiliegende Drähte oder Kabel weder
einander noch das Verstärkergehäuse berühren (dadurch kann es zu Kurzschlüssen kommen), und
dass Sie positiv (+) mit positiv und negativ (–) mit negativ verbunden haben. Überprüfen Sie die
Verkabelung des Verstärkers und der Lautsprecher.
< Nach dem Herstellen der Verbindungen: Schalten Sie den Verstärker ein, wählen Sie eine Signalquelle
aus und erhöhen Sie behutsam die Lautstärke bis zum gewünschten Pegel.
< Falls Sie sich unsicher sind, wie Sie Ihr System verbinden sollen, wenden Sie sich an Ihren Arcam-
Händler, der Ihnen gerne behilich sein wird.
Anschließen der
Lautsprecher
Es gibt viele verschiedene Möglichkeiten für den
Anschluss von Lautsprechern an Ihren P429. Der
folgende Abschnitt beschreibt den Anschluss und die
Konguration der Lautsprecher und des Verstärker für
die gängigsten Kongurationen.
