Arcam P429 - Conexión de Red; Conexión RS232; Conexión USB; ENTRADA;SALIDA de Disparador

ES-6
Conexión de red
El P429 puede ser conectado a una red local
para que pueda ser controlado y monitoreado a
distancia. Consulte el documento de control que
se puede encontrar en www.arcam.co.uk para más
información.
Conexión RS232
La entrada RS232 es para la conexión opcional a
un sistema de automatización doméstica o a una
computadora. Están disponibles varios sistemas de
terceros que proporcionan un control sosticado
sobre todos sus dispositivos de entretenimiento.
Póngase en contacto con su distribuidor o instalador
para más detalles. Los detalles técnicos del protocolo
del mando a distancia están disponibles previa
solicitud, al ponerse en contacto con Arcam en
support@arcam.co.uk.
Conexión USB
El puerto USB se usa exclusivamente para
actualizaciones de software. Para la versión de
software más reciente así como más información,
visite www.arcam.co.uk.
ENTRADA/SALIDA de disparador

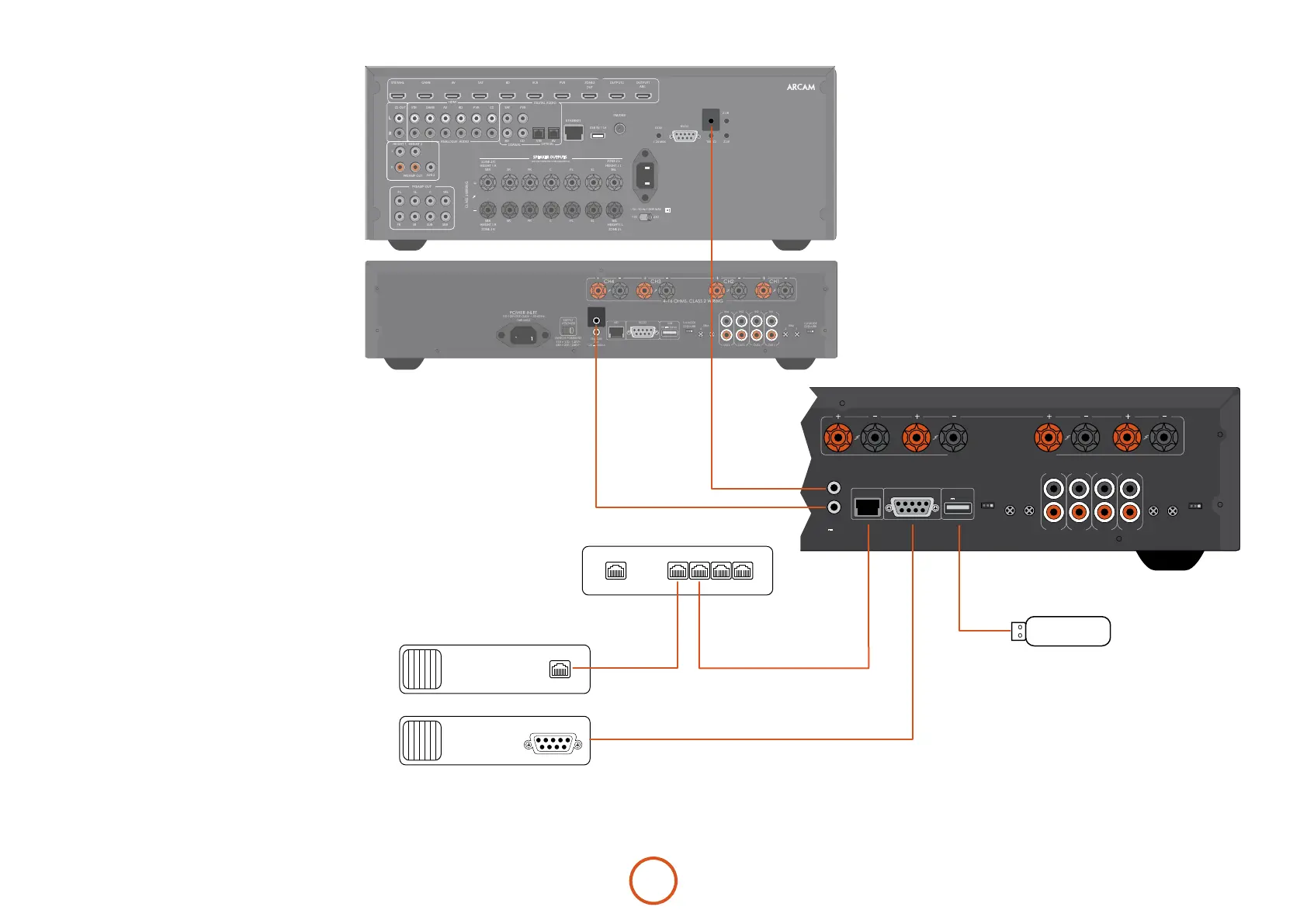

El estado de alimentación del P429 puede ser
controlado mediante fuentes de audio/video
compatibles (tales como el Arcam AVR550/850).
En este caso, conecte la conexión TRIGGER OUT de la
fuente a la conexión TRIGGER IN del P429 usando un
cable con conector mono de 3,5 mm.
De igual manera, el P429 puede control el estado de
alimentación de productos compatibles (como otro
P429). En este caso, conecte la conexión
TRIGGER IN de
la fuente a la conexión TRIGGER OUT del P429 usando
un conector mono de 3,5 mm.
Note que estos cables no se suministran.
