11 / IT
Attenzione
Linstallazione delle unità esterne ed interna deve sempre essere
eettuata da un tecnico qualicato.
UNITÀ ESTERNA
Avvertenze prima dell’installazione
L’unità esterna utilizza un liquido refrigerante ecologico di tipo HFC
(R-410A) che non lede l’integrità dello strato di ozono.
Il liquido refrigerante R-410A funziona ad una pressione superiore
del 50-70% rispetto a quella del liquido refrigerante R22. Vericare
che il materiale a disposizione per la manutenzione e i componenti
di riempimento possano essere impiegati con il liquido refrigerante
R-410A.
I contenitori del liquido R-410A sono dotati di un tubo immerso
il quale consente al liquido di fuoriuscire solo se posti in posizione
verticale con la valvola in posizione superiore.
I sistemi R-410A devono essere riempiti con il liquido refrigerante
indicato. Applicare un dosatore, disponibile in commercio, sul tubo a
manicotto, al ne di vaporizzare il liquido refrigerante prima dell’in-
gresso nell’unità esterna.
Il liquido refrigerante R-410A, come tutti i uidi HFC, è compatibile
esclusivamente con gli oli raccomandati dal costruttore del com-
pressore.
La pompa a vuoto non è suciente per eliminare totalmente l’umi-
dità dall’olio.
Gli oli di tipo POE assorbono rapidamente l’umidità. Non esporre
l’olio all’aria.
Non aprire mai il sistema quando lo stesso si trovi in condizione di
sottovuoto.
Non disperdere il liquido refrigerante R-410A nell’ambiente.
Lolio contenuto all’interno del compressore è estremamente
igroscopico.
Assicurarsi che tutte le norme nazionali vigenti in termini di sicurez-
za vengano rispettate nel corso dell’installazione dell’unità esterna.
Assicurarsi che il sistema disponga di una messa a terra adeguata.
Vericare che la tensione e la frequenza di alimentazione corrispon-
dano a quelle necessarie all’unità esterna e che la potenza installata
sia suciente al funzionamento della stessa.
Vericare che l’impedenza del circuito di alimentazione corrisponda
alla potenza elettrica assorbita dall’unità esterna come indicato sulla
targa dati dell’unità esterna (EN 61000-3-12).
Vericare la presenza di dierenziali e interruttori di sicurezza cor-
rettamente dimensionati, collegati all’unità esterna.
NOTA: Le caratteristiche e i codici dell’unità esterna sono indicati nella
targa dati.

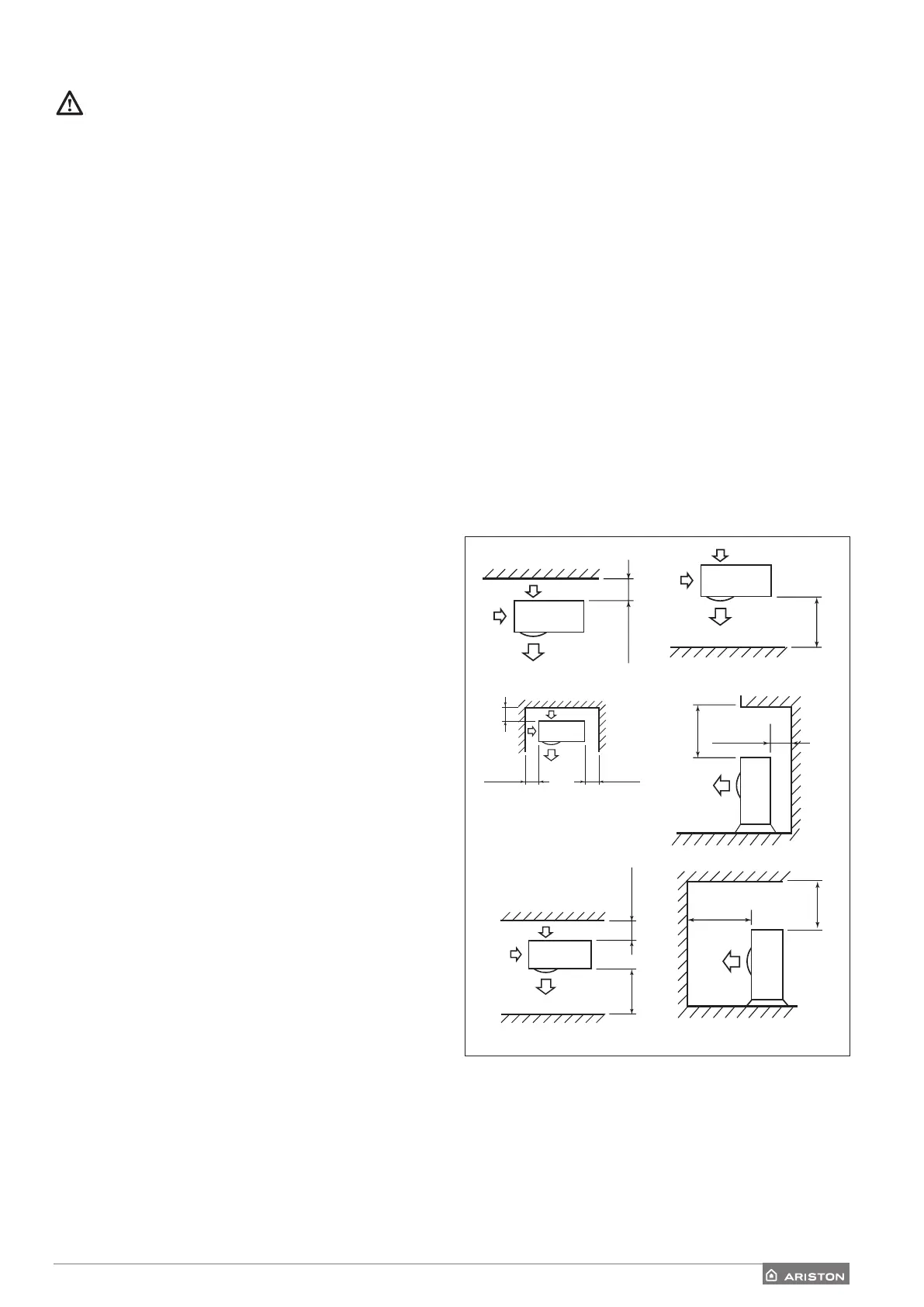

Distanze minime per l’installazione
GUIDA ALL’INSTALLAZIONE
Scelta del posizionamento
Evitare il posizionamento dell’unità esterna in luoghi di dicile ac-
cesso per le successive operazioni di installazione e manutenzione.
Evitare il posizionamento in prossimità di fonti di calore.
Evitare il posizionamento in luoghi ove si sottopone l’unità esterna
a continue vibrazioni.
Non posizionare l’unità esterna su strutture portanti che non ne
garantiscano il sostegno.
Evitare il posizionamento in prossimità di condutture o serbatoi di
gas combustibili.
Evitare posizionamento che preveda esposizioni a vapori d’olio.
Evitare posizionamenti caratterizzati da condizioni ambientali parti-
colari.
Scegliere un posizionamento dove il rumore e l’aria emessa dall’uni-
tà esterna non disturbino i vicini.
Scegliere un posizionamento al riparo dal vento.
Prevedere un posizionamento che consenta il mantenimento delle
distanze di installazione necessarie.
Evitare il posizionamento in un luogo che impedisca l’accesso a
porte e/o corridoi.
La struttura del suolo di appoggio deve poter sostenere il peso
dell’unità esterna e ridurre al massimo le possibili vibrazioni.
Se l’unità esterna viene installata in una località dove sono previste
abbondanti precipitazioni nevose, installare l’unità ad almeno 200
mm al di sopra del livello solito di caduta neve o utilizzare una staa
di sostegno per l’unità esterna.
Prevedere delle barriere frangivento in caso di installazione in luoghi
con forti venti.
ATTENZIONE:
Nel denire la posizione dell’installazione dell’unità esterna te-
nere in considerazione le distanze minime sopra indicate.
Nota: per evitare rumori anomali, echi e risonanze, aumentare
la distanza dalla parete soprattutto sul lato frontale dell’unità.
Laltezza di eventuali barriere o muretti deve essere inferiore
all’altezza dell’unità esterna.
150
500
150
300
150
500
1501000
1000
1000
200
