A - Temperatura acqua in uscita (°C)
B - Temperatura esterna dell’aria (°C)
Limiti di funzionamento in rarescamento Limiti di funzionamento in riscaldamento

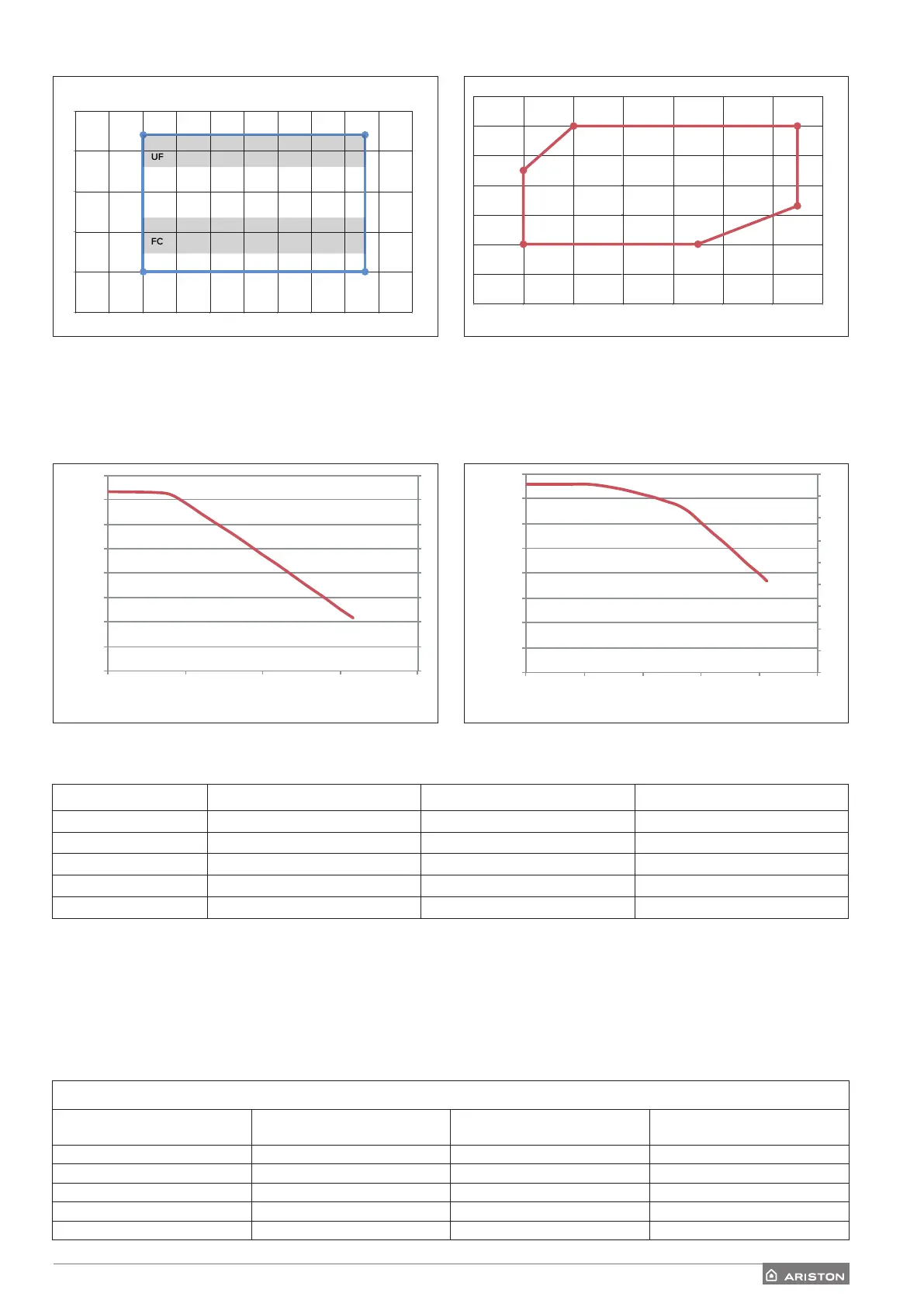

PRESSIONE DISPONIBILE
Pressione disponibile per l’installazione
Pressione disponibile
Le curve indicate tengono conto delle perdite di carico attribuibili all’unità interna.
In questo modo è necessario calcolare e confrontare, con la curva di riferimento (vedi graci), esclusivamente le perdite di carico dell’intero
circuito per vericare che l’installazione sia stata eettuata correttamente. E’ possibile installare un circolatore supplementare qualora quello del
modulo risultasse insuciente. Per i collegamenti elettrici consultare il paragrafo «Circuito elettrico».
Attenzione: in caso di installazione di valvole termostatiche su tutti i terminali o di valvole di zona, prevedere un by pass che assicuri la minima
portata di funzionamento.
(43 ; 23)
(43 ; 5)
(10 ; 5)
(10 ; 23)
UF
0
5
10
15
20
25
0 5 10 15 20 25 30 35 40 45 50
FC
A
B
-20,45
-10,60 35,60
35,33
15,20-20,20
0
10
20
30
40
50
60
70
-30 -20 -10 0 10 20 30 40
B
A
0
100
200
300
400
500
600
700
800
0 500 1000 1500 2000
mbar
l\h
pac 3 medium WH wilo yonos 100% pwm
pac 3 big wilo yonos 100% pwm
0
100
200
300
400
500
600
700
800
0 500 1000 1500 2000 2500
mbar
l\h
Pressione disponibile per modelli: 40 S - 50 S - 70 S - 70 S-T EXT Pressione disponibile per modelli:
90 S - 90 S-T - 110 S - 110 S-T EXT
1
esempio 1: B = 35 e A = 33
TABELLA FREQUENZA COMPRESSORE
POMPA DI CALORE Frequenza min [Hz]
Frequenza max
(riscaldamento) [Hz]
Frequenza max
(rarescamento) [Hz]
4 kW 18 80 65
5 kW 18 100 80
7 kW 18 90 70
9 kW 18 75 57
11 kW 18 90 70
TAGLIA MODELLI Soglia di OFF flussimetro [l/h] Soglia di ON flussimetro [l/h] Flusso nominale [l/h]
40 S 348 390 640
50 S 348 390 800
70 S - 70 S T 486 540 1120
90 S - 90 S-T 630 702 1440
110 S - 110 S-T 768 852 1755
